Pedal-USB Breakout for Navipanel V3 DIY-Kit / Komplettbausatz

  • Beschreibung und Lieferumfang: Siehe unten…
  • NAVIPANEL V3 Erweiterungsplatine Pedal | USB
  • TRS 6,35mm/1/4″ Volume-Pedal- und Sustain-Pedal-Anschluss
  • USB-A4 vom USB HUB und USB HOST

Lieferzeit: 2-3 Werktage

Nur noch 2 vorrätig (kann nachbestellt werden)

Produkt enthält: 1 Stück

Artikelnummer: 4350 Kategorien: , Schlagwörter: , , , Marke: , ,

Beschreibung

Pedal-USB for Navipanel V3 DIY-Kit / Komplettbausatz

für Desktop- und Eurorack Version

Hardware-Rev.: V3-R02-v73 vom 02.07.2025

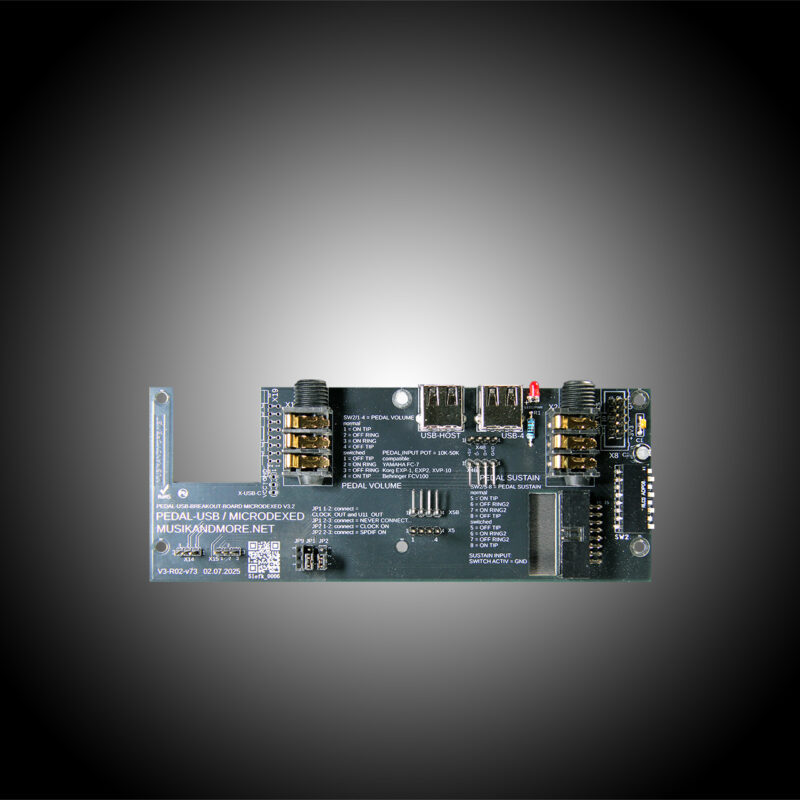

NAVIPANEL V3 Erweiterungsplatine Pedal | USB

  • TRS 6,35mm/1/4″ Volume-Pedal- und Sustain-Pedal-Anschluss zur PCB-Rückseite (nur Desktop) oder mit Eurorack 8TE-Frontpanel-Pedal-USB
  • USB-A4 vom USB HUB und USB HOST vom Teensy 4.1, Anschluss zur PCB-Rückseite (nur Desktop) oder mit Eurorack 8TE-Frontpanel-Pedal-USB
  • DIP-8 Switch zur Konfiguration und Anpassung der Polarität verschiedener Pedale (Yamaha, Korg, Roland, Behringer… )
  • LED2 wird für die Eurorack Variante mit dem CLOCK-OUT verbunden (nur mit dem Eurorack 8TE-Frontpanel-Pedal-USB)

Lieferumfang

  • Sämtliche Bauteile laut Stückliste (BOM)
  • für beide Eurorack und Desktop Gehäuse
  • PCB-Blende für Midi to CV v.3.1 Breakout / 3D-Gehäuseaussparung

Technische Informationen

Alle notwendigen, technischen Infos finden Sie unter:
Features | Technische Daten | Stromversorgung | BOM | Bauanleitung | Downloads

Features

Features

PEDAL- USB-Erweiterung für das NAVIPANEL V3 for Microdexed

Anschlüsse

  • TRS 6,35mm 1/4″ Klinkebuchse SUSTAIN PEDAL IN 0/+5V
  • TRS 6,35mm 1/4″ Klinkebuchse VOLUME PEDAL IN 0-3,3V

Schnittstellen

  • USB-HOST und USB-HUB mit 1 USB-A Port

UI-Interface

  • 1x LED +5V PWR 3mm red
  • 1x LED CLOCK OUT 3mm red (nur mit 8TE Frontpanel verfügbar)

Prozessor | Software

Abmessungen | Gehäuse

  • PCBs  3HE / 32TE / Dimensions (B x L x H) 163x65x18mm bestückt
  • für Eurorack- und Desktop-Gehäuse
  • Gewicht ca. 70g

Technische Daten

Technical data Pedal-USB Breakout / September 19, 2025

Pedal USB for Microdexed Navipanel Mainboard from V3-R05-v541

Stromversorgung

Stromversorgung

  • Eurorack Stromversorgung +5V/+12V/-12V mit 16pol. Wannenstecker möglich (es wird nur +5V/GND benötigt)
  • 5VCC Versorgung über das NAVIPANEL Mainboard

Stückliste | BOM

BOM Part-list for NAVIPANEL Pedal-USB

Pedal / USB /V2-R3-v84 / 21-09-2025

Downloads

Downloads

Bitte melden Sie sich an, um den Anhang herunterzuladen

Zusätzliche Informationen

Gewicht 70 g
Größe 163 × 65 × 16 mm
