Beschreibung
PRE-ORDER Ankündigung für 7-inch Navipanel V4:
Geplanter Liefertermin ist ca. KW. 40 – 41 / 2026 (Ende September, Anfang Oktober 2026)

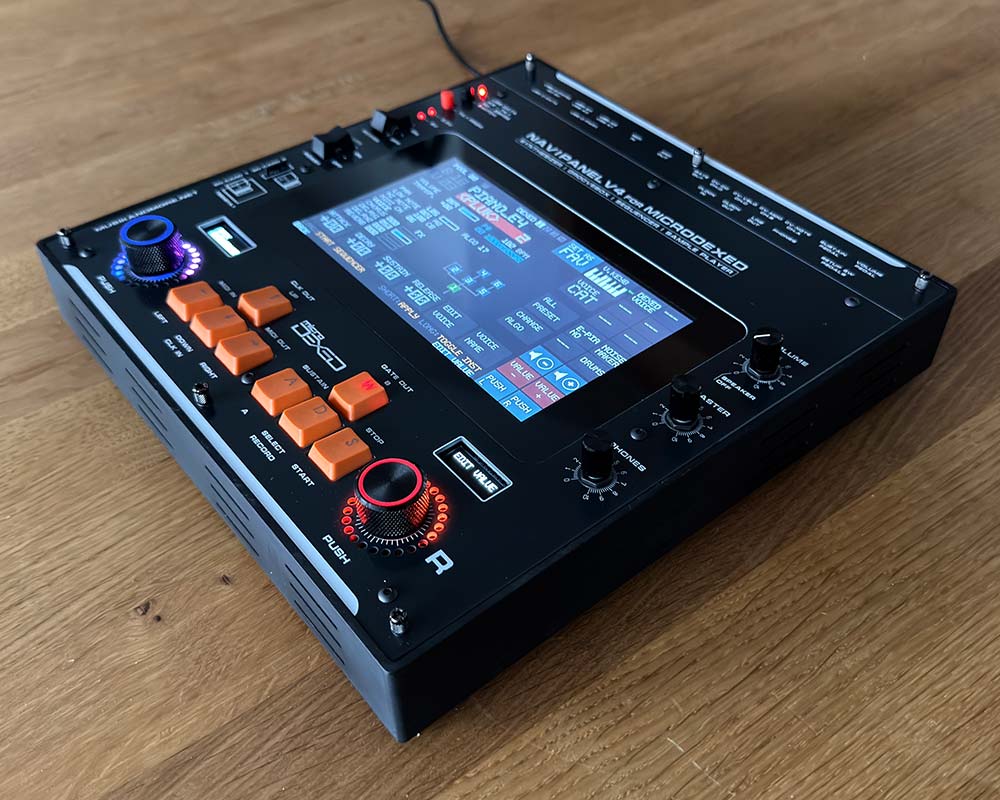

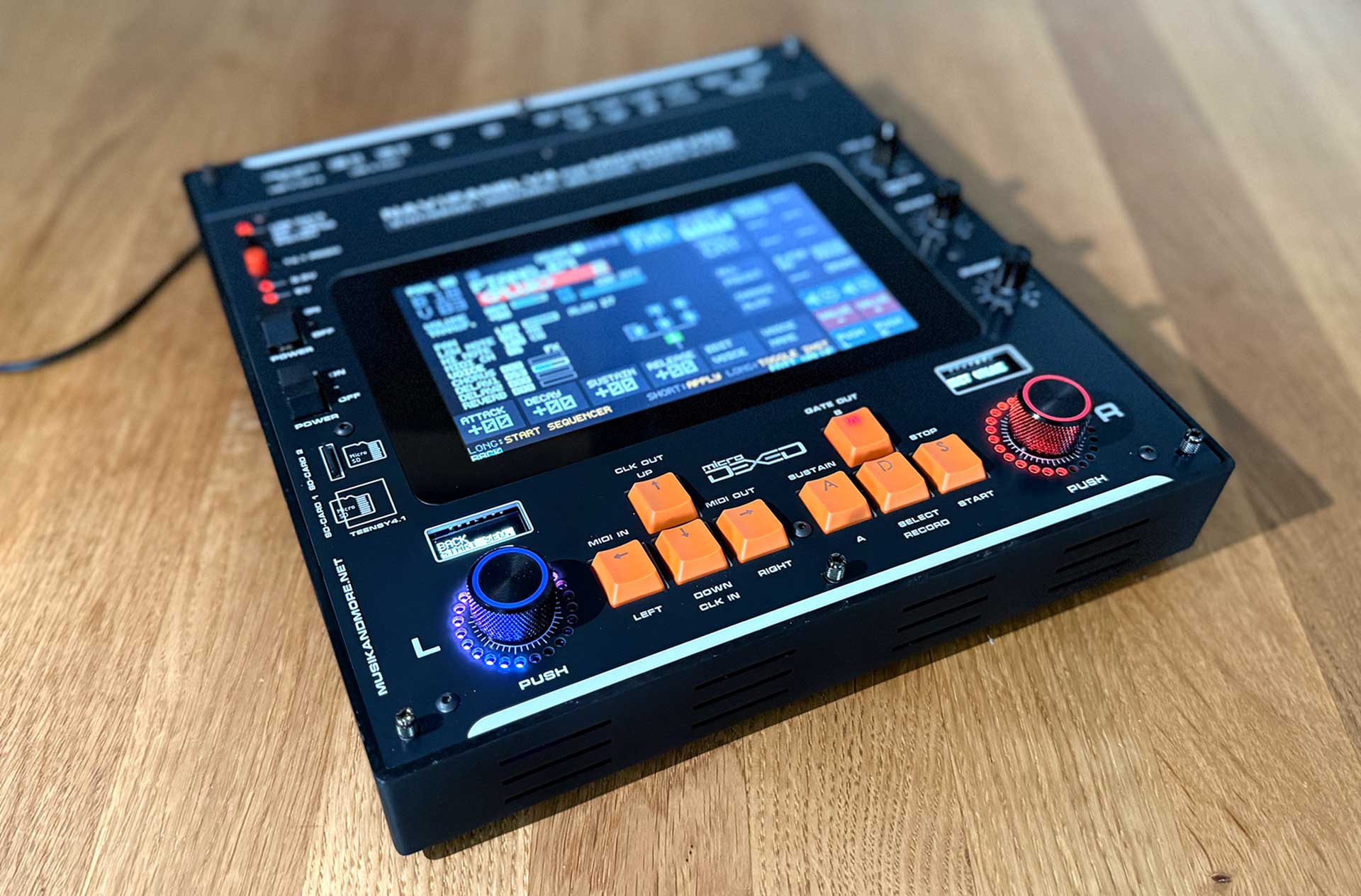

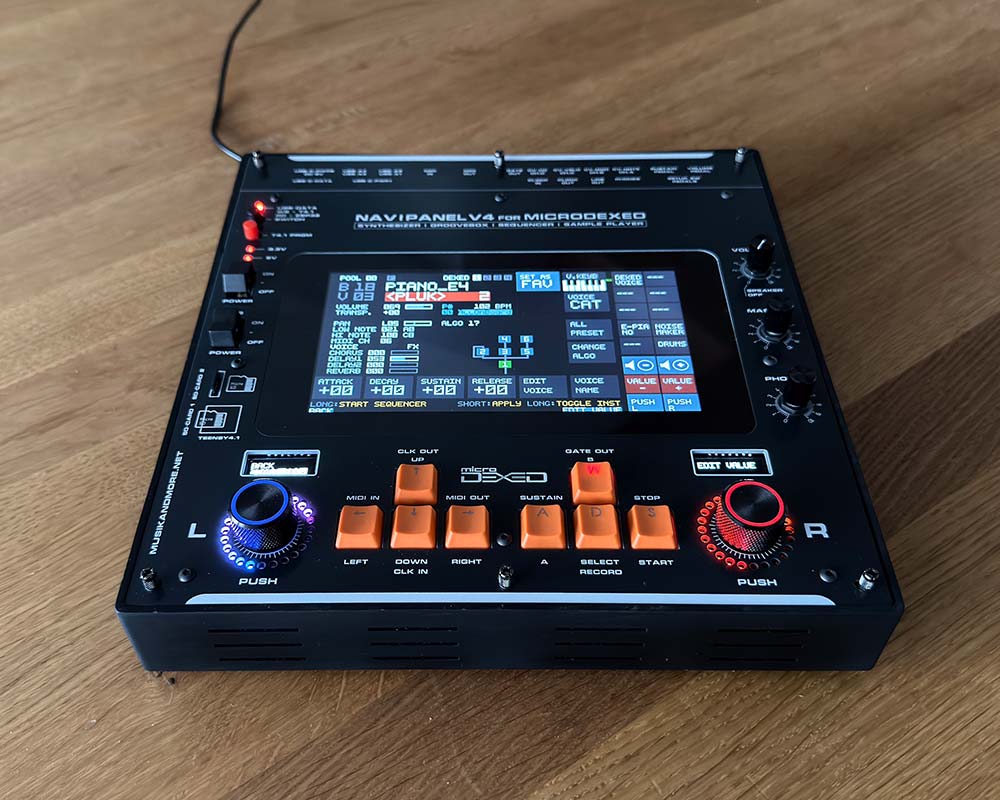

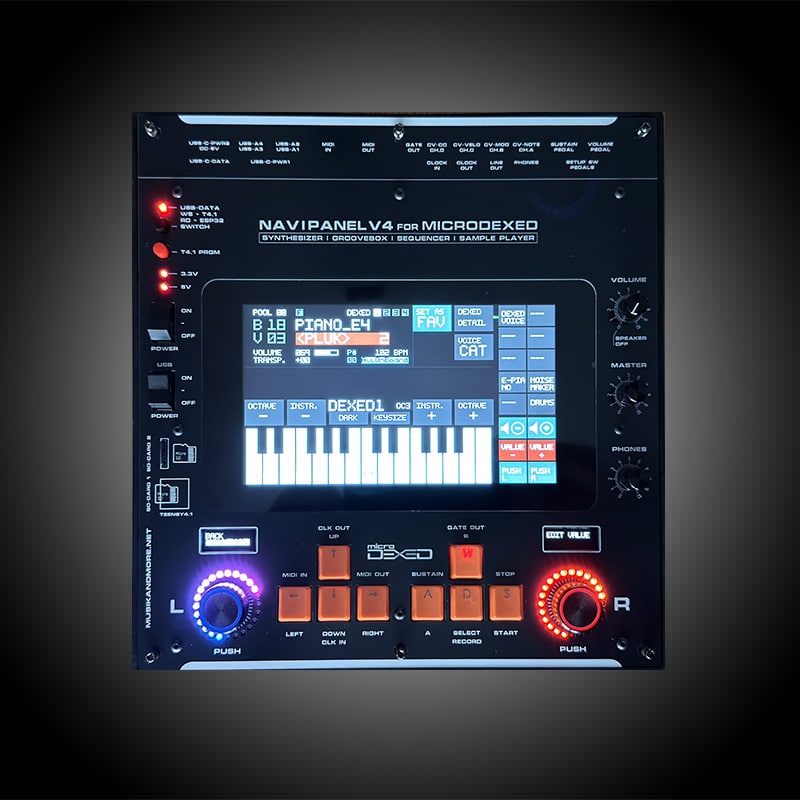

7-inch Navipanel V4 for Microdexed, preassembled 1*** / DIY-Kit Desktop / Komplettbausatz vormontiert 1***
7-inch Navipanel V4 for Microdexed, preassembled 1*** / DIY-Kit Desktop
Desktop-Version inkl. 3D-printed-Gehäuse

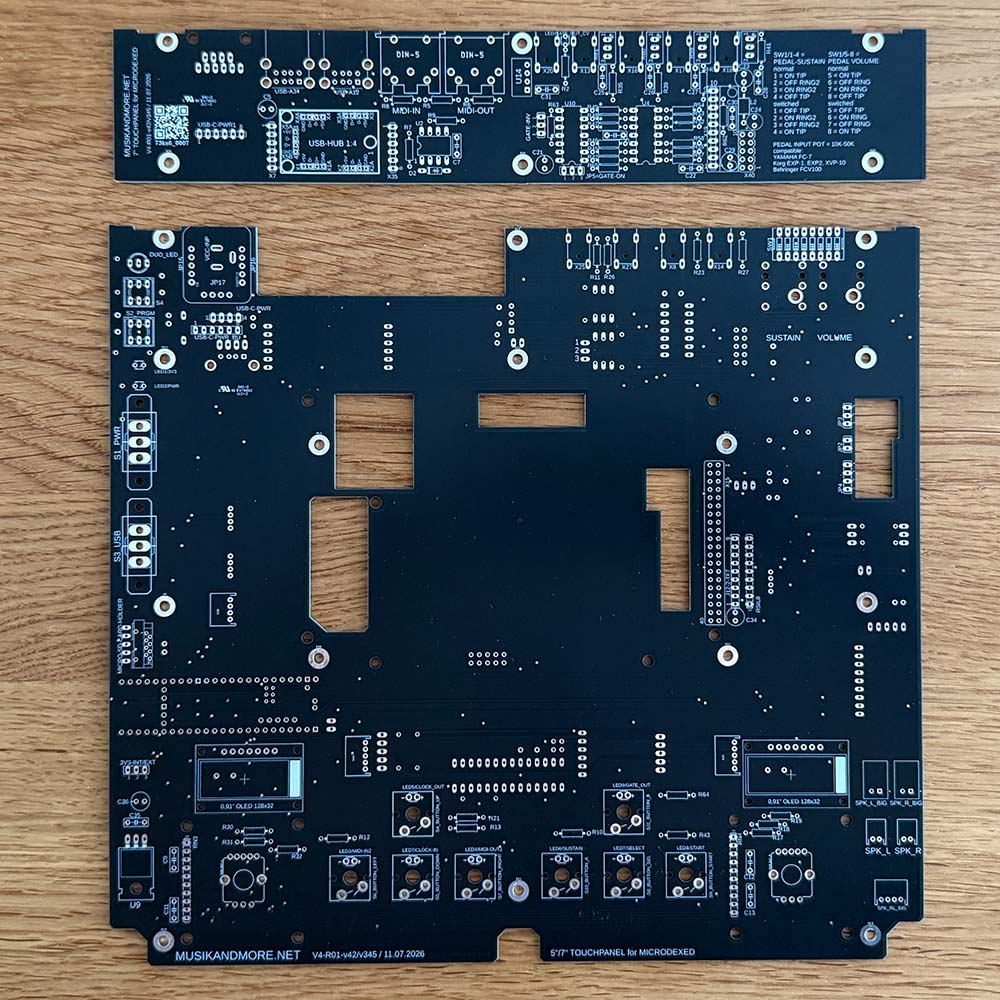

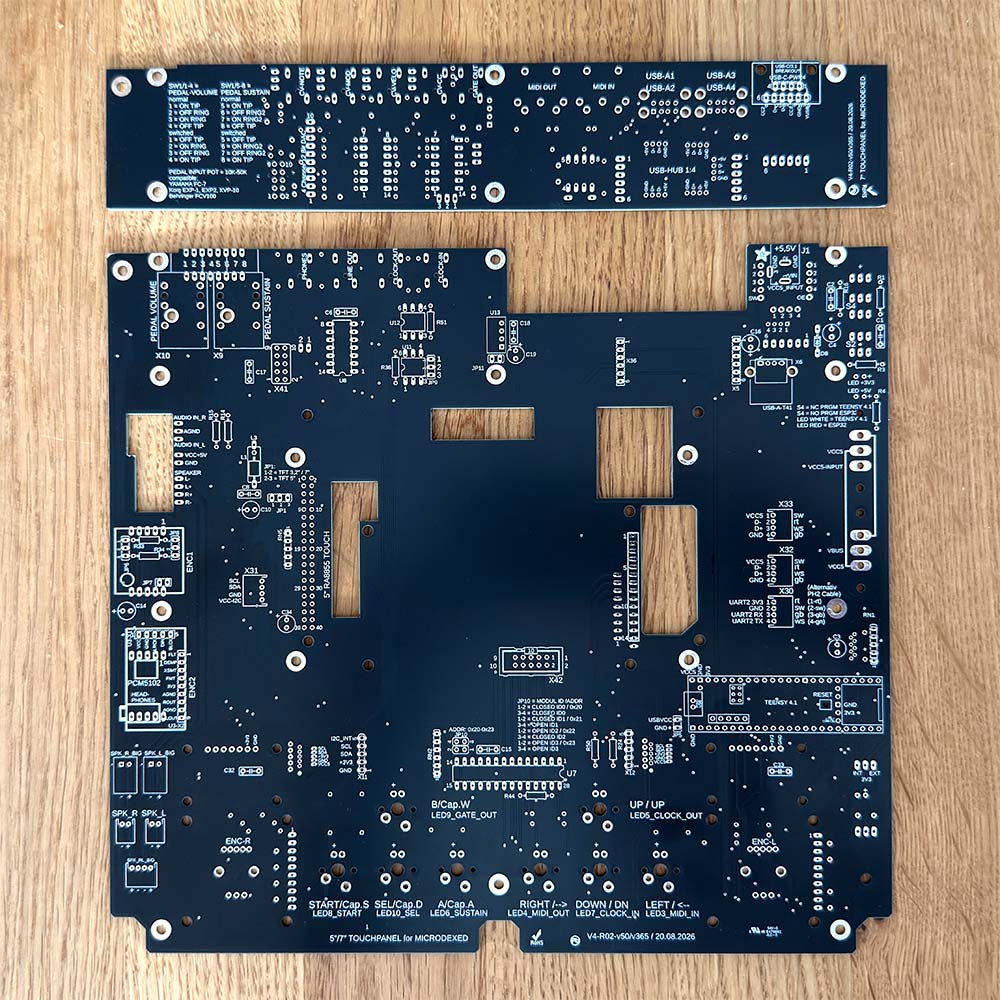

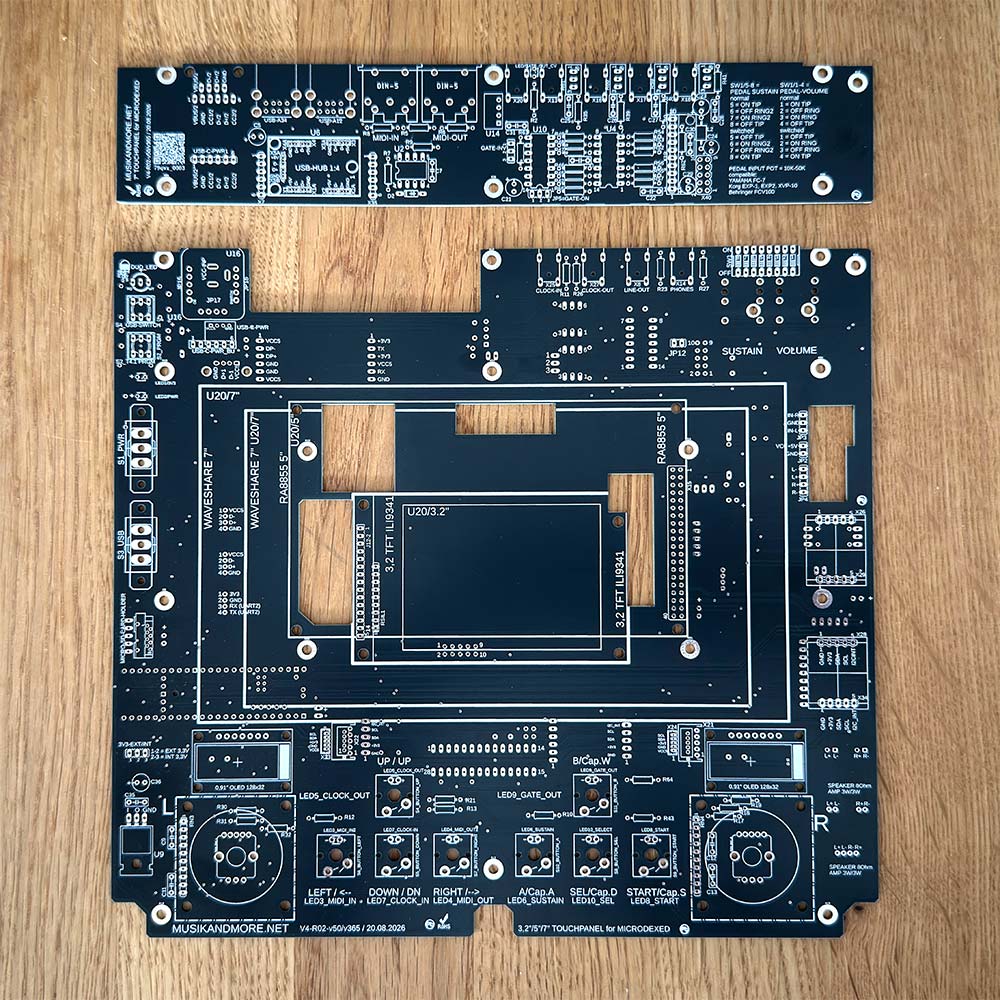

Hardware-Rev.: V4-R02-v50/v365 vom 20.08.2026
Hallo DIY-Freund, Elektroniker, Bastler, Musiker oder Profi,
vielen Dank für Ihr Interesse an diesem DIY-Bausatz. Wenn Sie den vollständigen, vorgefertigten Bausatz kaufen, erhalten Sie nach Beendigung dieses DIY-Projekts einen Musik-Synthesizer, Groovebox, Sequenzer Sample-Player u. v. m. mit sehr vielen interessanten Features, mit dem Sie sofort „Musik“ machen können.
Herzlichen Dank an @positionhigh (https://discord.gg/XCYk5P8GzF) für die hervorragende Software- und Hardware-Basis. In Zusammenarbeit mit @positionhigh haben wir die Original Hard- und Software und die Vorgänger-Version NAVIPANEL-V3 mit allen Optionen, um weitere technische Funktionen erweitert und diese neuen Funktionen und ein 7-inch Touch-TFT im NAVIPANEL-V4 for Microdexed implementiert.
Lieferumfang
- Alle Bauteile laut Stückliste (BOM)
- inkl. Teensy 4.1 und 2x 8MB PSRAM verlötet
- 7-inch Waveshare mit ESP32 S3, TFT 800×480 mit capacitive Touch 800×480
- Wi-Fi und Bluetooth MIDI implementiert

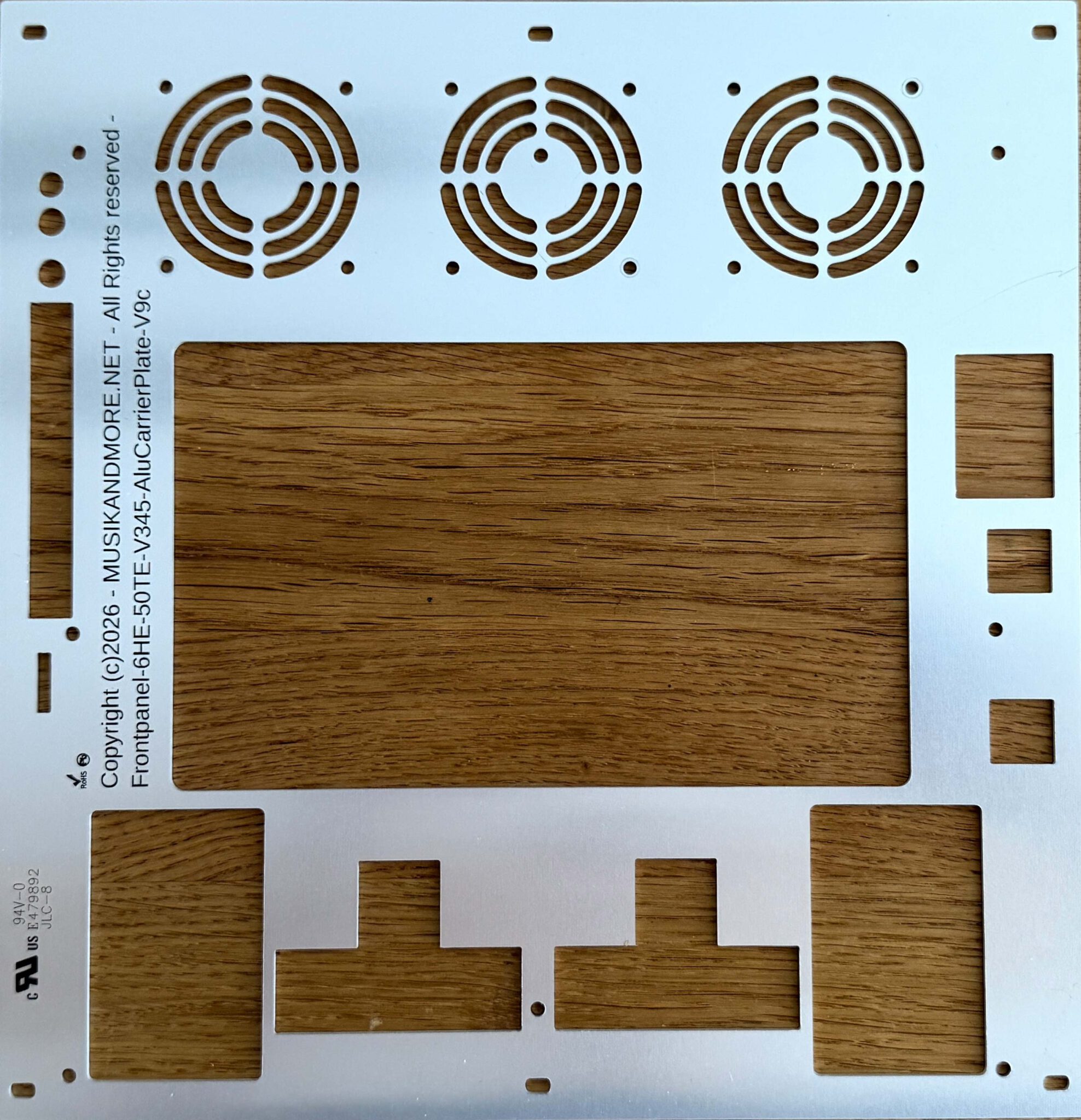

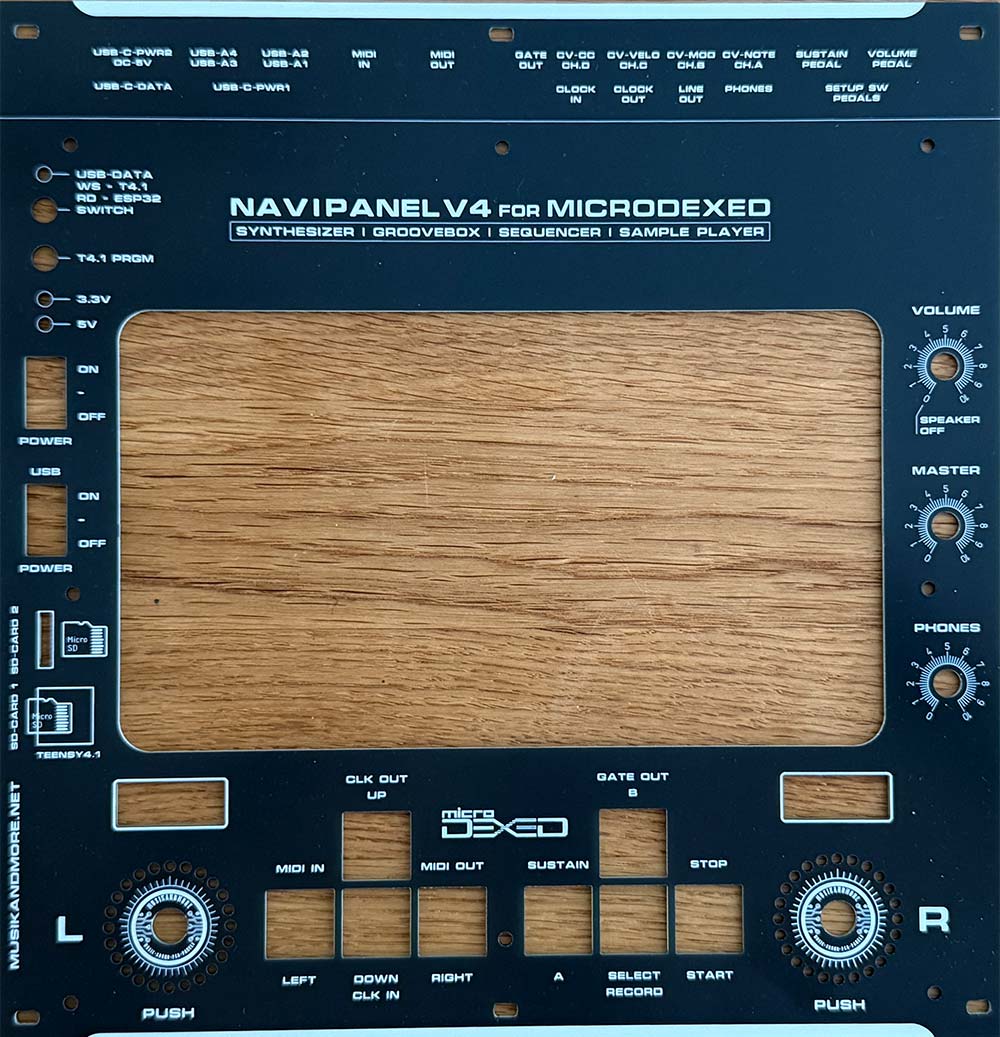

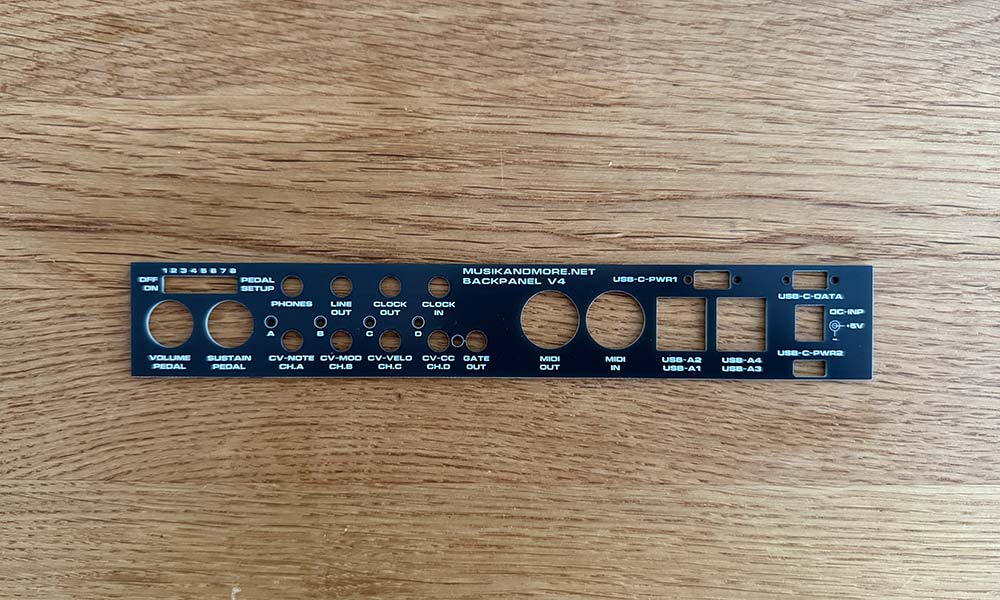

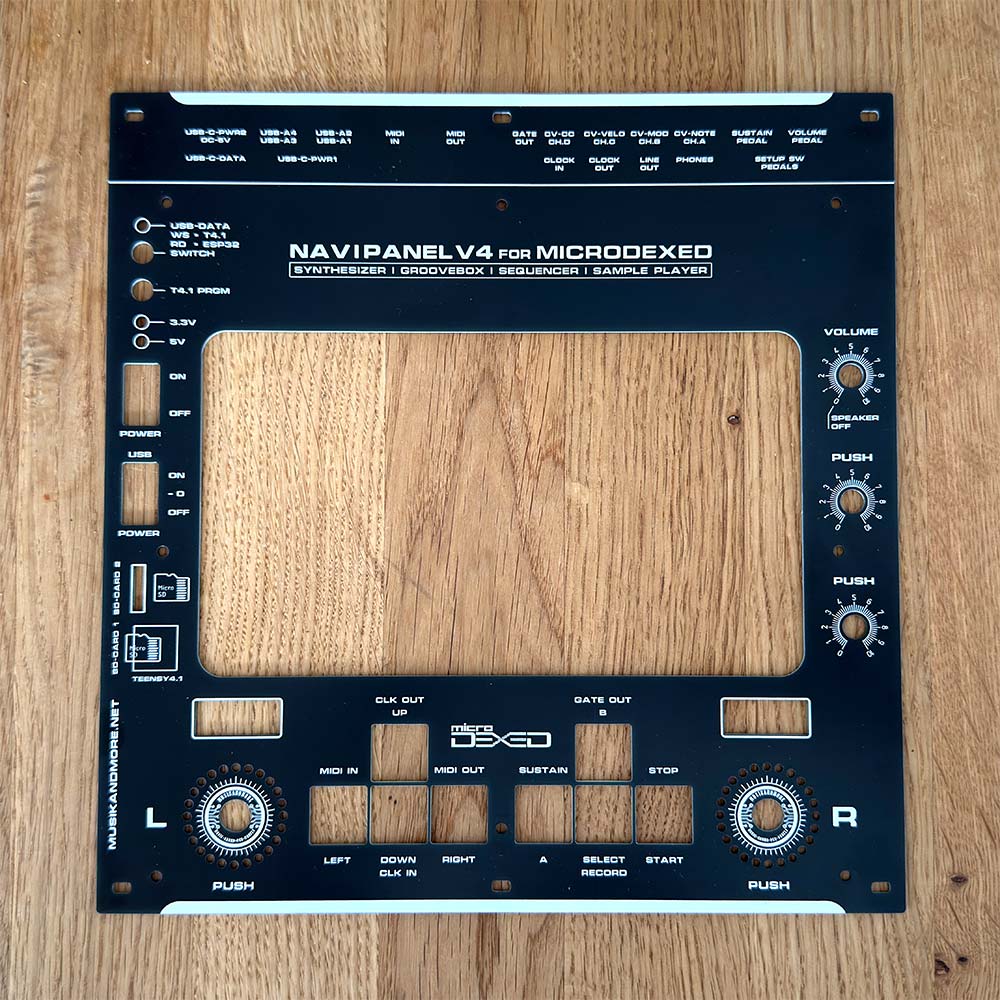

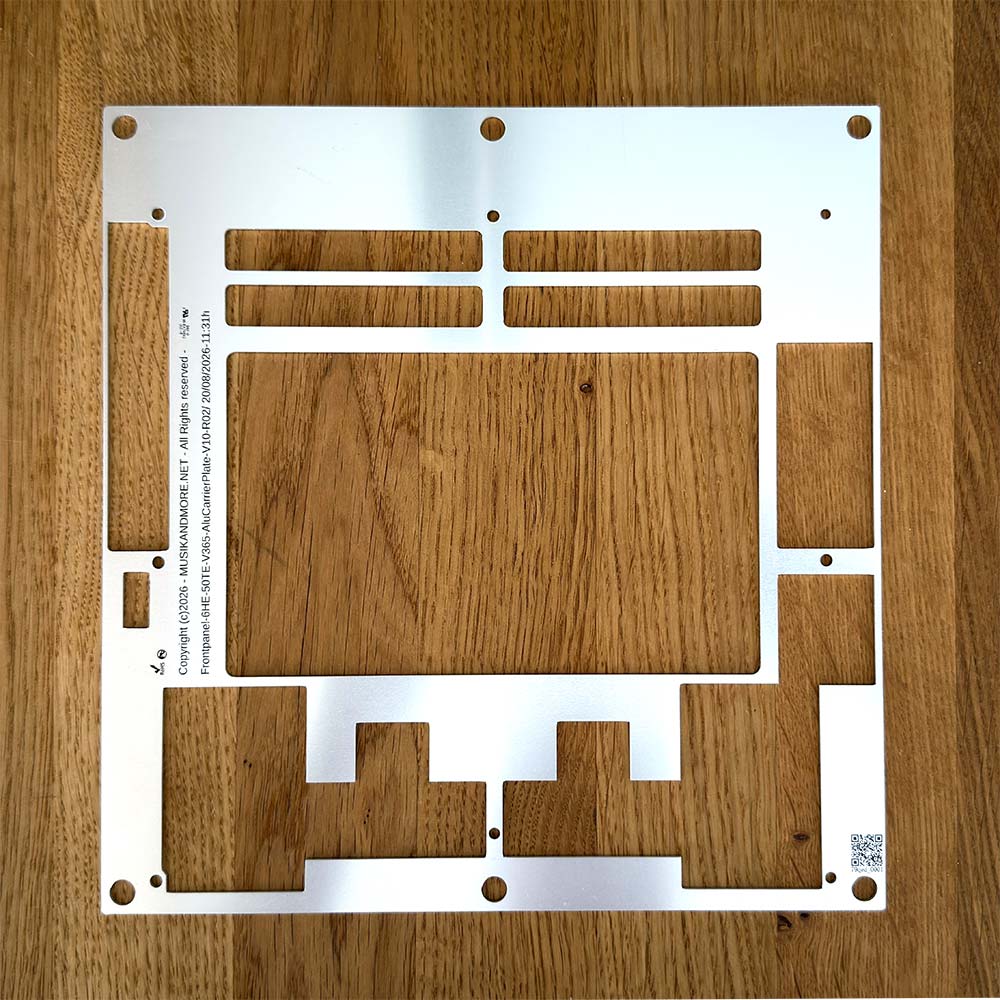

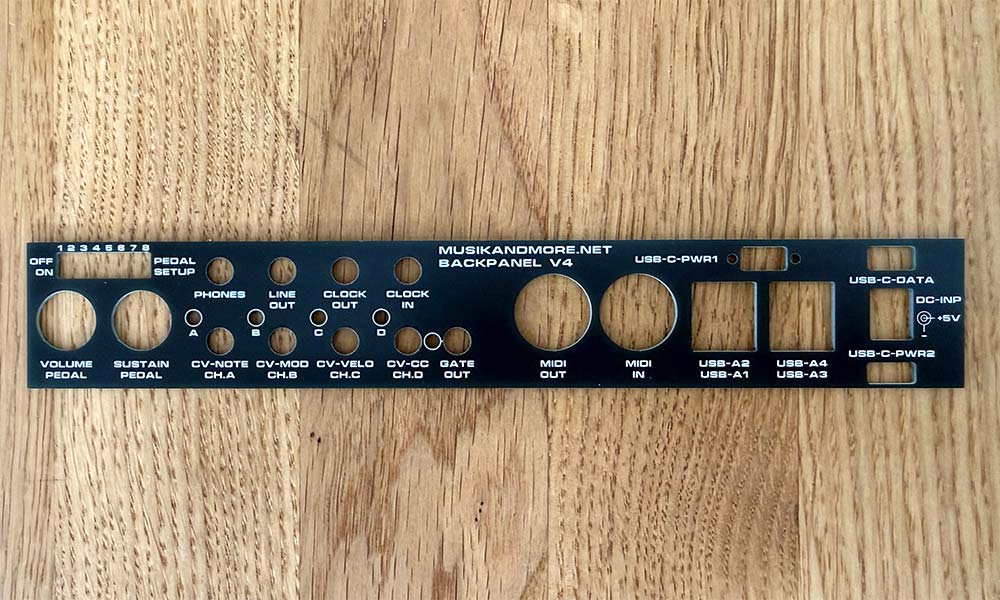

- Frontpanel und Alupanel, Backpanel für das passende 3D-printed SLA Gehäuse in schwarz
- 22mm schwarze Aluminium-Knobs für RGB-Encoder
- 10mm schwarze Aluminium-Knobs für 2x Encoder und 2x 3W AMP
- Power und USB Power Switches
- AMP 2x 3W mit Power-Switch und im 3D-Gehäuse eingebauten Stereo-Speakern
- 8x Original Cherry-MX Tasten mit LEDs
- Power LEDs und DUO Led für USB Data Switch
- USB Data-Switch zur Programmierung Teensy 4.1 und ESP32 (ohne lästiges Kabel umstecken!)
- 2x OLED 128x32px für Informationen und Hilfstexte
- 2x 24 RGB-LED-Ringe für die RGB Encoder
- 4 Channel aktiver USB-A Hub für den Teensy USB Host
- 2.er microSD-Card Slot im Frontpanel
- Teensy microSD 32 GB von Außen zugänglich ohne das Gehäuse zu öffnen!
- USB-C-Anschlüsse für Power und Data schaltbar für den Teensy 4.1 und dem ESP32
- 4 Channel Midi to CV DAC Outputs 12Bit 0-5V oder 0-10V, default: Note, Velocity, Modulation, Midi CC
- 1 Gate Output 0/5V
- 1x CLOCK IN und 1x CLOCK Out 0/5V
- Volume PEDAL mit 1/4″ TRS Anschluss
- Sustain PEDAL mit 1/4″ TRS Anschluss
- Stereo Line Audio Output 3,5mm TRS
- Stereo Headphones Output 3,5mm TRS
- 2 Encoder zur freien Verfügung z.B. MIDI CC
- USB C Netzteil mit 5V/3A
- USB C Datenkabel / auf USB-A
- integrierte 3,3V Versorgung max. 800mA
- 6x M3x7 Befaco Knurlies M3
Technische Informationen
- Abmessungen BxHxT = 260mm x 270mm x 46mm
- Gewicht 1.450 g
- Spannungsversorgung mit USB-C Netzteil 5V/3A, aktuelle Stromaufnahme ca.1,59A / 8VA mit aktivieren AMP und 50% Volume

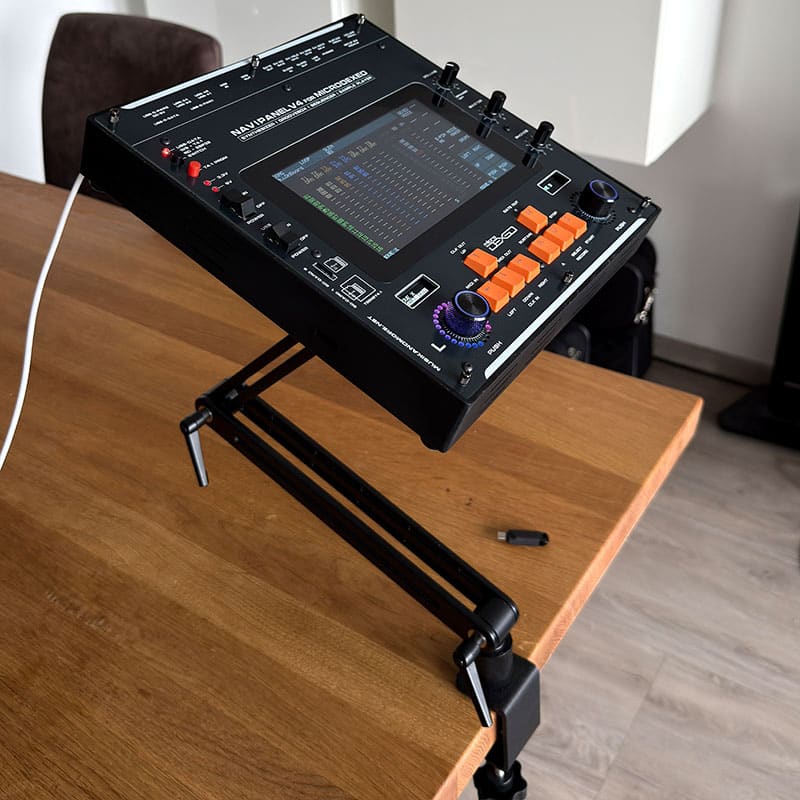

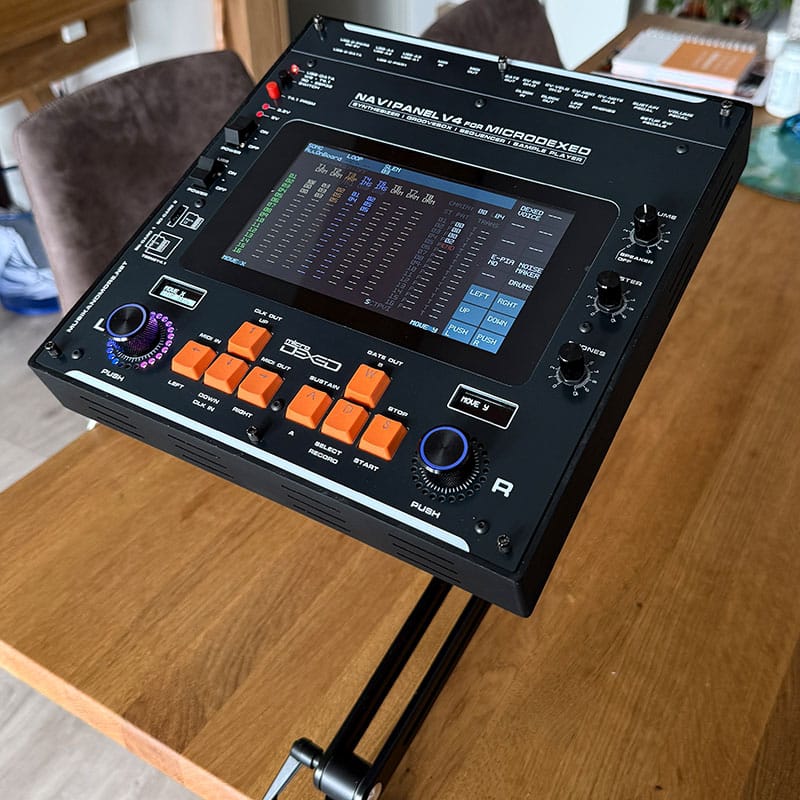

- SLA-Gehäuse mit VESA Halterung und Klappfüßen für den Tischbetrieb (kein VESA Tischhalter im Lieferumfang enthalten!)
- Alle Anschlüsse sind verdeckt nach hinten herausgeführt… also keinen Kabelsalat rund um das Gerät mehr!
- 5-inch IPS Touch TFT und 7-inch Touch TFT mit Chipsatz RA8875 vorbereitet, finale Umsetzung folgt in Kürze
Note 1***
preassembled bedeutet:

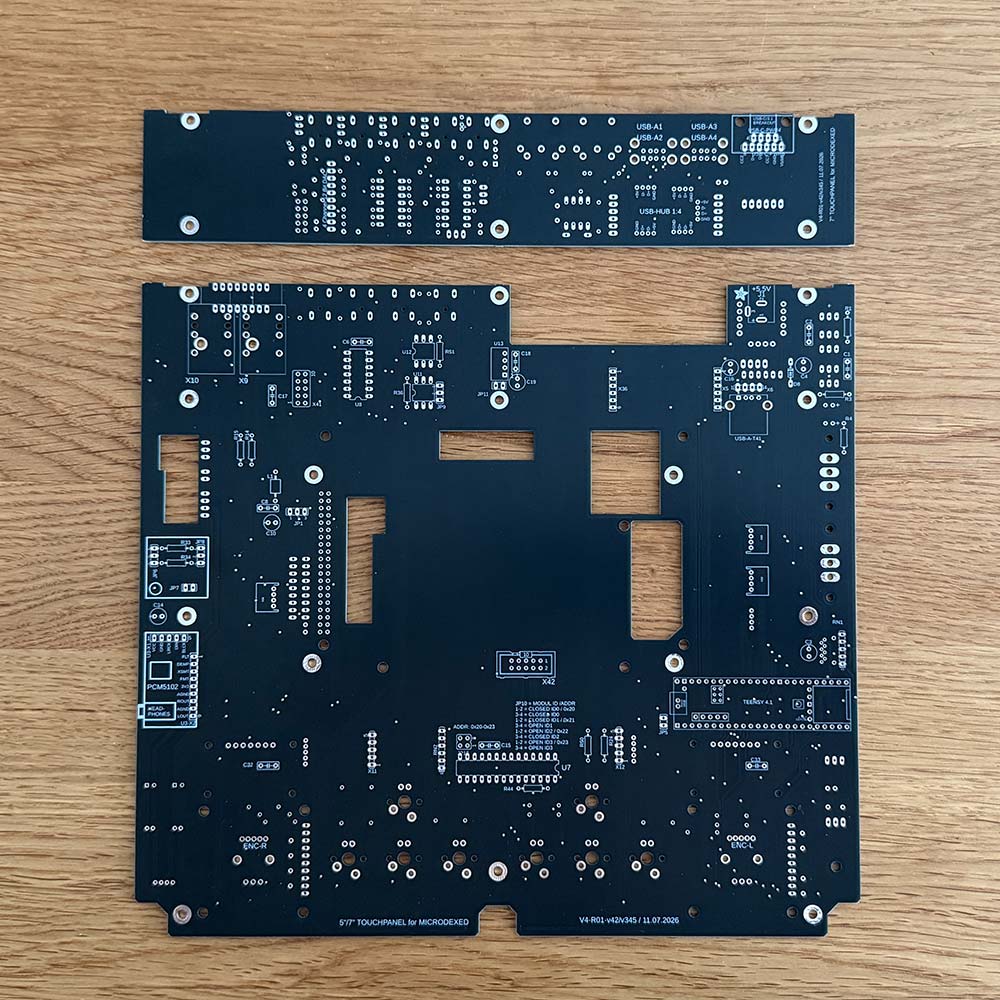

- vormontiere und teilweise verlötete Leiterplatten
- vormontiertes 7-inch Waveshare Display, sämtliche Stecker und Verbindungskabel intern verlötet und / oder angeschlossen
- alle kritischen Bauteile sind verlötet wie z.B. der Teensy 4.1 mit dem PSRAM 2x 8MB
- RGB Encoder, Mini Encoder mit PCBs, OLEDs, Micro SD-Card Halter, der 3W Power-AMP
- Alle mechanische Bauteile sind vorkonfektioniert
Die einfachen Bauelemente wie z.B. Widerstände, Kondensatoren, Elkos, Steckerleisten Jumper Buchsenleisten, DIN- und USB-Stecker, IC-Sockel, SIL-Netzwerke, LEDs Cherry MX Tasten, die Tasten-LEDs, die Power Switches und Drucktaster sind vom Kunden noch zu verlöten und die Bauelemente die dann noch übrig ist. Ein bisschen soll ja noch für “DIY” zu erledigen sein 🙂
full assembled bedeutet:
ein fertiges Plug-and-Play Gerät, auspacken, anschließen und Musik machen
Alle notwendigen, technischen Informationen sind noch in Vorbereitung und werden zeitnah veröffentlicht:
Features | Technische Daten | Stromversorgung | BOM | Bauanleitung | Downloads
