Bauanleitung NAVIPANEL-V3/ V7.0-DE

Technische Dokumentation V7.0 DE / Stand: 23.09.2025

• for PCB Version Mainboard V3-R05-v526 vom 16.05.2025
• for PCB Version Mainboard V3-R05-v541 vom 02.07.2025
• for PCB Version Mainboard V3-R06-v583 vom 19.09.2025
• for PCB Midi to CV-Pedal-USB-Breakout v85 vom 21.09.2025
• for PCB Amphenol-TRS-6,35mm-Breakout v46 vom 20.08.2025
• for PCB 8TE-Pedal-USB-Panel-V1-v7 vom 25.05.2025
• for PCB 8TE-MIDItoCV-Panel-V1-v11 vom 21.05.2025
• Technical data for NAVIPANEL-V3-R5-v541 vom 14.09.2025 (PDF)
• BOM-Part-list-Mainboard-PCB-NAVIPANEL-V3-R5-v578-September-15-2025 (PDF)

Inhaltsverzeichnis

1. Haftungsausschlusserklärung / Disclaimer
2. Lötempfehlung und Tipps
3. Arbeitsvorbereitung – Bestückung und Löten
4. Vorbereitung und Sortierung der Bauelemente
5. Montage vom 3,2“ kapazitive TFT-Touch-Display
6. Bestückung – Teensy 4.1 – PSRAM –  Micro-USB
7. Die weitere Bestückung des Mainboards
8. Bestückung der Bauelemente auf der Lötseite
9. Bestückung der Bauelemente Eurorack 16pol. / DC Buchse / USB-C
10. Bestückung der Frontseite Bedienelemente und Buchsen
11. Bestückung der RGB-Encoder
12. Bestückung der TS/TRS-Buchsen
13. Bestückung der USB Schalter und PRGM Taster
14. Bestückung der USB Host und USB-B-Buchsen
15. GND – Löten von GND Pads und Flächen
16. Bestückung der roten 3mm LEDs mit Abstandshalter
17. Bestückung des Micro-SD-Card-Slot
18. Bestückung der LED-Buttons
19. Bestückung der Buchsenleisten für die Module
20. Bestückung des USB A-Hub 1 Host auf 4 USB A-Clients
21. Konfiguration des Audio-DAC PCM5102
22. Kontrolle der Bestückung und Mainboard
23. Inbetriebnahme 1. Funktionstest
24. Testumgebung mit 4 Microdexed / USB Geräten / Midi CC-Fader V3

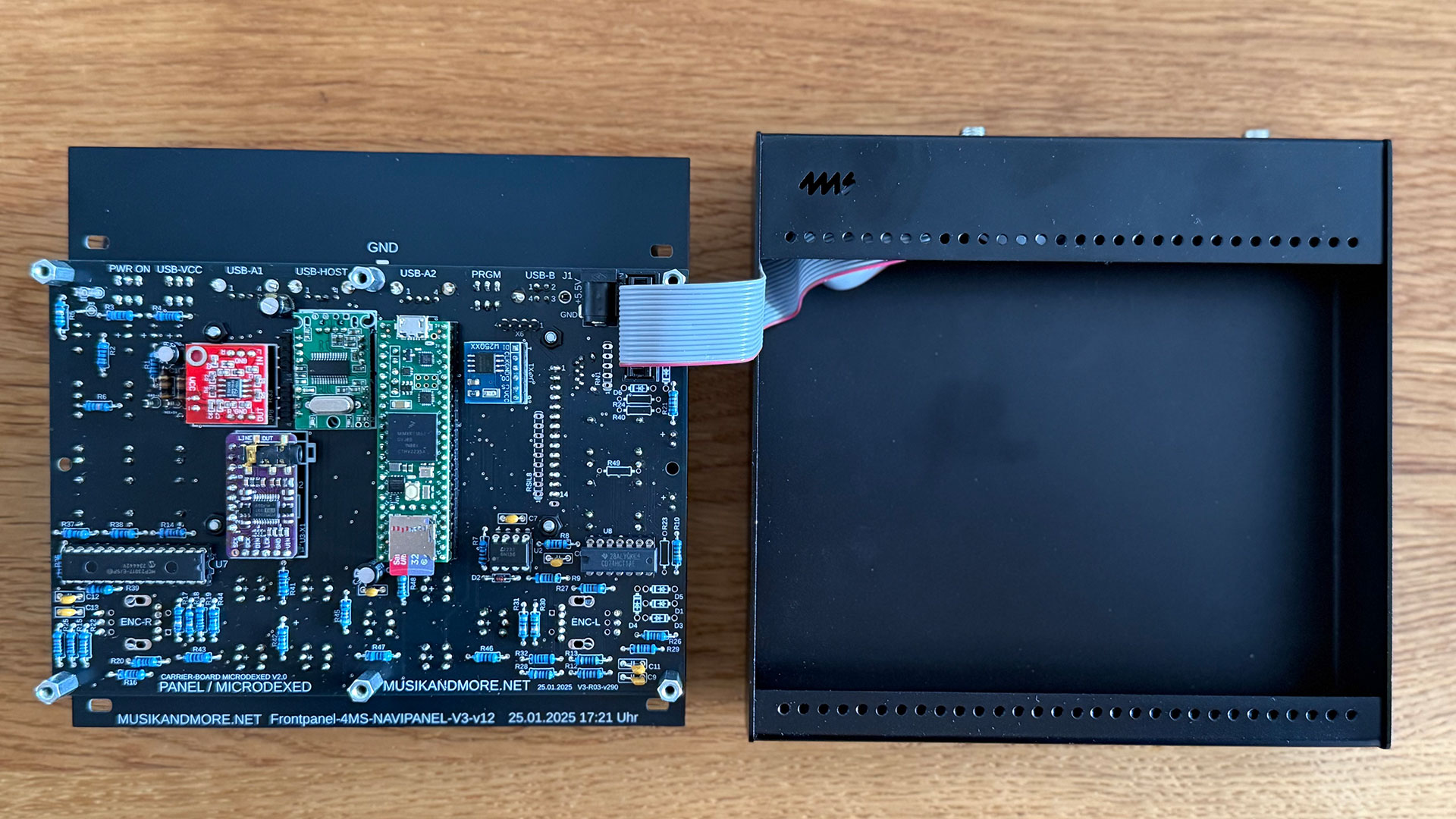

25. Externe Spannungsversorgung  und Eurorack

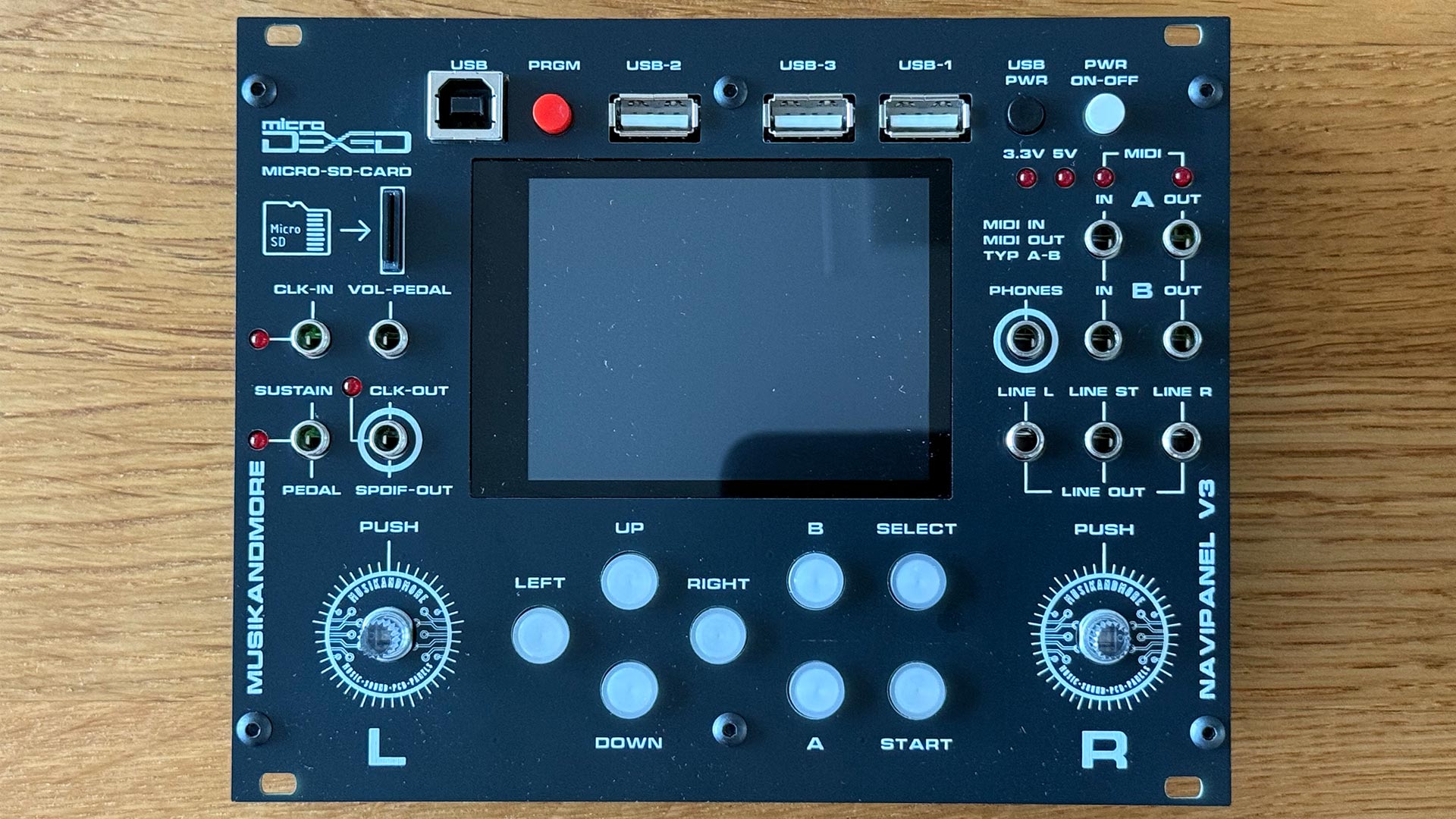

26. Inbetriebnahme und Endmontage Frontpanel 2. Funktionstest
27. Das Setup für den Microdexed
28. Zusätzliche Hardware-Funktionen und Buchsen

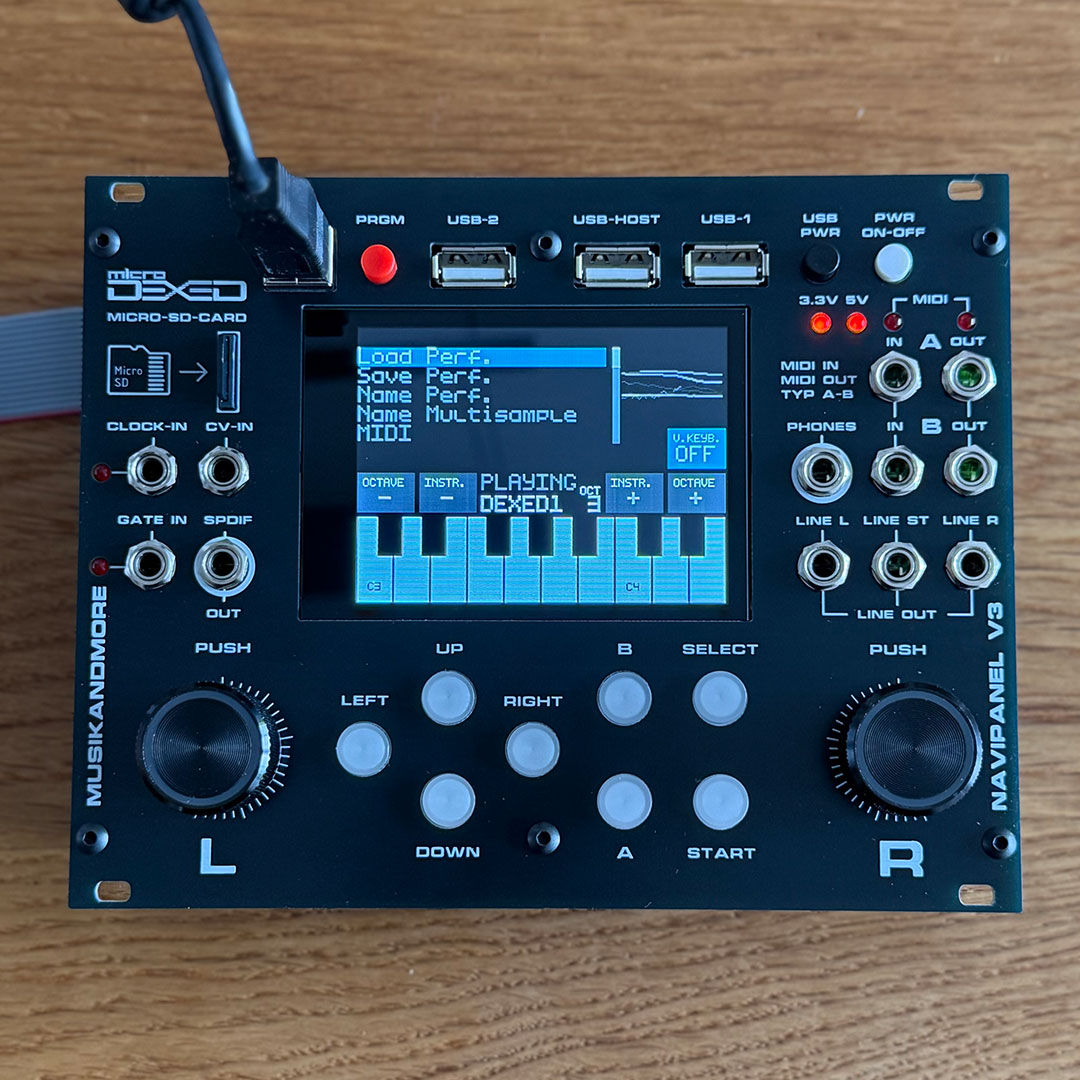

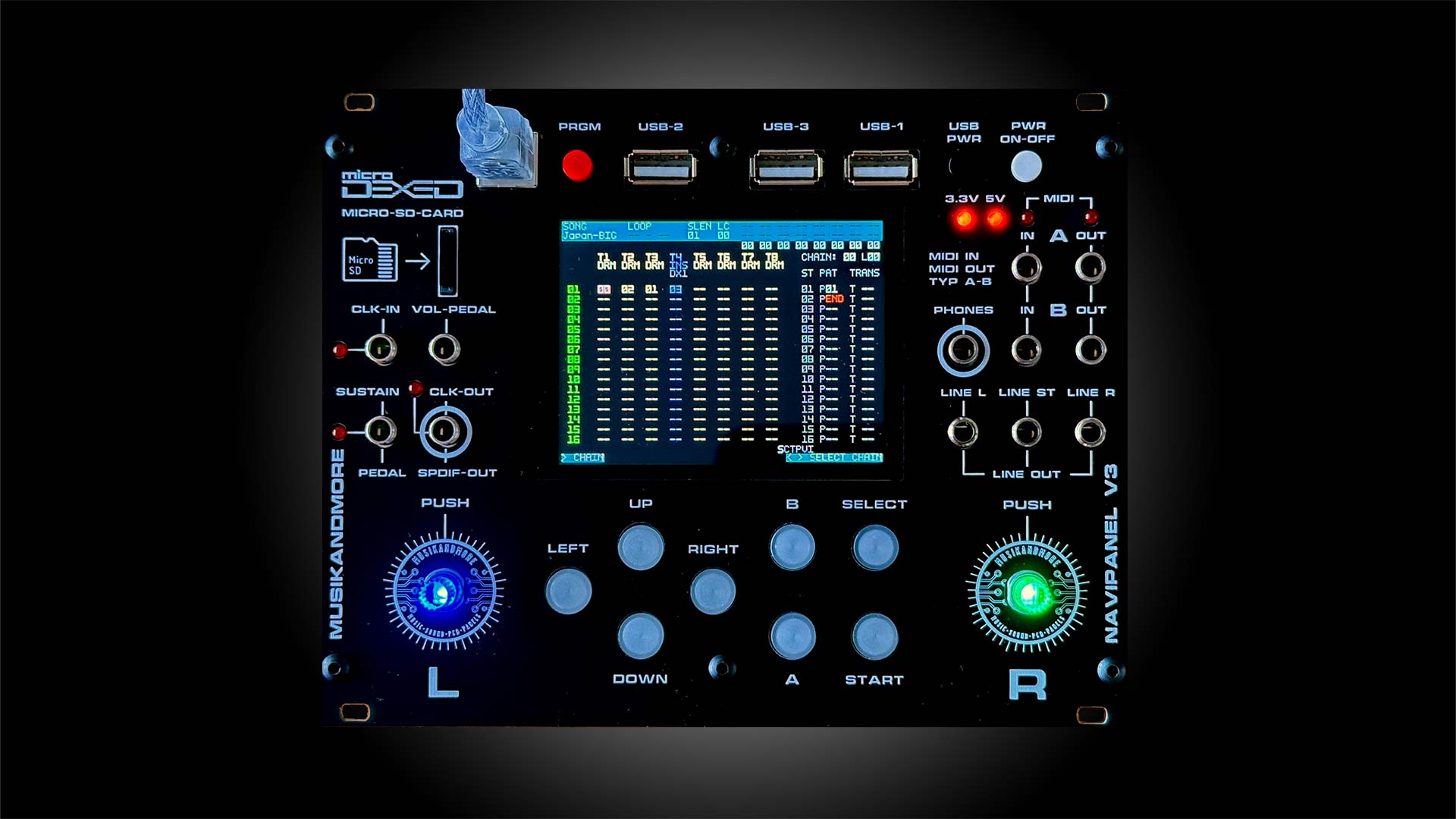

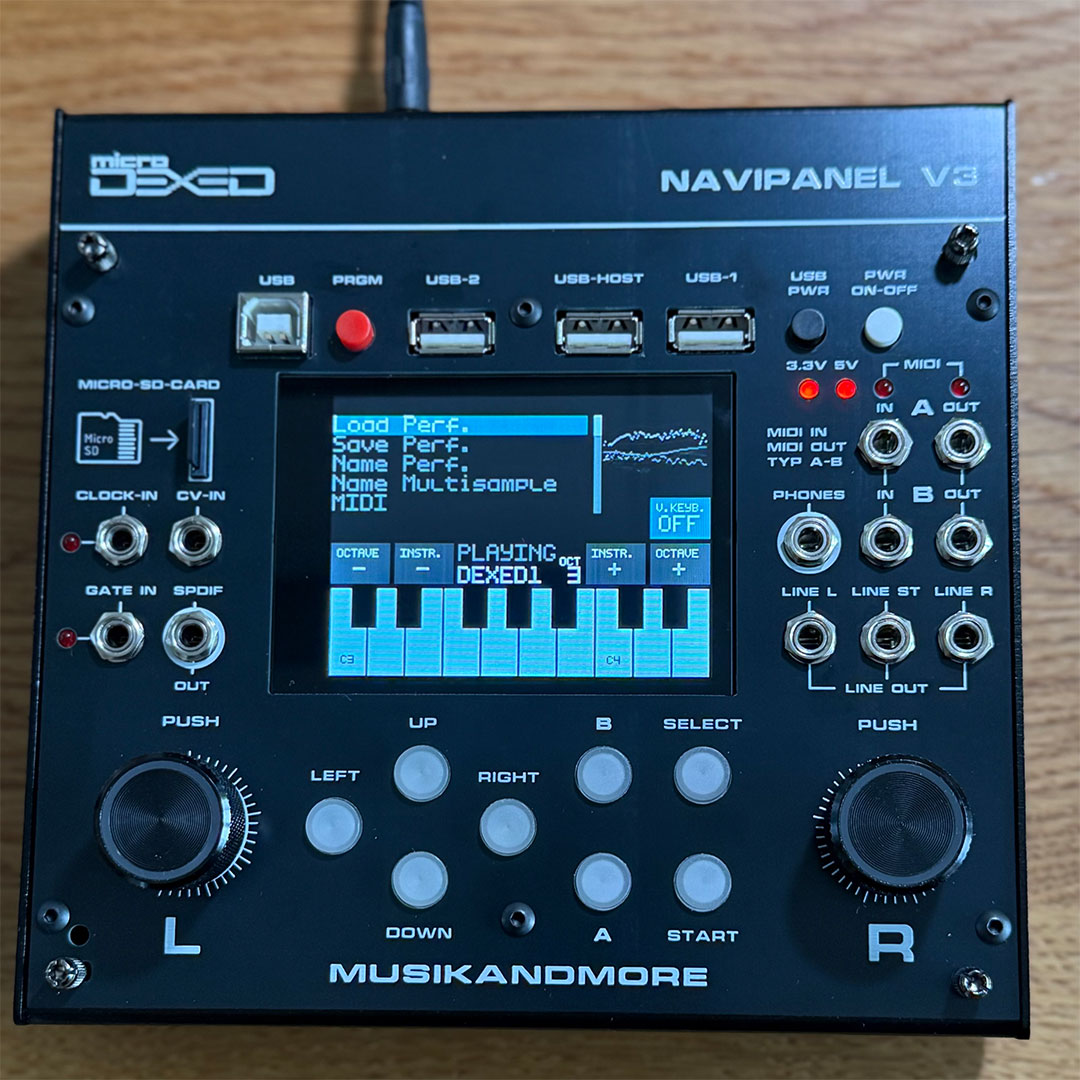

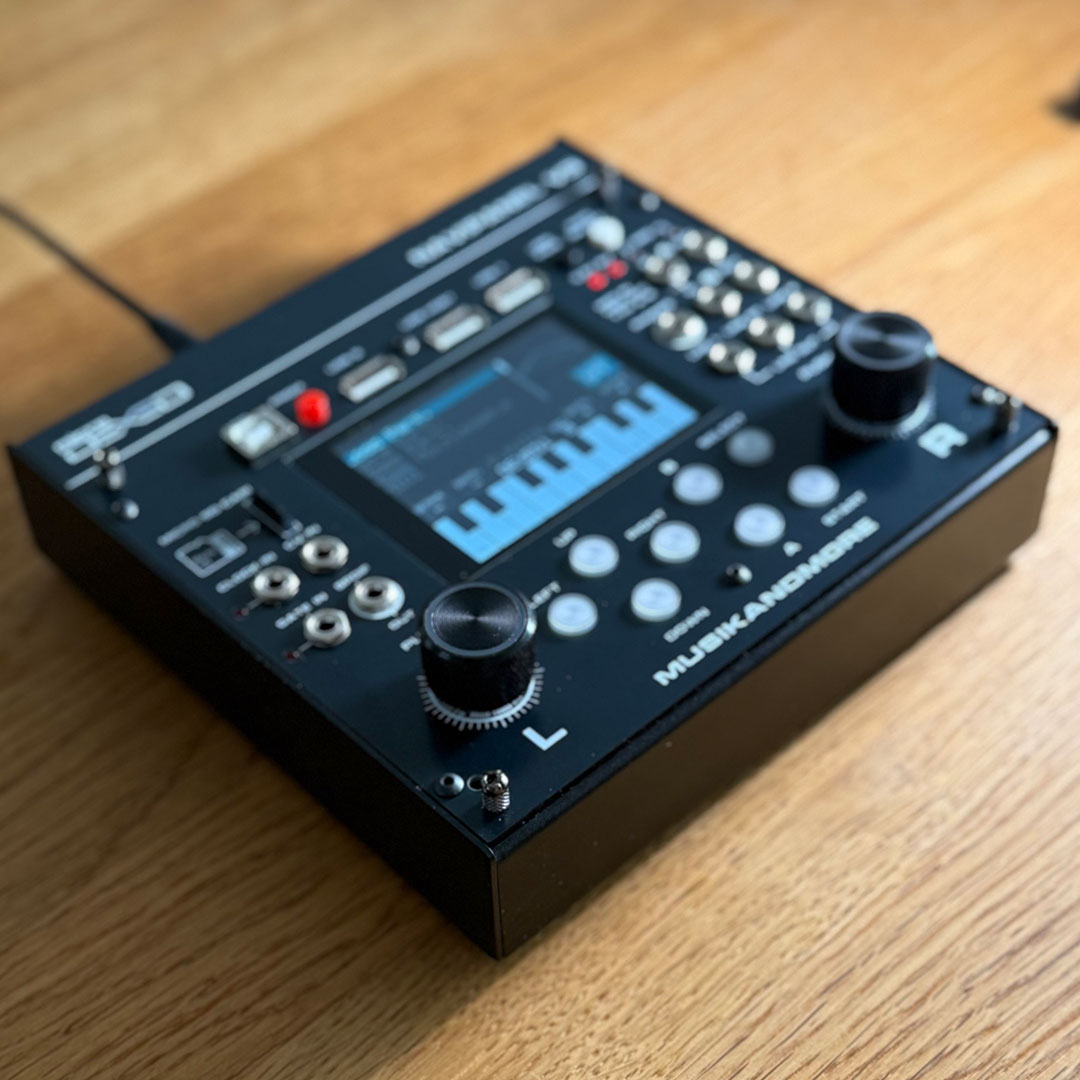

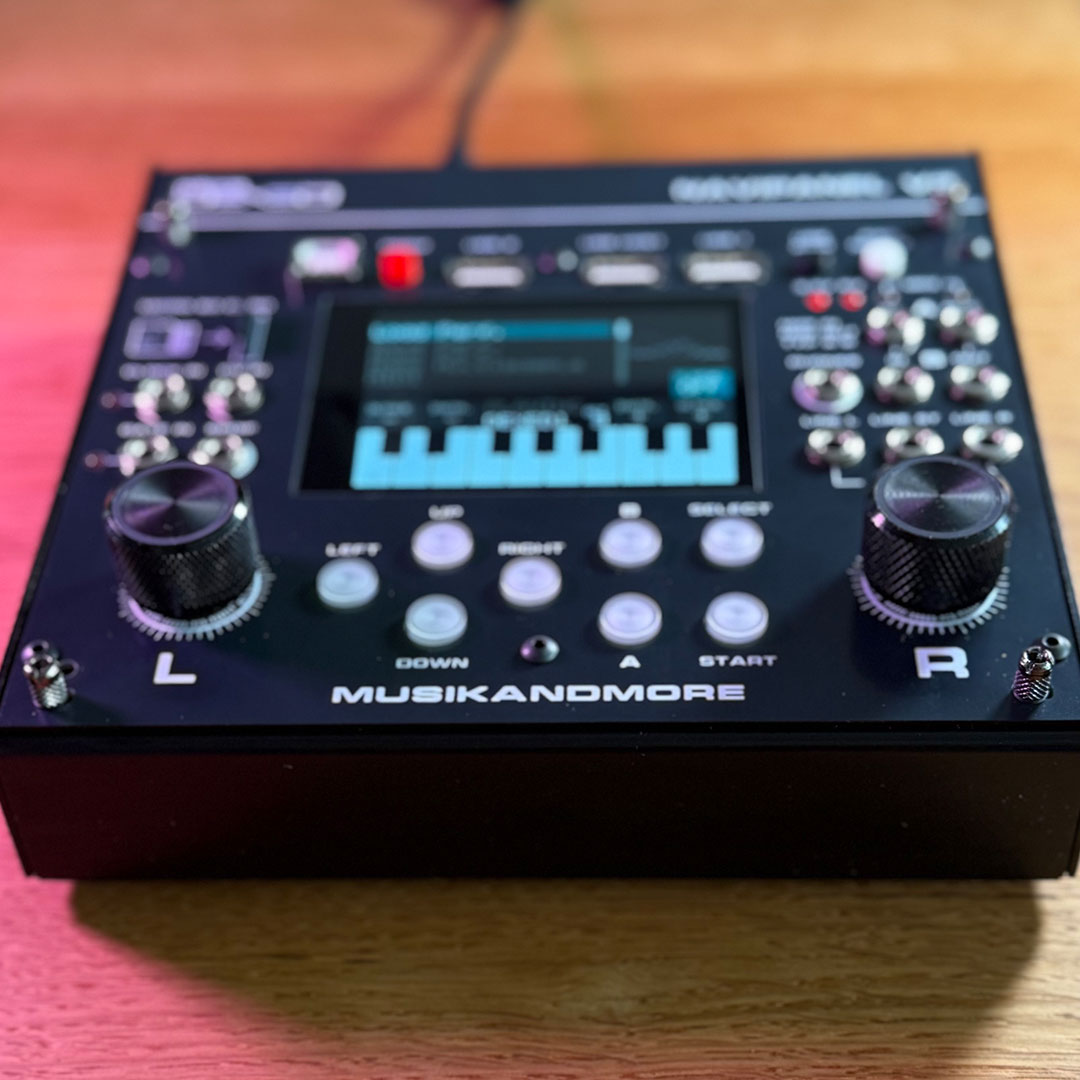

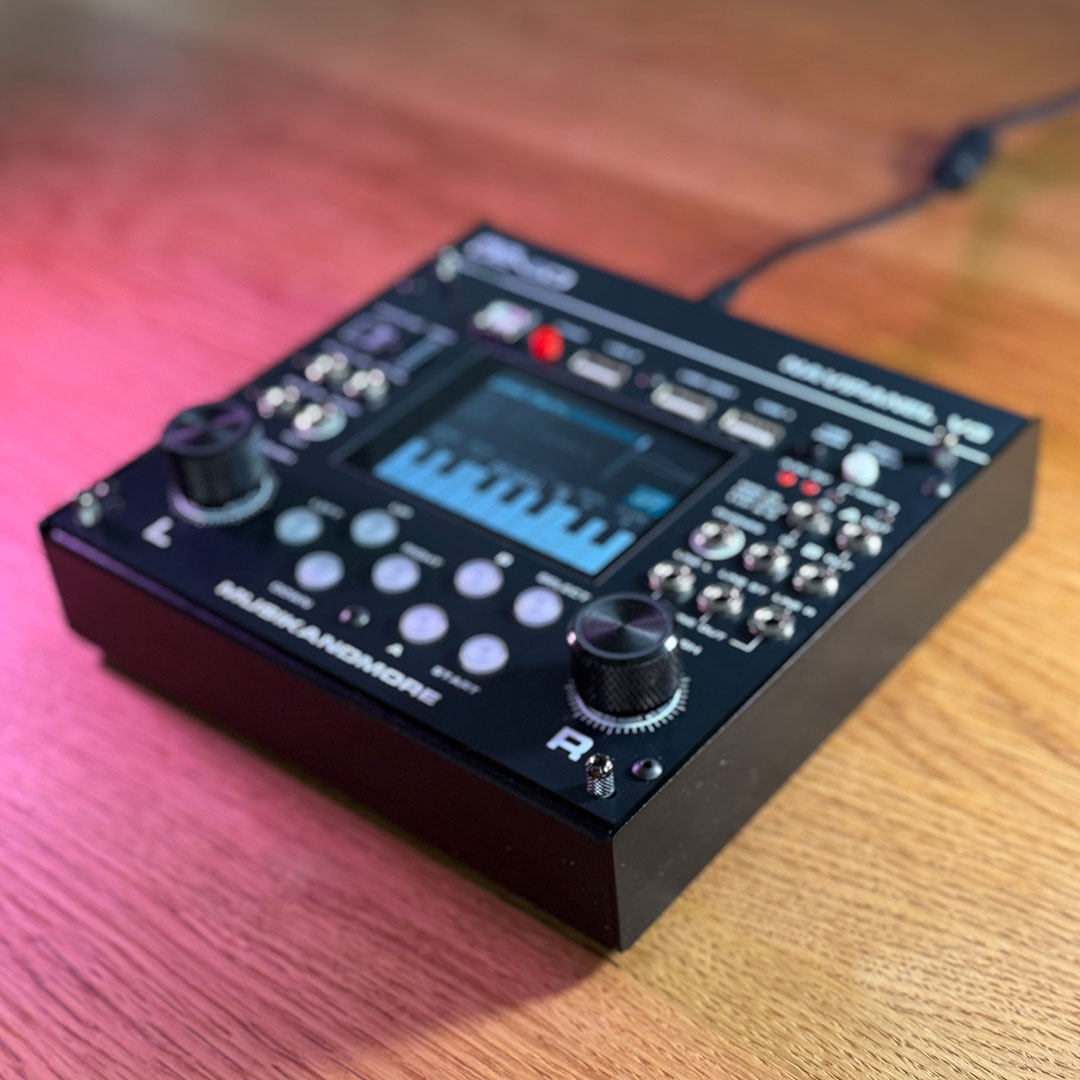

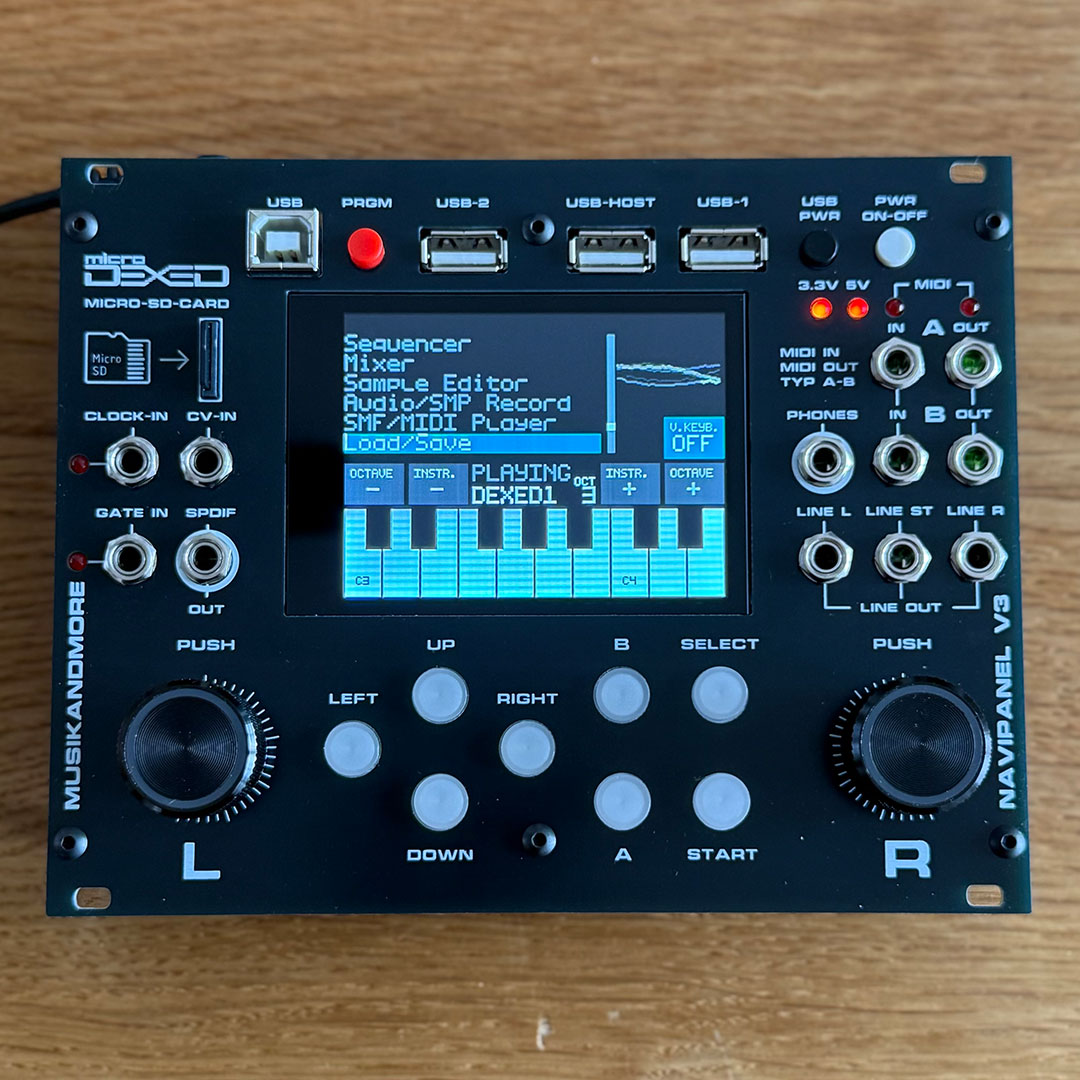

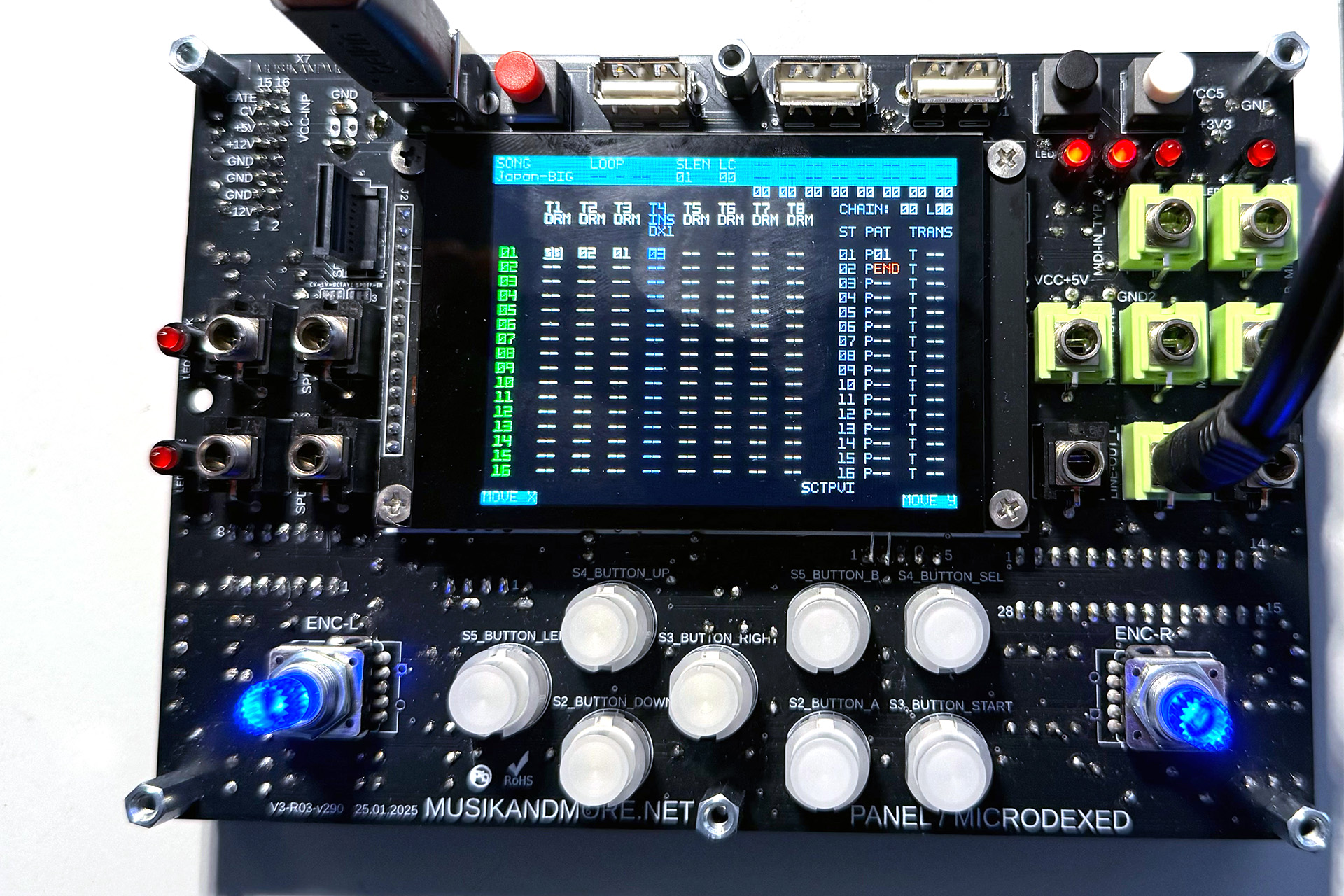

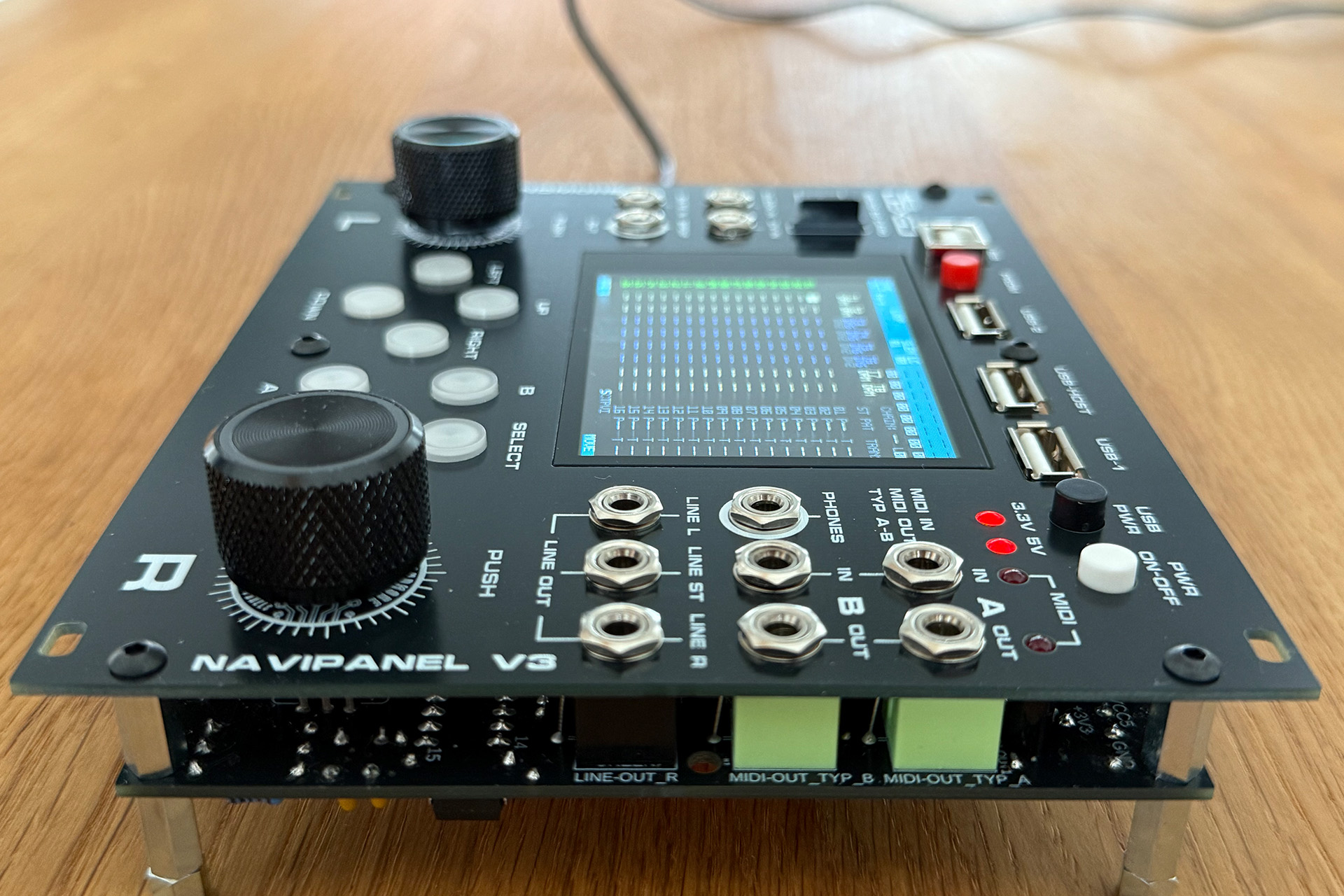

29. Das fertige Gerät NAVIPANEL V3 for Microdexed
30. Anhang A. Links und Produktempfehlungen
31. Anhang B. Kredits
32. Anhang C. Lizenzen und Urheberrecht
33. Anhang D. Technische Daten für NAVIPANEL V3 for Microdexed
34. Anhang E. BOM Stückliste für NAVIPANEL V3 for Microdexed
35. Anhang F. Änderungen seit dem 30.03.2025 (v380)
36. Anhang F. Änderungen seit dem 20.05.2025 (v526)
37. Anhang F. Änderungen seit dem 02.07.2025 (v541)
38. Anhang F. Änderungen seit dem 23.08.2025 (v549)

1) Haftungsausschlusserklärung

Bevor Sie mit dem Bausatz und der Bestückung beginnen, haben wir noch ein paar rechtliche Hinweise für Sie. Bitte lesen Sie sich den Disclaimer genau durch. Vielen Dank für Ihr Verständnis. Das Widerrufs- und Rückgaberecht erlischt, sobald Sie den DIY-Bausatz geöffnet haben und die enthaltenen Leiterplatten von Ihnen gelötet oder Frontpanels bestückt wurden. Der DIY-Bausatz kann nur im unbenutzten Zustand an uns zurückgesendet werden. Die Rücksende-Versandkosten trägt der Käufer. Die Gewährleistung beschränkt sich auf die im DIY-Bausatz befindlichen Bauelemente. Eventuelle Garantieansprüche werden aufgrund des Produkthaftungsgesetzes an unsere Lieferanten (Lieferkettennachweis) weitergegeben. Die Garantie erlischt bei unsachgemäßer Verwendung oder Benutzung, wie z.B. zu heißes oder zu langes Löten von elektronischen Bauelementen, das unweigerlich zur Beschädigung oder Totalverlust der Bauelemente führen kann.

Nicole Effendy (Designvorsprung) und Thomas Effendy (Musikandmore) sind frei von jeglichen Rechtsansprüchen, die aus Verletzungen durch das Bestücken, Löten und unsachgemäße Nutzung des NAVIPANEL V3 for Microdexed, sowie aus gesundheitlichen Schäden durch das Einatmen von Lötrauch resultieren können.

Dieses Projekt setzt gute Lötkenntnisse und ein gewisses Maß an Lötpraxis, sowie Elektronik-Grundkenntnisse voraus. Jedes Elektronikprojekt steht und fällt mit dem Werkzeug und der Sorgfalt beim Löten, SMD-Löten und das Löten von GND (Masse) Kupferflächen. Kalte Lötstellen sind die häufigsten Fehlerursachen in der Elektronik. Gleiches gilt auch für ungewollte Lötbrücken, z.B. durch zu viel Lötzinn.

Ein Punkt im Umgang mit elektronischen Bauelementen ist die ESD-Behandlung von Halbleiter-Bauelementen wie z.B. ICs, PSRAM, dem Teensy 4.1 usw. Wir wissen auch, dass nicht jeder Hobbyelektroniker oder Musiker einen ESD (elektrostatische Entladung, Englisch „ElectroStatic Discharge“) Lötarbeitsplatz hat. Leider kann eine solche Entladung die elektronischen Bauteile irreversibel beschädigen.

Tipp: Um Schäden an den Halbleitern zu vermeiden, nach Möglichkeit vor dem Berühren von Halbleitern etwas Metallisch-Leitendes, z.B. Heizkörper, berühren, um sich statisch zu entladen.

Die hier vorliegende elektronische Schaltung ist für den Betrieb mit USB 2.0, 5V DC-Steckernetzteil, (optional mit USB-C Power) und der 16pol. Eurorack-Spannungsversorgung (+5V und GND) vorgesehen. Der Einsatz von Powerbanks und die Spannungsversorgung per USB funktionieren sehr gut. Allerdings ist die Betriebszeit stark von der Leistung der Powerbank abhängig. Die Stromaufnahme des NAVIPANEL-V3 beträgt derzeit bei 5VDC ca. 250mA ohne angeschlossene USB Host Geräte.

Eine Spannungsversorgung mit LiPo 3,7V Akkus ist technisch nicht vorgesehen, da die USB Geräte, der USB-Hub und die Analogbaugruppen zwingend 5V DC benötigen. Sollte der Einsatz des NaviPanel-V3 entgegen unserer Empfehlung trotzdem mit LiPo-Akkus erfolgen, sind wir frei von jeglichen Gewährleistungsansprüchen und nicht verantwortlich für einen technischen Defekt des NAVIPANEL-V3 for Microdexed oder anderer technischer Geräte!

LiPo 3,7V Akkus sind in der Handhabung nicht ungefährlich und sollten nur von Fachleuten mit entsprechenden Elektronik-Kenntnissen eingesetzt werden.

2) Lötempfehlung und Tipps

Verwenden Sie ausschließlich bleifreies Lötzinn mit einem Durchmesser von 0,7mm – 1,0mm, z.B. von STANNOL KS115 Sn99,3Cu0,7 d=1,0mm (Made in Germany). Der Lötdraht KS115 enthält ein kolophoniumfreies Flussmittel mit synthetischen Harzen.
Quellenachweis / Link zum Produkt: https://www.conrad.de/de/p/stannol-ks115-loetzinn-bleifrei-spule-sn99-3cu0-7-rom1-100-g-1-mm-588742.html

Ein weiterer Punkt ist die Lötrauchabsaugung.
Das Einatmen des Lötrauchs durch Mund und Nase ist gesundheitsschädlich. Deswegen sorgen Sie bitte für eine gute Absaugung der Lötdämpfe an den Lötstellen und eine gute Belüftung des Raumes. Der Lötrauch greift die Nasenschleimhaut an – das merkt man leider nicht sofort – und wer viel Leiterplatten bestückt und lötet, sollte dann schon aus eigenem Interesse, für eine gute Lötrauchabsaugung sorgen. Eine gute Empfehlung ist die Lötrauchabsaugung ist der ZeroSmog Shield Pro von Weller. Kein Schnäppchen, aber sehr effektiv.
Quellennachweis / Link zum Produkt: https://www.reichelt.de/de/de/shop/produkt/loetrauchabsaugung_zerosmog_shield_pro-371544,

Das Lötgerät sollte mindestens eine Leistung von 30VA, besser 70VA und wenn möglich eine regelbare Löttemperatureinstellung im Bereich von 275°C bis max. 375°C haben. Eine Reinigung der Lötspitze mit Kupfergeflecht und einem Schwamm (der Schwamm wird mit Wasser gefüllt) ist notwendig, um die Zunderreste an der Lötspitze zu entfernen. Für das Auflöten der beiden SMD PSRAMs ist eine SMD-Lötpaste und/oder Flussmittel sehr zu empfehlen. Die feinen SMD-Lötpads auf der Rückseite des Teensy 4.1 lassen nicht allzu viele Lötversuche zu. Das gleiche gilt für das 2-polige Kabel mit Stecker/Buchse für die rückseitige Adaptierung des Micro-USB Anschluss D+ und D- auf den USB-B Anschluss des PCB-Mainboards.

3) Arbeitsvorbereitung – Bestückung und Löten

Wir empfehlen folgendes Elektronikwerkzeug und Zubehör:

• Elektronikseitenschneider und Elektronikflachzange
• Schlitz- oder Kreuzschlitz-Schraubendreher klein
• Innensechskant-Schlüssel (Imbus) 2mm (M3x5/6 ISK-Schrauben)
• 5,5mm (M3) Steckschlüssel oder 5,5mm Maulschlüssel
• 8mm (M6) Steckschlüssel für 6-Kantmuttern für die TRS 3,5mm Buchsen im Frontpanel
• Lötzinn (siehe Pkt.7. und Pkt.8.) und SMD Lötpaste
• Entlötsaugpumpe oder Entlötsaugkupferlitze 1,5mm breit (nur für alle Fälle)
• Ein Multimeter zum Überprüfen der Versorgungspannungen und ggf. zum Nachmessen der Metallschicht-Widerstände
• eine kleine ESD-Pinzette (für die PSRAMs sehr nützlich)
• Eine hitzebeständige Silikonmatte (min. DIN A4 Format)
• Lötrauchabsaugung (siehe Pkt.2)
• Eine „dritte Hand“ oder Elektronikschraubstock (z.B. Bernstein Spannfix Vario 9-250 ESD) o.ä.
• Quellennachweis / Link zum Produkt: https://www.bernstein-werkzeuge.de/produkte/produktdetails/9-250-esd-kugelgelenk-kombination-vario-6-tlg

4) Vorbereitung und Sortierung der Bauelemente

Bauelemente nach Typ sortieren:

Widerstände, Kerkos, Elkos, Dioden, Spulen, Micro-SD-Card und Halter, ICs, LED Buttons, Taster und Schalter, RGB Encoder, USB Buchsen, sonstige Stecker und Buchsen, Stehbolzen, Schrauben, Sechskantmuttern und U-Scheiben. Das Touch-Display und der Teensy 4.1 sind getestet. Der Teensy 4.1 ist mit unserer speziellen Testsoftware für die Navipanel V3-Hardware geflasht. Die zum Zeitpunkt der Auslieferung aktuelle Software laden Sie sich auf unserer Webpage unter “Downloads.

Widerstandsbestimmung mit der Farbcode-Tabelle

Die Widerstände sind am Papiergurt von uns beschriftet. Wir liefern ausschließlich Metallschicht-Widerstände mit 1% und 0,1% Toleranz. Die Farbcodierungstabelle finden Sie hier: Quelle: https://www.elektronik-kompendium.de/sites/bau/1109051.htm

Beispiel: das NAVIPANEL V3 DIY-Kit mit 2 Frontpanels

Die Farbcode-Tabelle

Bevor man mit der Widerstandsbestimmung anfängt, muss man zählen, wie viele Farbringe auf dem Widerstand aufgebracht sind. Kohleschichtwiderstände haben üblicherweise 4 Ringe. Metallschichtwiderstände haben 5 Ringe. Bei Widerständen mit 5 Ringen ist der Widerstandswert etwas genauer angegeben. Dann muss man feststellen welcher Ring der erste ist. Üblicherweise versucht man herauszufinden, welcher Ring der letzte Ring ist. Es ist der Toleranzring, der angibt, wieviel Prozent der bestimmte Widerstandswert vom tatsächlichen Widerstandswert abweichen darf. Meistens hat der Toleranzring die Farbe Gold. Wenn es diese Farbe nicht gibt, dann muss man auf die beiden äußeren Ringe achten. In der Regel hat einer einen größeren Abstand zum Körperende. Das ist der Toleranzring. Dann beginnt man von vorne den Widerstandswert zusammenzusetzen. Die Farben haben bestimmte Werte. Der erste und der zweite Ring bestimmen den Widerstandszähler (beim Kohleschichtwiderstand, 4 Ringe). Der dritte Ring dient als Multiplikator. Er bestimmt wie hoch der Widerstandswert ist. Der vierte Ring ist der Toleranzring, der die Abweichung des Widerstandswerts bestimmt (beim Kohleschichtwiderstand, 4 Ringe).

Widerstandsbestimmung mit der Farbcode-Tabelle

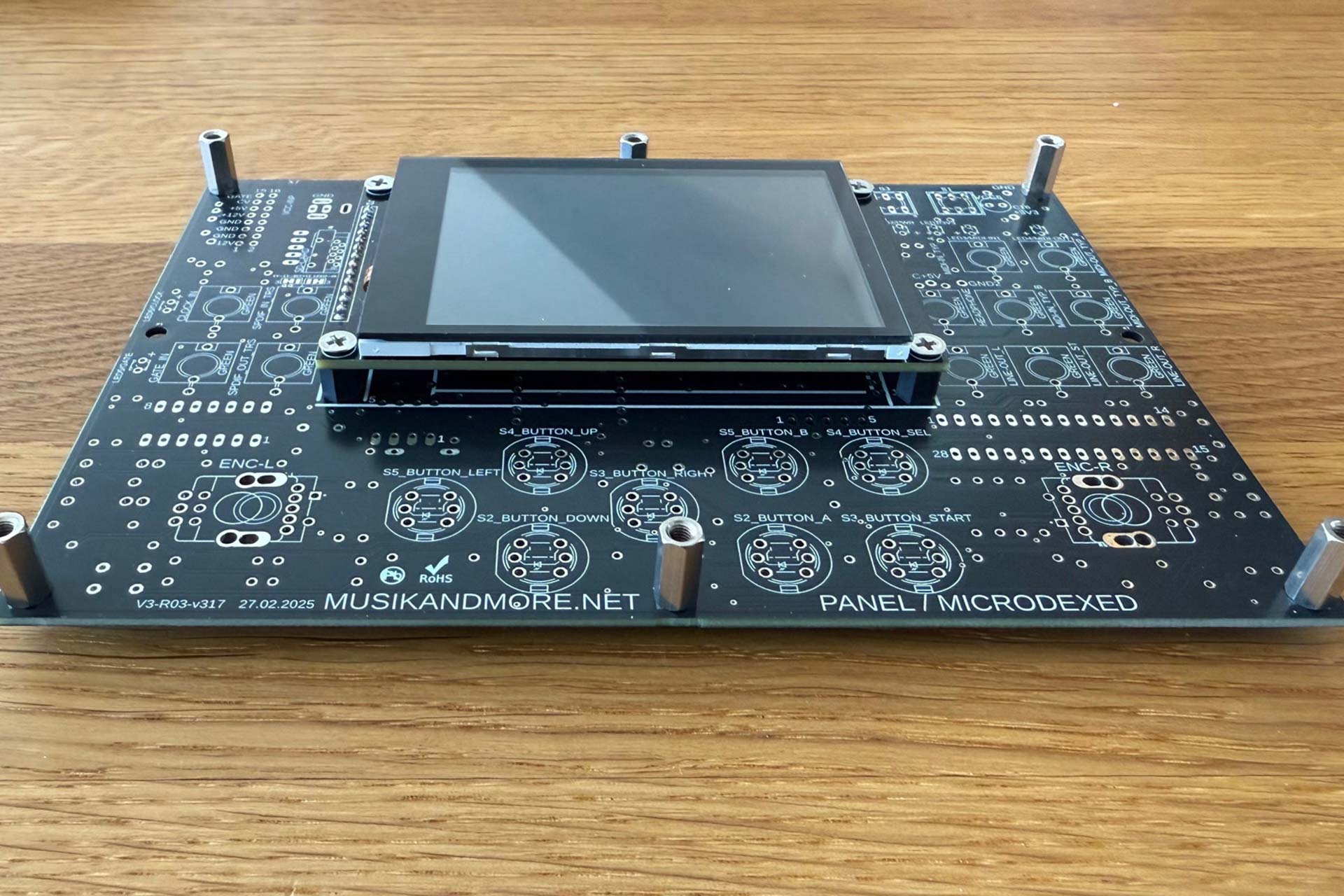

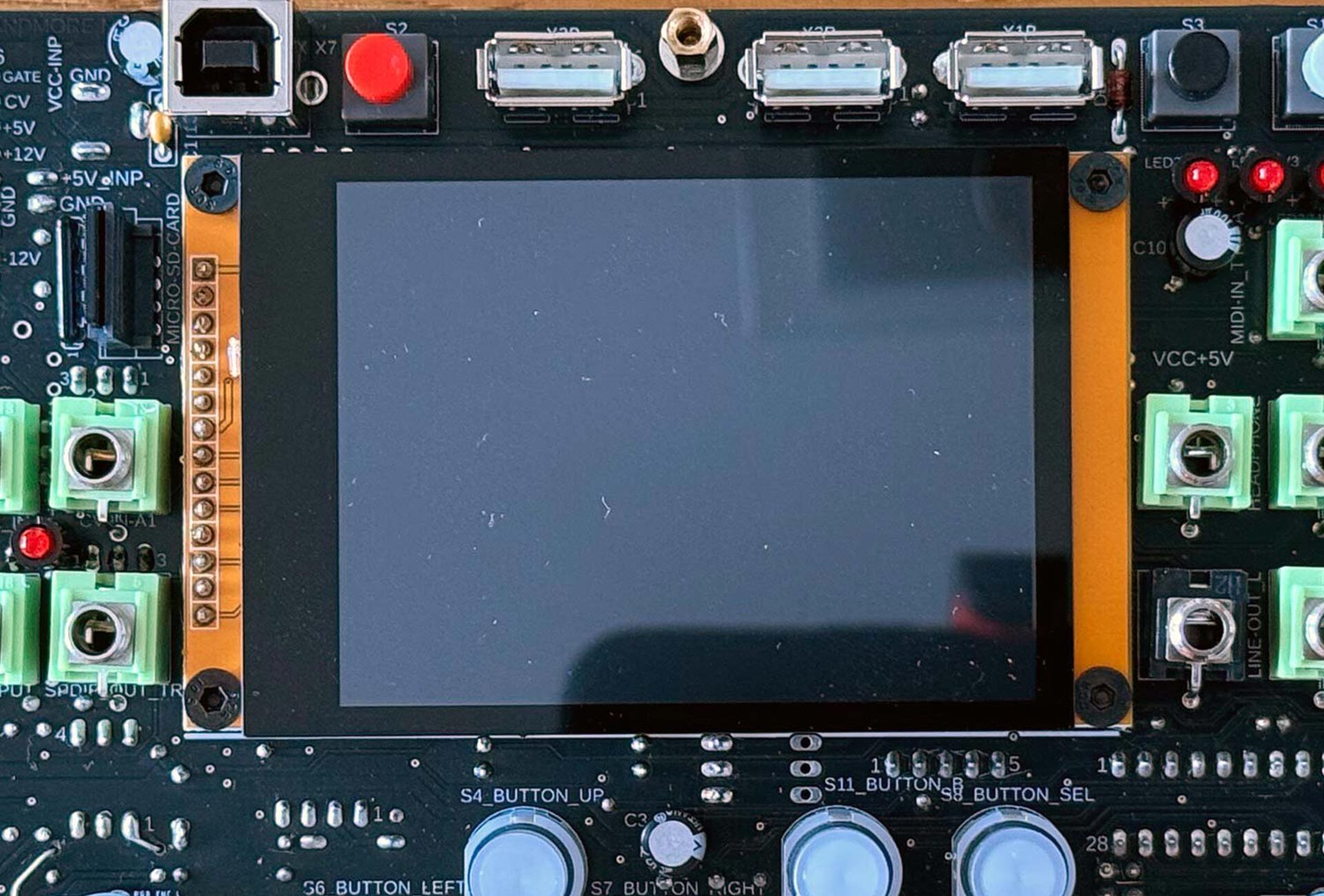

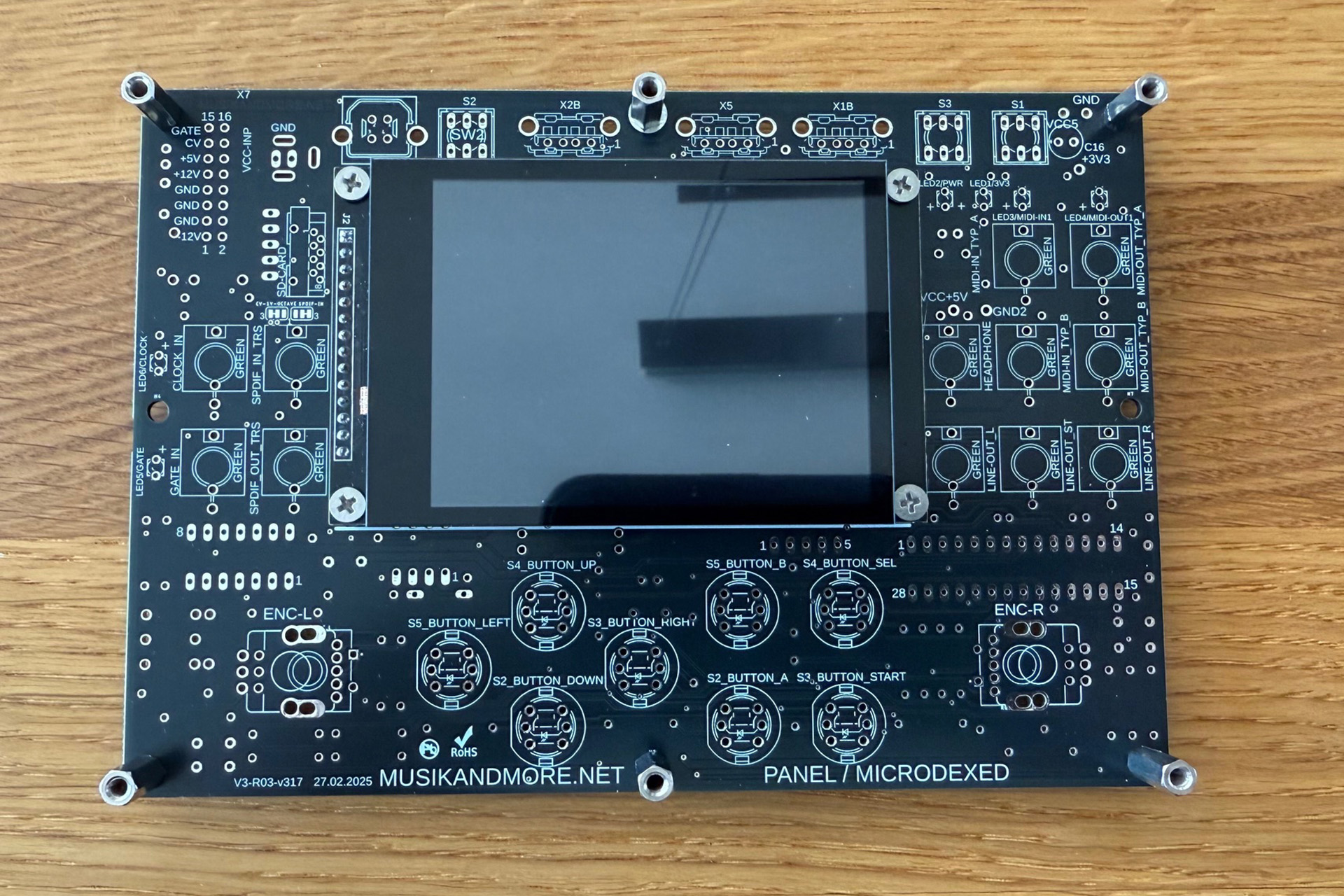

5) Montage vom 3,2“ kapazitive TFT-Touch-Display

Die Stehbolzen für das TFT-Touchdisplay und das Frontpanel sind vormontiert und ausgerichtet. Die M3x5 Senkkopfschrauben dienen zu Befestigung des Display und der exakten Zentrierung.

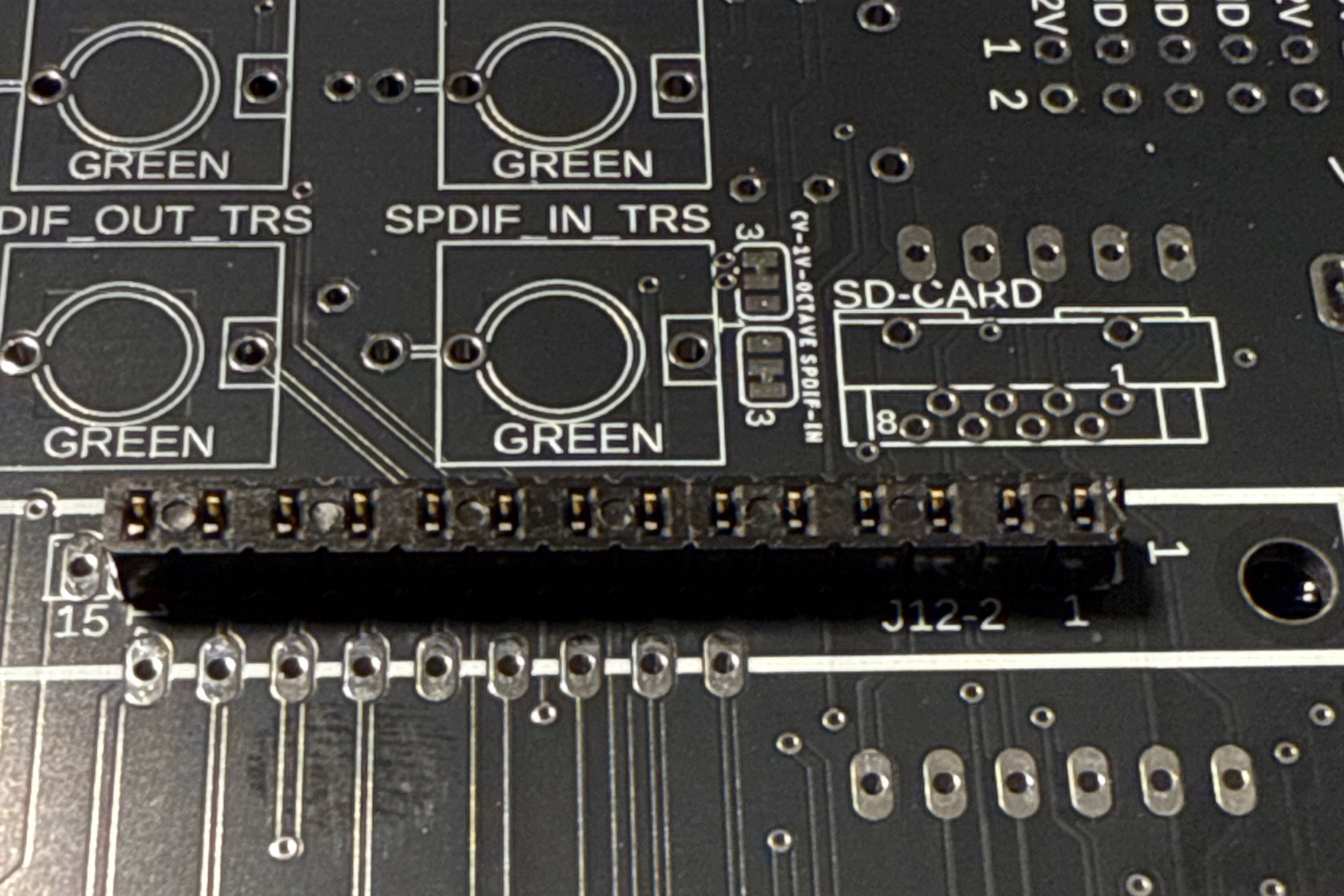

Die 14pol. Low-Profile BKL-Buchsenleiste J12-2 für das Display im montierten Zustand verlöten. Das ggf. in der Originalverpackung befindliche Flexkabel wird nicht benötigt, dient aber zukünftigen Hardwareanpassungen, bitte nicht entsorgen!
Wichtig: Alle Pins vom 3,2“ TFT-Touch-Display auf 2,9mm Länge kürzen! Der maximale Abstand von 6mm zwischen Platine und Unterseite vom Frontpanel kann sonst nicht eingehalten werden und das TFT Display ist mit dem Frontpanel nicht bündig!

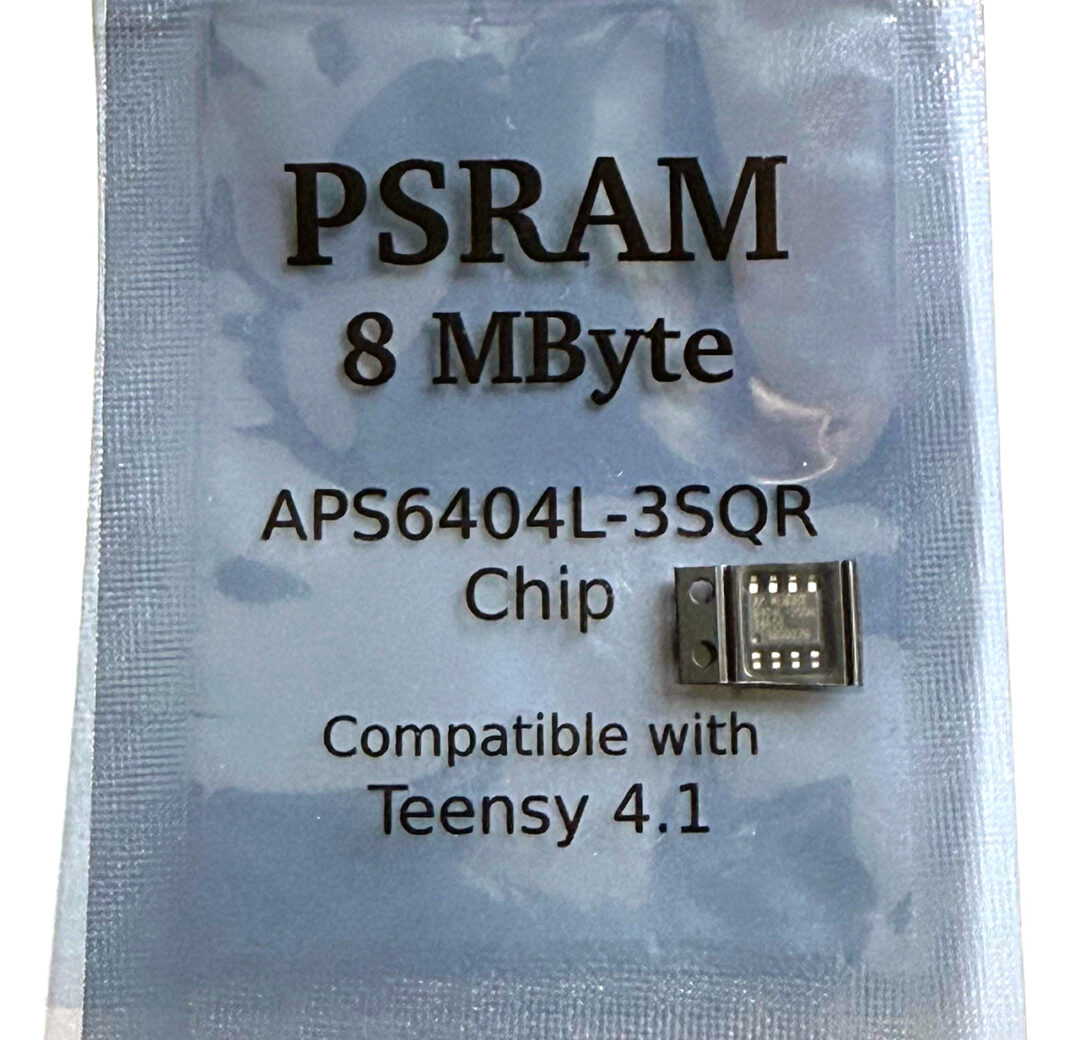

6) Bestückung – Teensy 4.1 – PSRAM –  Micro-USB

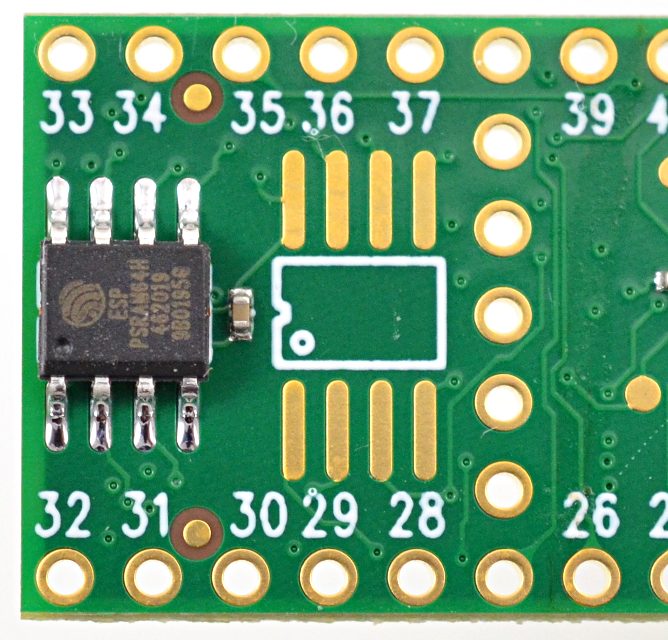

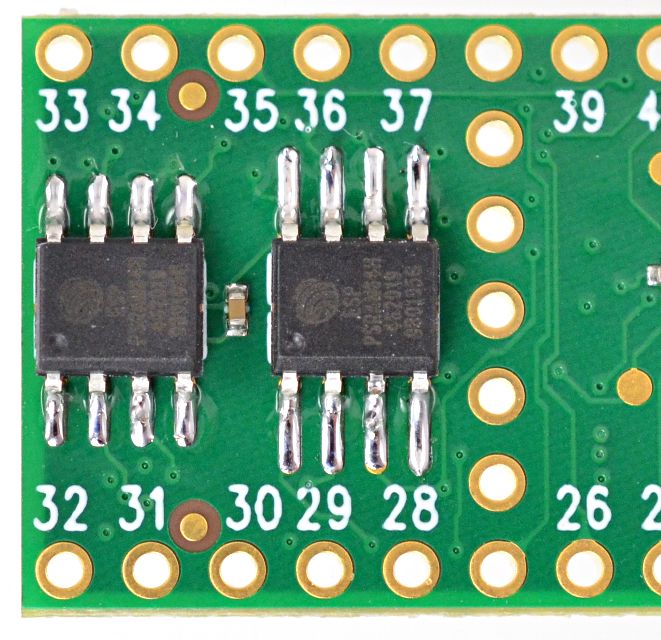

Als nächstes kommt der schwierigste Teil des Projekts. Die 2x8MB SMD PSRAM auf die Rückseite des Teensy 4.1 zu verlöten. Diese lassen sich leichter einlöten solange der Teensy 4.1 noch keine Steckerleisten eingelötet hat. Hierzu den Teensy 4.1 in einen Elektronikschraubstock einspannen.
Zum Löten eine dünne Lötspitze verwenden. Eine SMD-Lötpaste und/oder ein Flussmittel ist sehr Alle vergoldeten SMD Lötpads mit SMD-Lötpaste vorher verzinnen. Bitte die SMD PSRAMs (mit ESD Pinzette) wie auf dem (Foto 3a 3b) ausrichten und unbedingt auf den Punkt PIN1 achten. Die Pads mit der Lötpaste vorher verzinnen und das 1. PSRAM erstmal nur mit einem Pin fixieren und ausrichten. Dann alle Pins verlöten (Löttemperatur auf ca. 280-290°C herunterregeln).
Den gleichen Lötvorgang für das 2. PSRAM  wiederholen. Auch hier unbedingt auf „ungewollte“ Lötbrücken achten!  Idealerweise sehen die Lötstellen so aus wie auf den Foto 3a und 3b

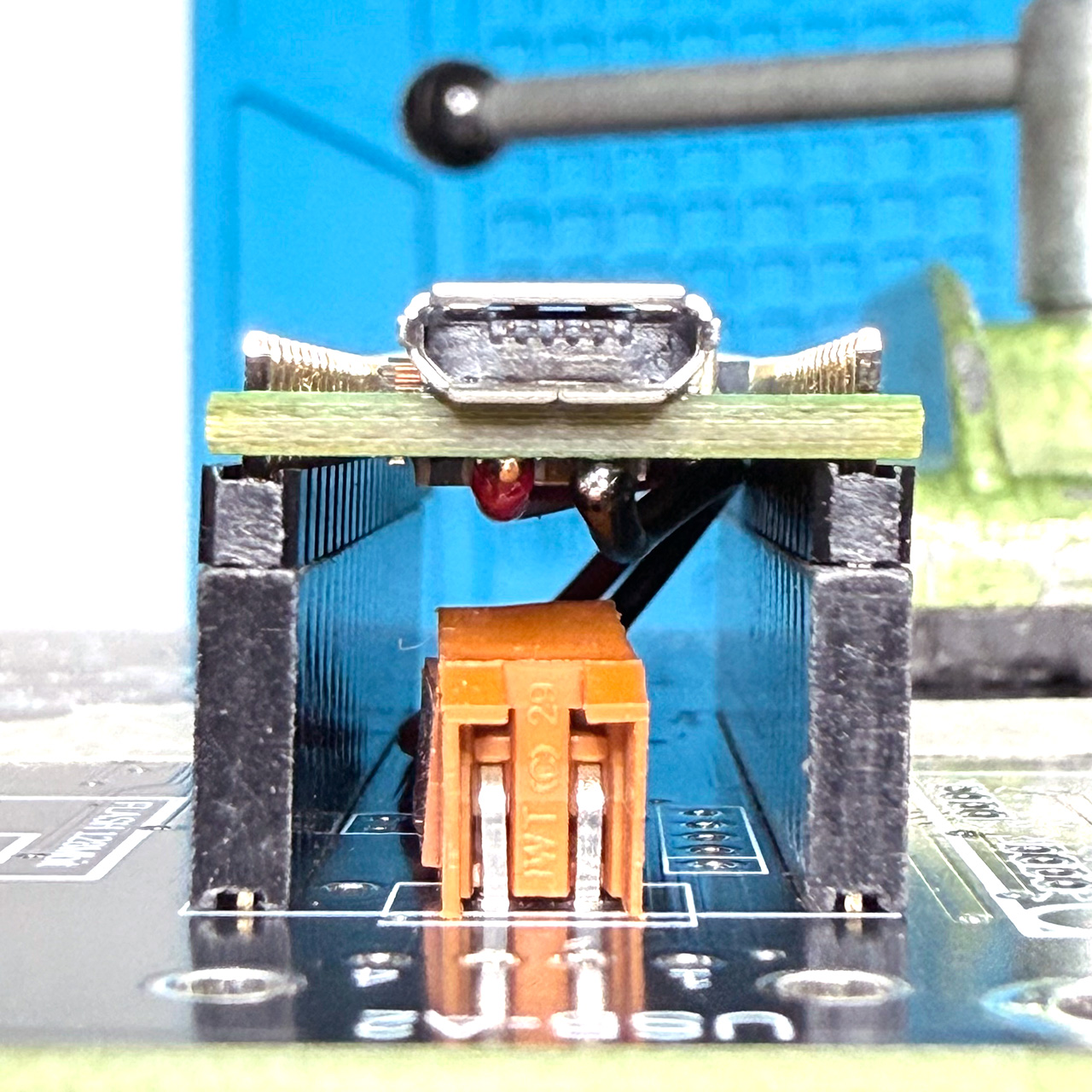

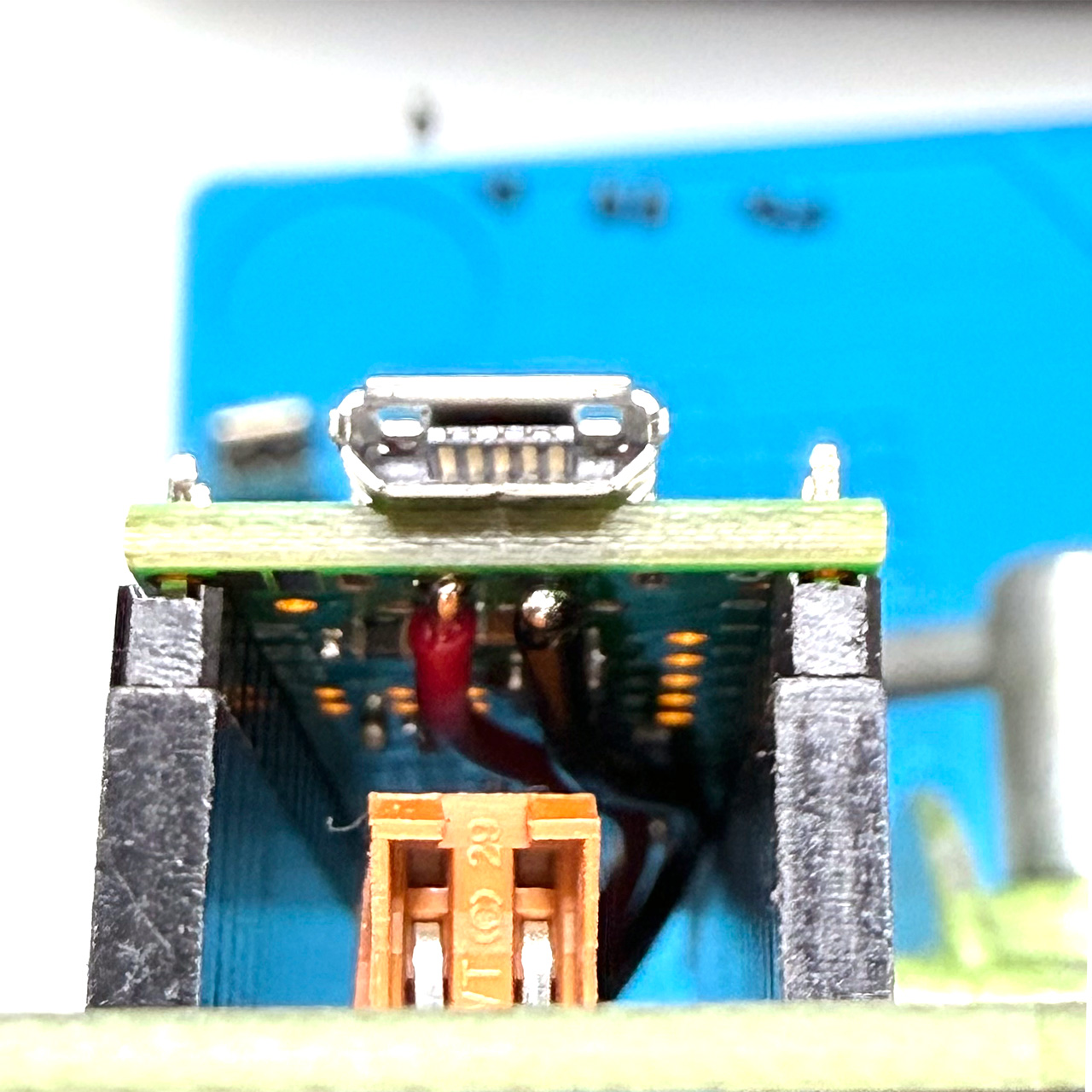

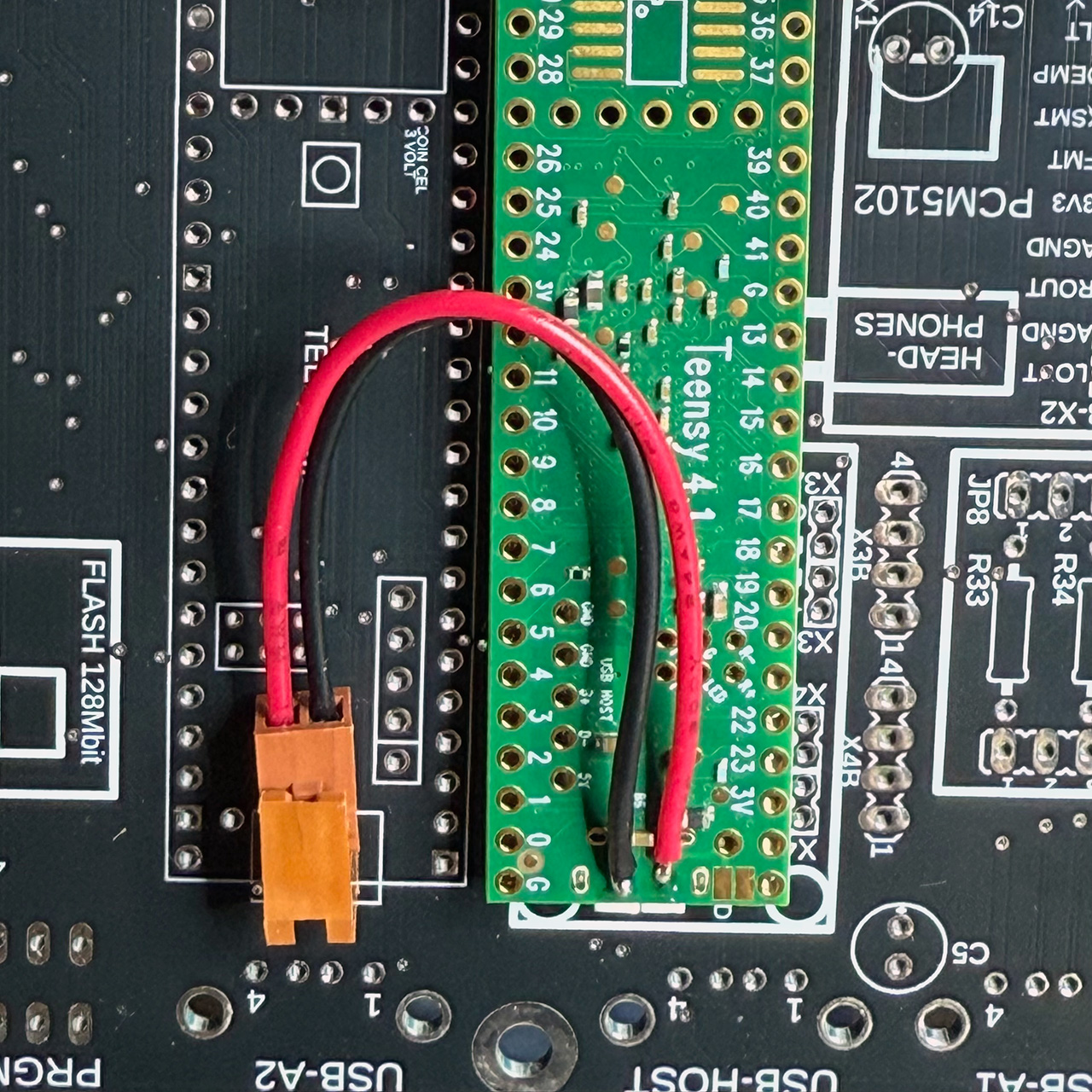

6.1) Bestückung – Teensy 4.1  Micro-USB

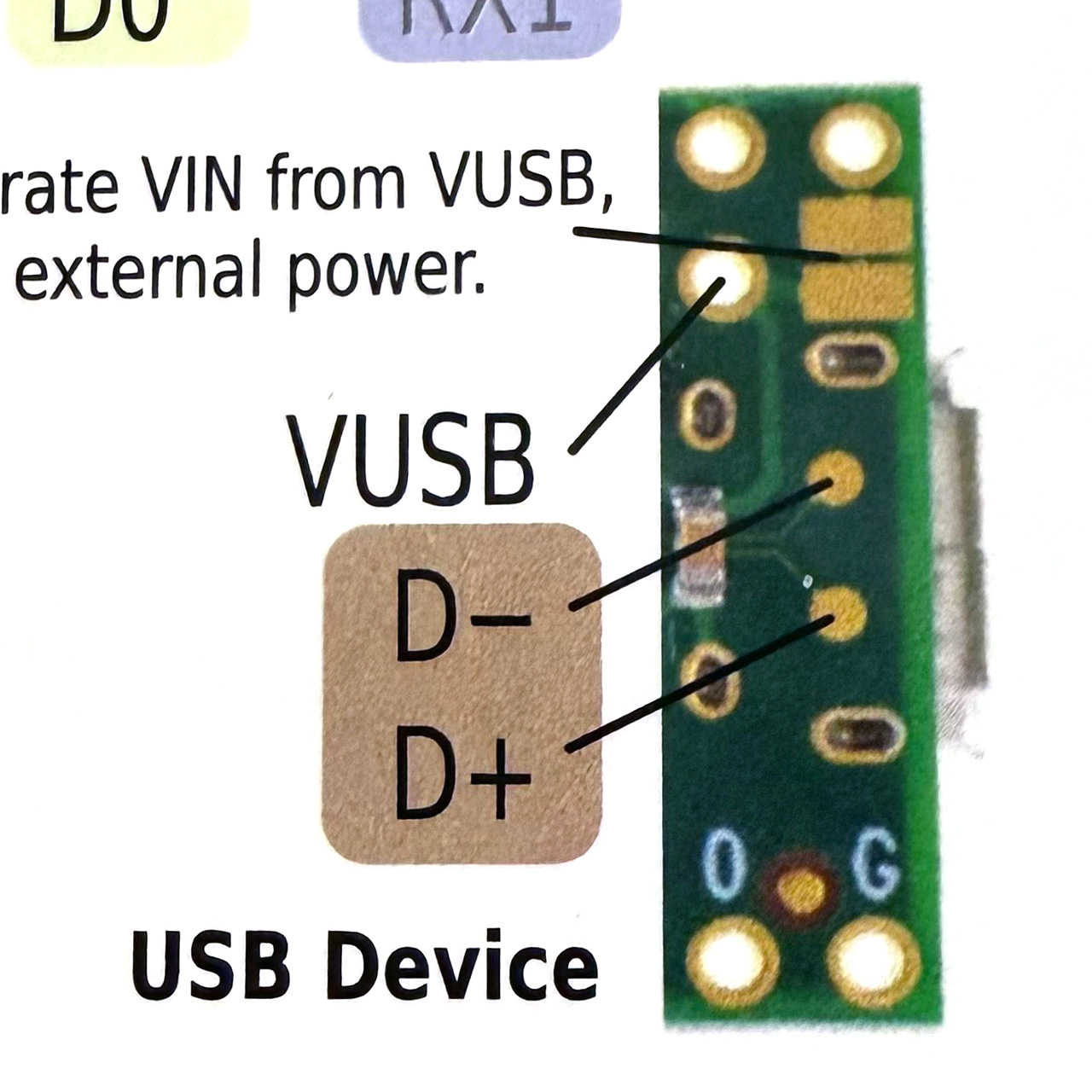

Dann wird das 2-polige Kabel mit dem USB-PC-Anschluss D+ und D- verlötet. Auf der Rückseite des Teensy, unter dem USB Micro Stecker befinden sich 2 beschriftete Lötpads. An die beiden Pads D- und D+ das Kabel anlöten (vorher verzinnen!). Bitte aufpassen, dass beim Anlöten des Kabels keine Lötbrücke zwischen D+ und D- entsteht.

Am Ende des Kabels befindet sich eine 2-pol. Buchse mit einem Winkelstecker (verpolungssicher). Die Buchse mit Kabel vom Winkelstecker trennen und den Winkelstecker dann an die vorgesehene Stelle auf dem Mainboard einlöten. Die Verbindung stellt die Kommunikation des Teensy über die USB-B Buchse X7 im Frontpanel mit dem PC oder MAC her und ist zwingend erforderlich, damit der Schalter (weiße Kappe) USB PWR  ON/OFF auch funktioniert. Zum Testen des Teensy 4.1 im Mainboard kann natürlich die Micro-USB Buchse genutzt werden!

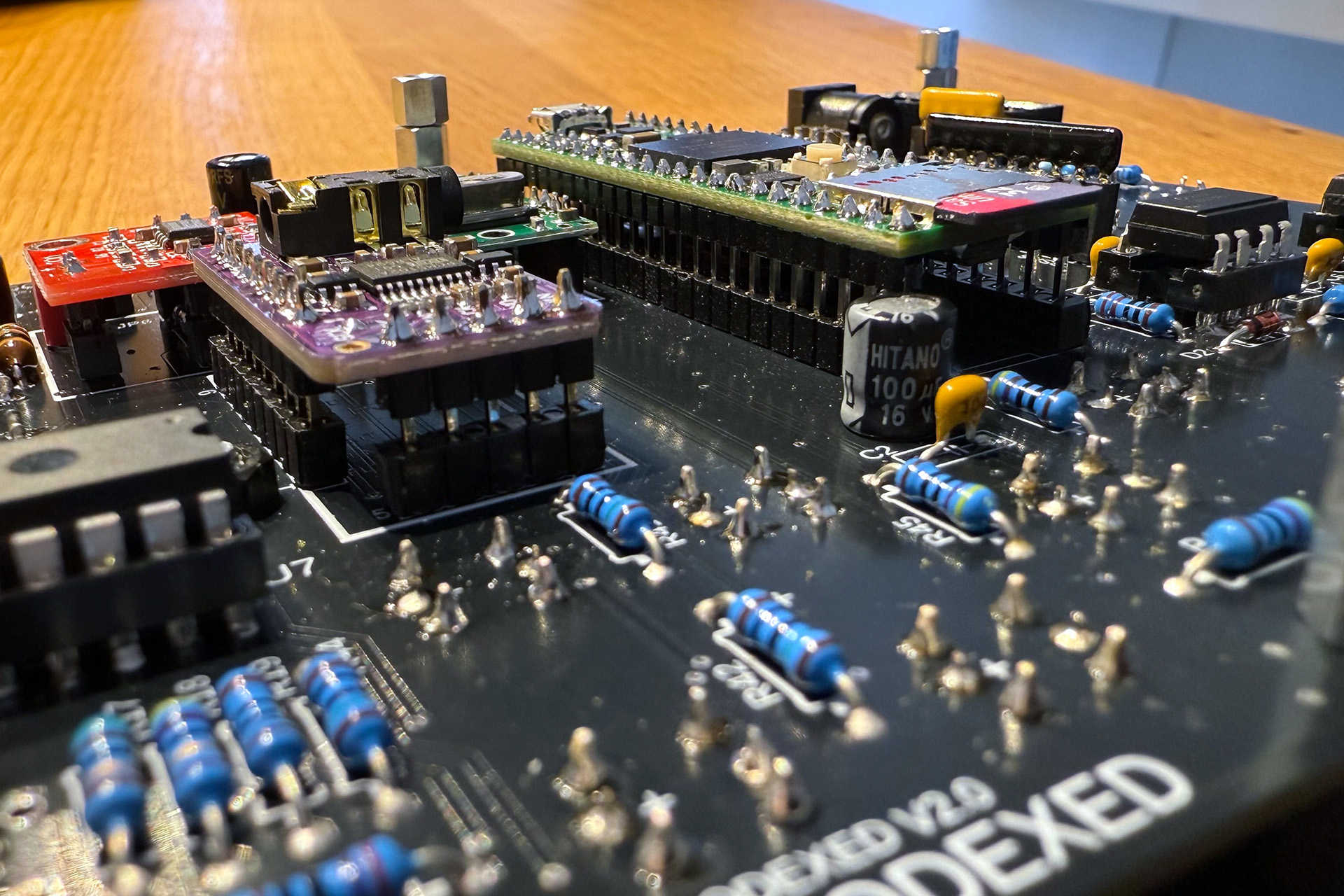

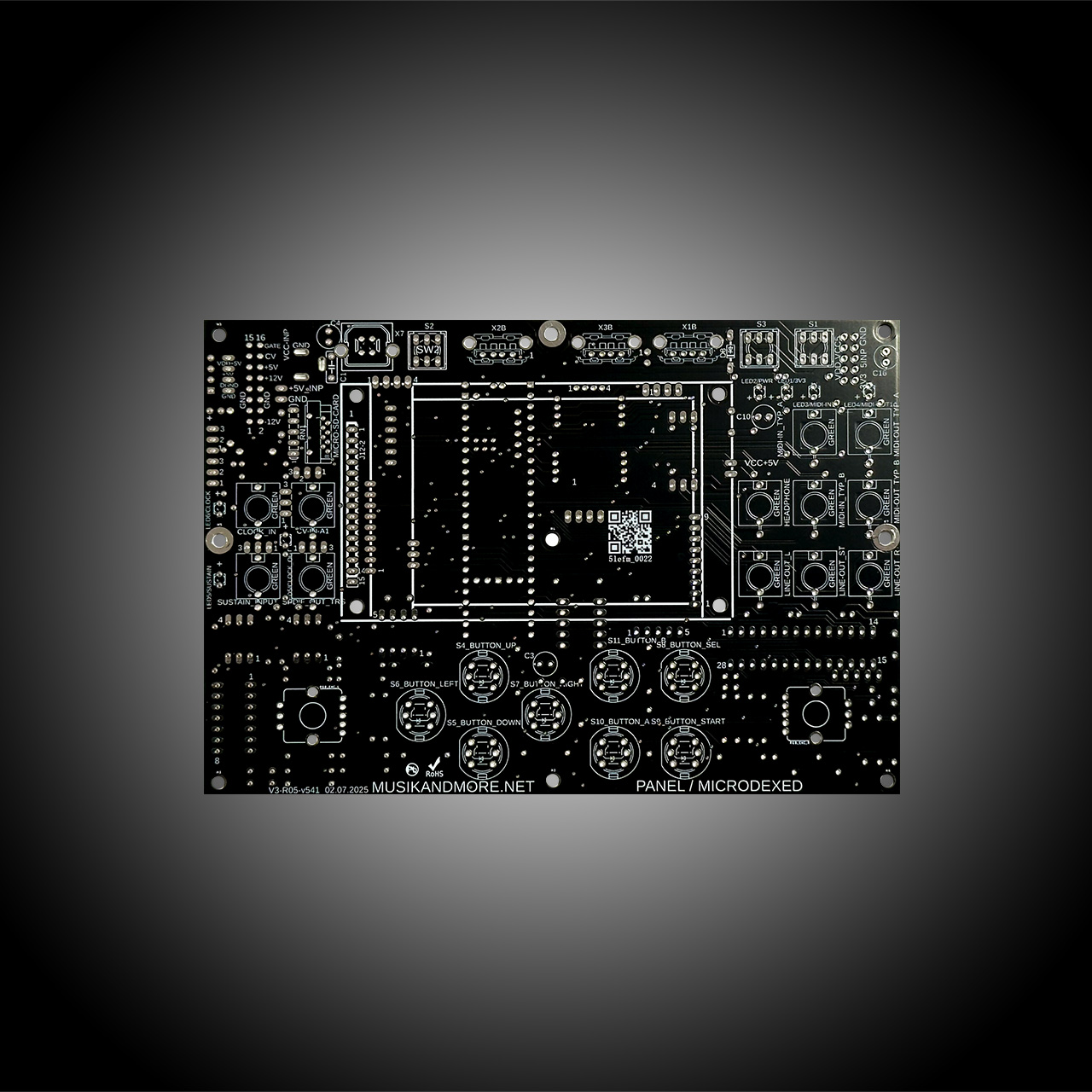

7) Die weitere Bestückung des Mainboards

Alle ICs sind mit hochwertigen gedrehten Fassungen gesockelt. Alle anderen Baugruppen (Breakouts), wie z.B. der PCM5102, Teensy 4.1 usw. sind auf Standard- oder Low Profile Buchsenleisten RM 2,54 gesteckt und werden mit Pfostensteckleisten RM2,54 bestückt. Die einzige Ausnahme ist der USB-Hub 1-4, da werden Buchsen- und Steckleisten im RM2,0 verwendet und die gehören auch zum Lieferumfang. (Siehe auch Pkt.20)

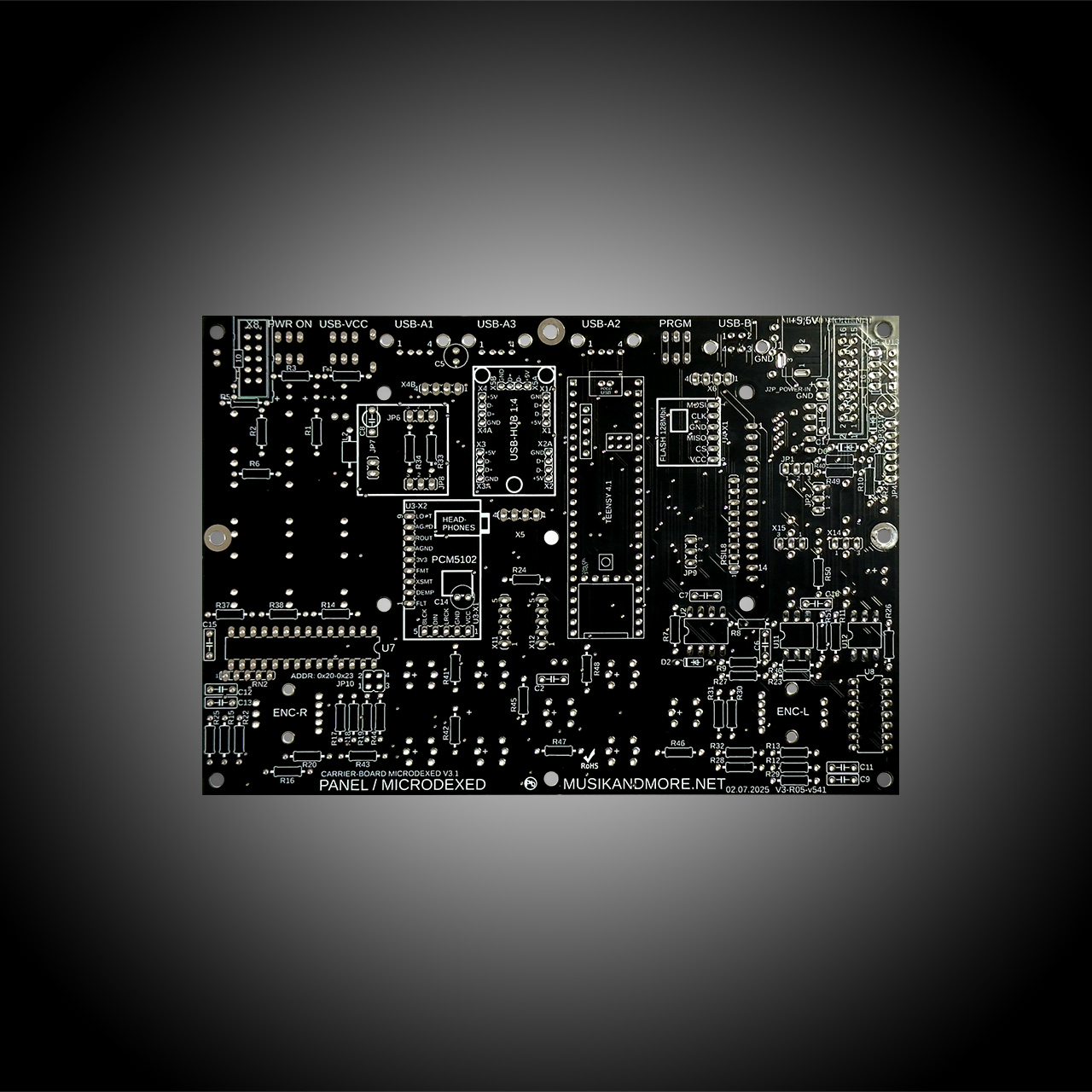

8) Bestückung der Bauelemente auf der Lötseite

Konstruktionsbedingt wird die Mainboard-Platine beidseitig (Bestückungs- und Lötseite) mit Bauelementen bestückt. Die Vorgehensweise für die Bestückung der Platine auf der „Lötseite“.  Alle Bauteile praktisch nach Bauhöhe der Bauelemente fixieren und verlöten:

• erst die Diode D2 1N4148 und D8 Zenerdiode 5,1V
• dann die Metallschicht-Widerstände (sind alle am Papiergurt von uns beschriftet)
• erst die R40 und R49 die gekennzeichneten Metallschicht-Widerständen mit 0,1% Toleranz
• dann die Metallschichtwiderstände 1% R17, R18, R19 und R30, R31, R32 für die RGB Encoder LEDs (spezielle Werte um das Farbverhältnis RGB anzupassen)
• dann alle restlichen Metallschicht-Widerstände mit 1% Toleranz
• die beiden Induktivitäten L1 100µH (Farbcodetabelle wie für die Widerstände)
• nun die 2 Supressordioden D6-D7 bestücken und auf die „silber-weiße“ Markierung achten. Die Markierung muss mit der Markierung auf dem Bestückungsaufdruck übereinstimmen.

Hinweis: diese Dioden (1N5817) begrenzen die Eingangsspannung auf 3,3V vom VOL-Pedal Input und schützen auch vor Verpolung (negative Eingangsspannung). Da an den Buchsen SUSTAIN Pedal (GATE IN) und CLOCK IN eventuell Spannungen zwischen 5V und 10V anliegen können, begrenzen die Dioden die Eingangsspannung hinter dem Spannungsteiler auf 3,3V (das ist eine reine Schutzbeschaltung). An den Eingängen des Teensy 4.1 darf keine Spannung größer 3,3 V anliegen!

8.1) Bestückung der Bauelemente auf der Lötseite (Fortsetzung)

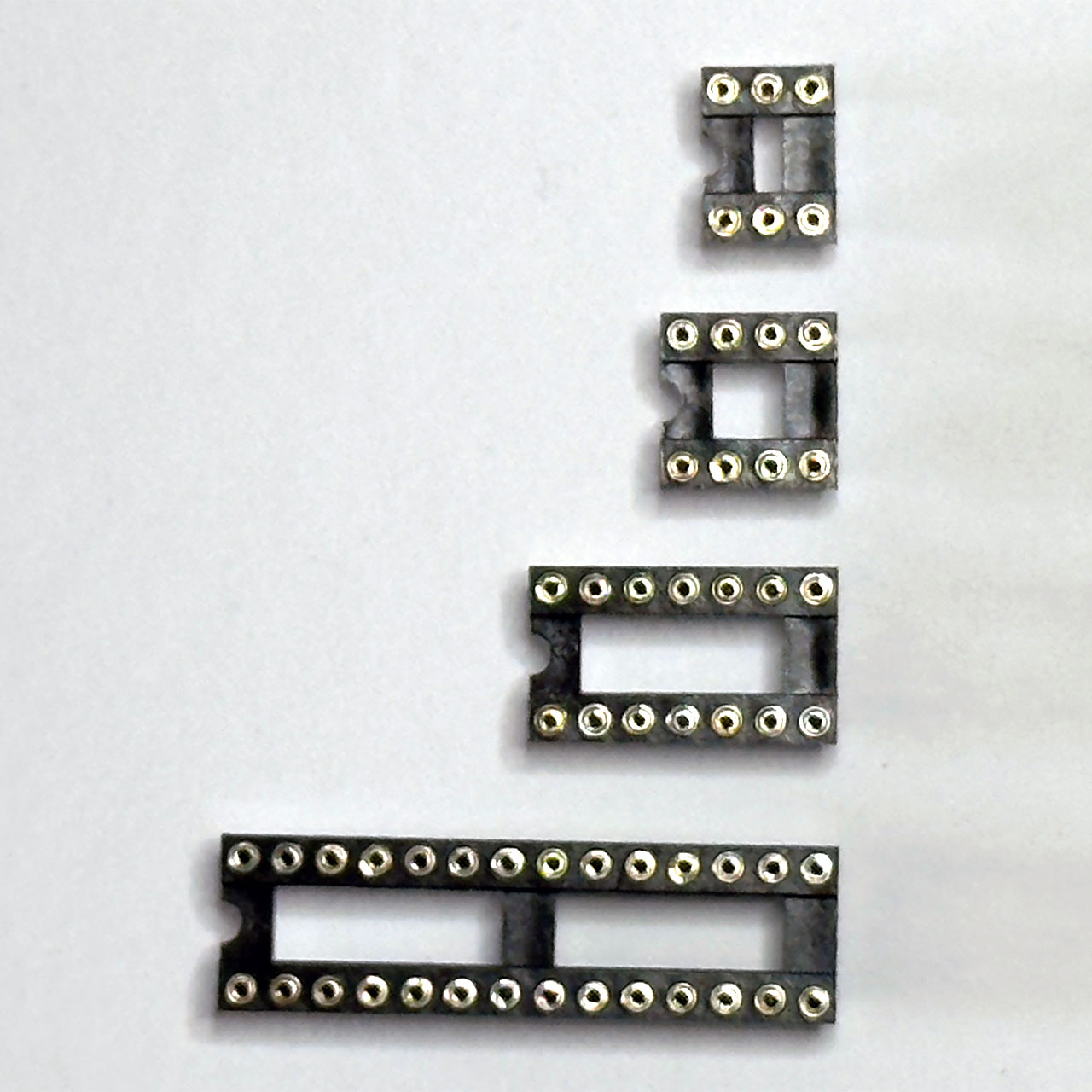

• danach alle IC Fassungen 6/8/14/28pol.
• dann die SIL-Widerstandnetzwerke RN1/RN2/10K mit 5-Pins und RSIL8/10K mit 9-Pins (der Punkt/Markierung ist PIN 1)

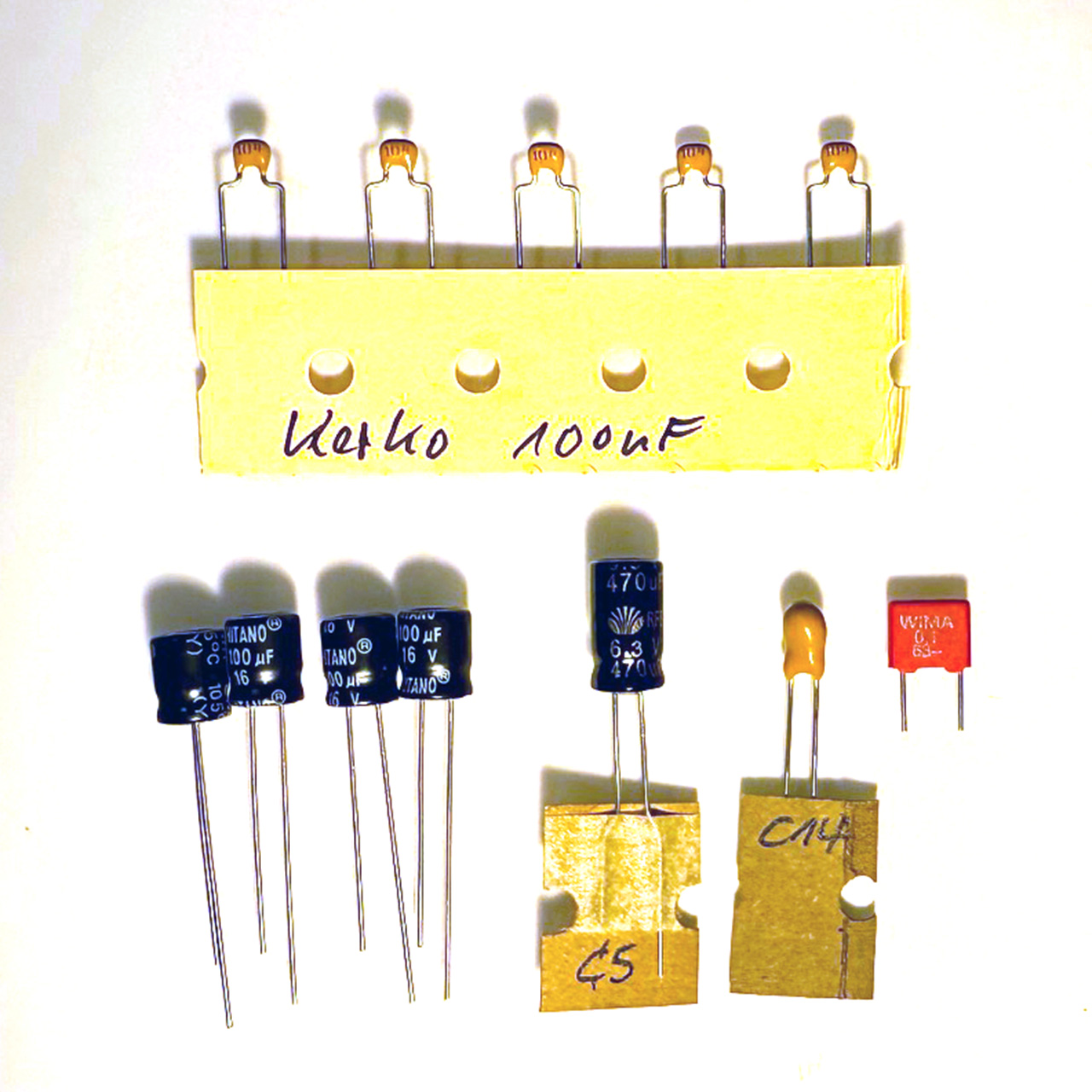

• dann alle keramische Kondensatoren 10nF (Code 103k) und 100nF (Code 104k)
• dann alle Elkos 100µF/16V C3, C4, C5, C10, C16, C19 und der Tantal-Kondensator C14, 10µF. (Bitte auf die Polarität achten, das lange Bein ist +.)

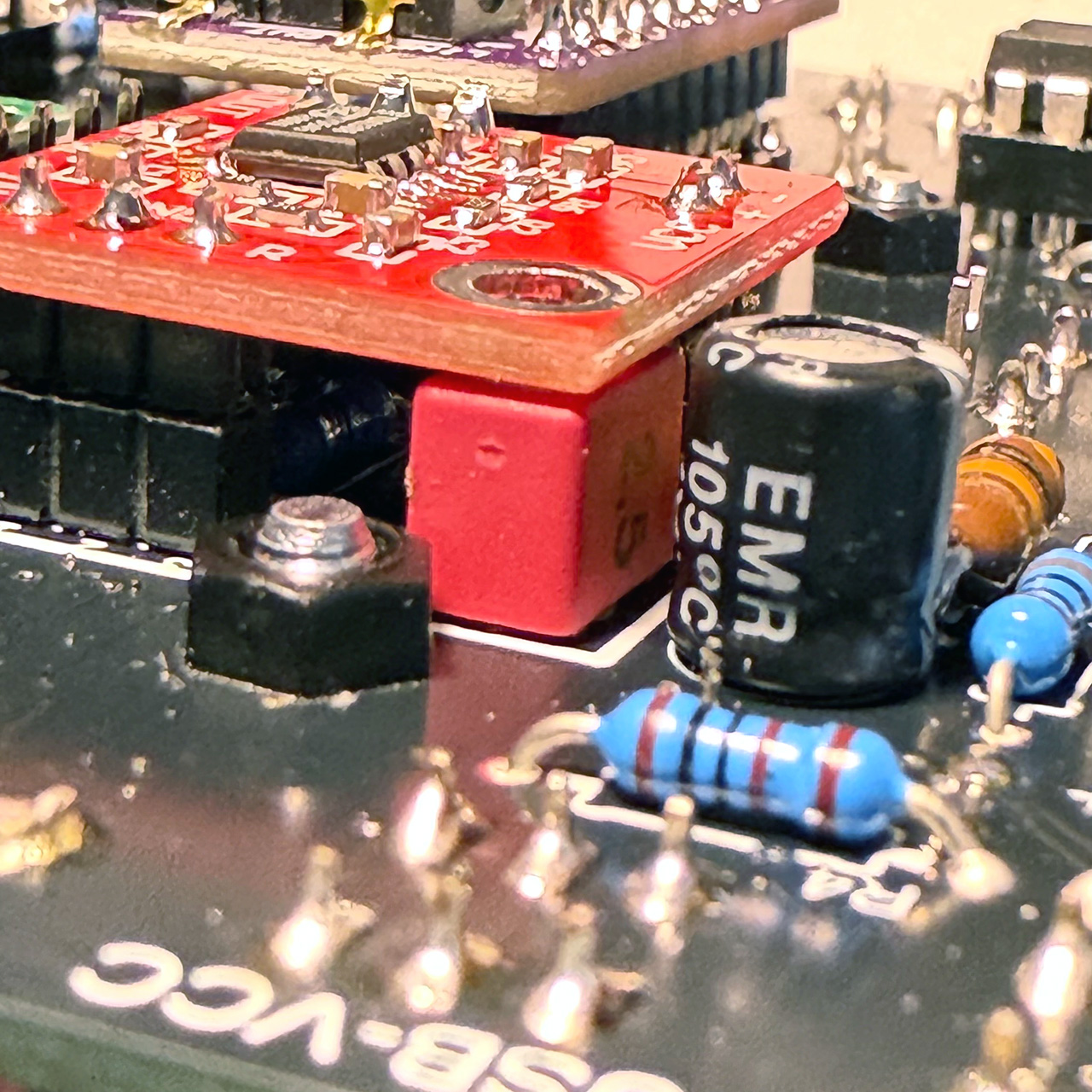

• nun den MKS/MKT 0,1µF Kondensator C8 einlöten. Vorher testen – der sitzt dann unter dem gesteckten Headphones-Amp, wenn der C8 zu hoch sein sollte dann leicht abgewinkelt einlöten, die Pins sind lang genug.

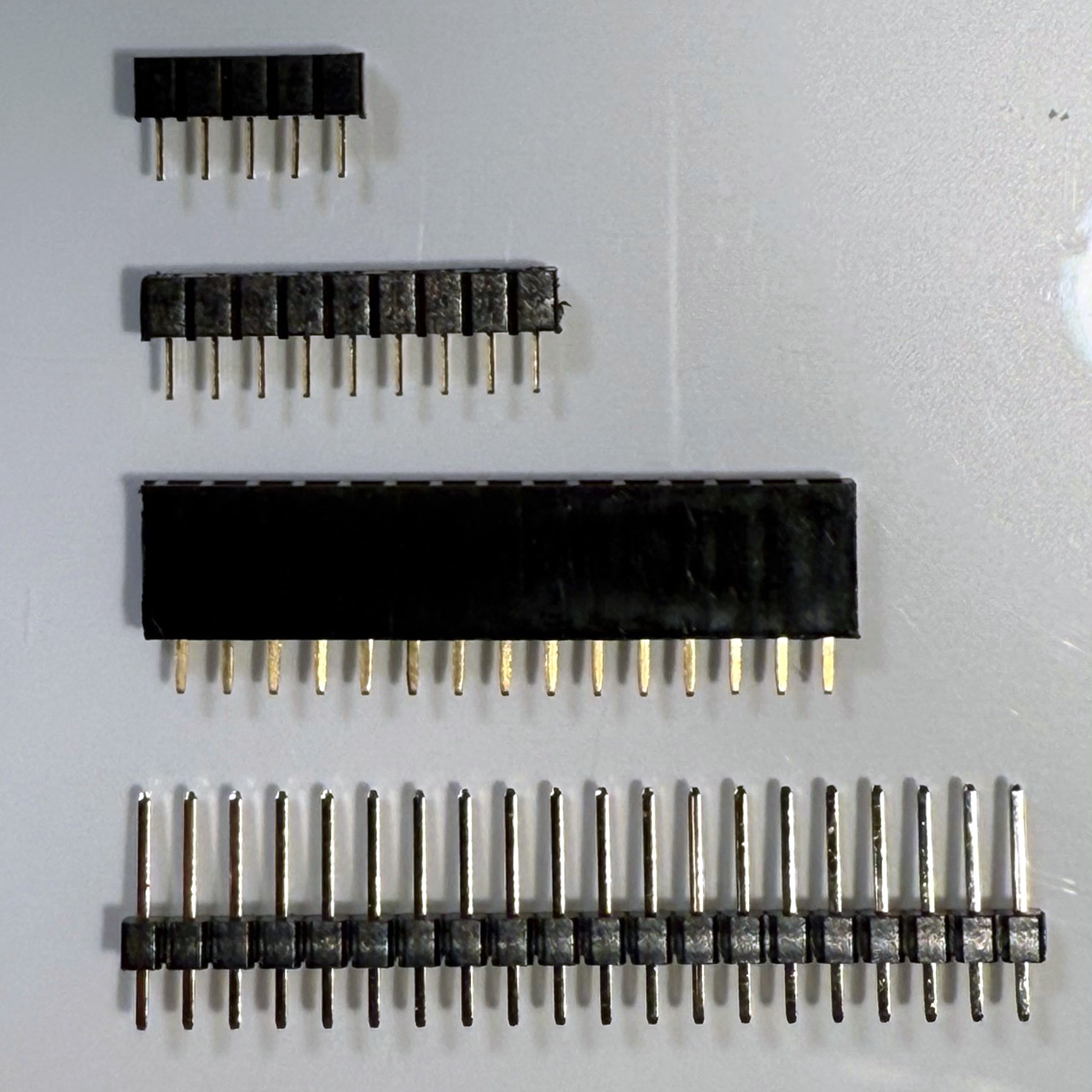

• dann alle Buchsen- und Pfostensteckleisten bis auf U4-X1 6pol. (entfällt – nicht einlöten!) einlöten. Die Leisten auch erstmal mit 1-2 Lötpunkten fixieren und gerade ausrichten.
• Bitte Pkt.8.2 beachten !!!

8.2) Bestückung der Bauelemente auf der Lötseite – Verbindungsstecker für MIDI-to-CV und PEDAL-USB Optionen

• Normal Profile Buchsen und Steckerleisten für Midi-to-CV und Pedal-USB Breakout
• Jumper JP9 lange (14mm) Steckerleiste 1x3pol. 1-2 = CLOCK OUT / 2-3 = SPDIF OUT

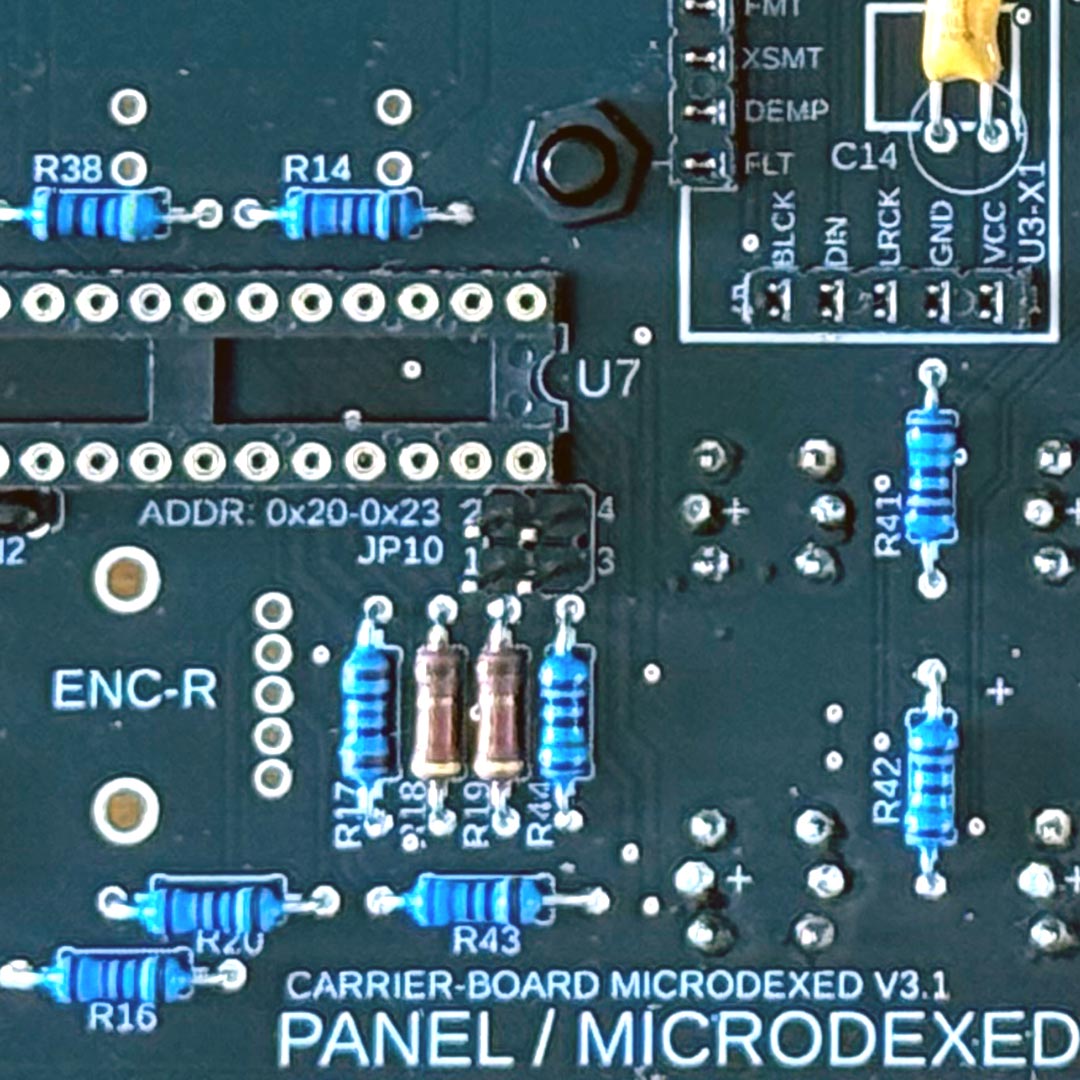

• Jumper JP10  lange (14mm) Steckerleiste 2x2pol. für MCP23017 (1-2 = 0x20 Adresse 0 / 3-4 = 0x20 Adresse 1)
• vollständige Jumper, Stecker- und Buchsenleisten Bestückung

WICHTIG: Auf dem NAVIPANEL Mainboard muss bei Verwendung der Pedal-USB-Option der JP10 ADDR 0x20 gejumpert werden. Wenn das nicht passiert wird der MCP23017 I2C Chip nicht initialisiert und es leuchten keine RGB-Leds und Button-Leds.

9) Bestückung der Bauelemente Eurorack 16pol. / DC Buchse / USB-C

• nun die hohe Wannensteckleiste 16pol. für Eurorack-Spannungsversorgung (nur +5V und GND werden benötigt).

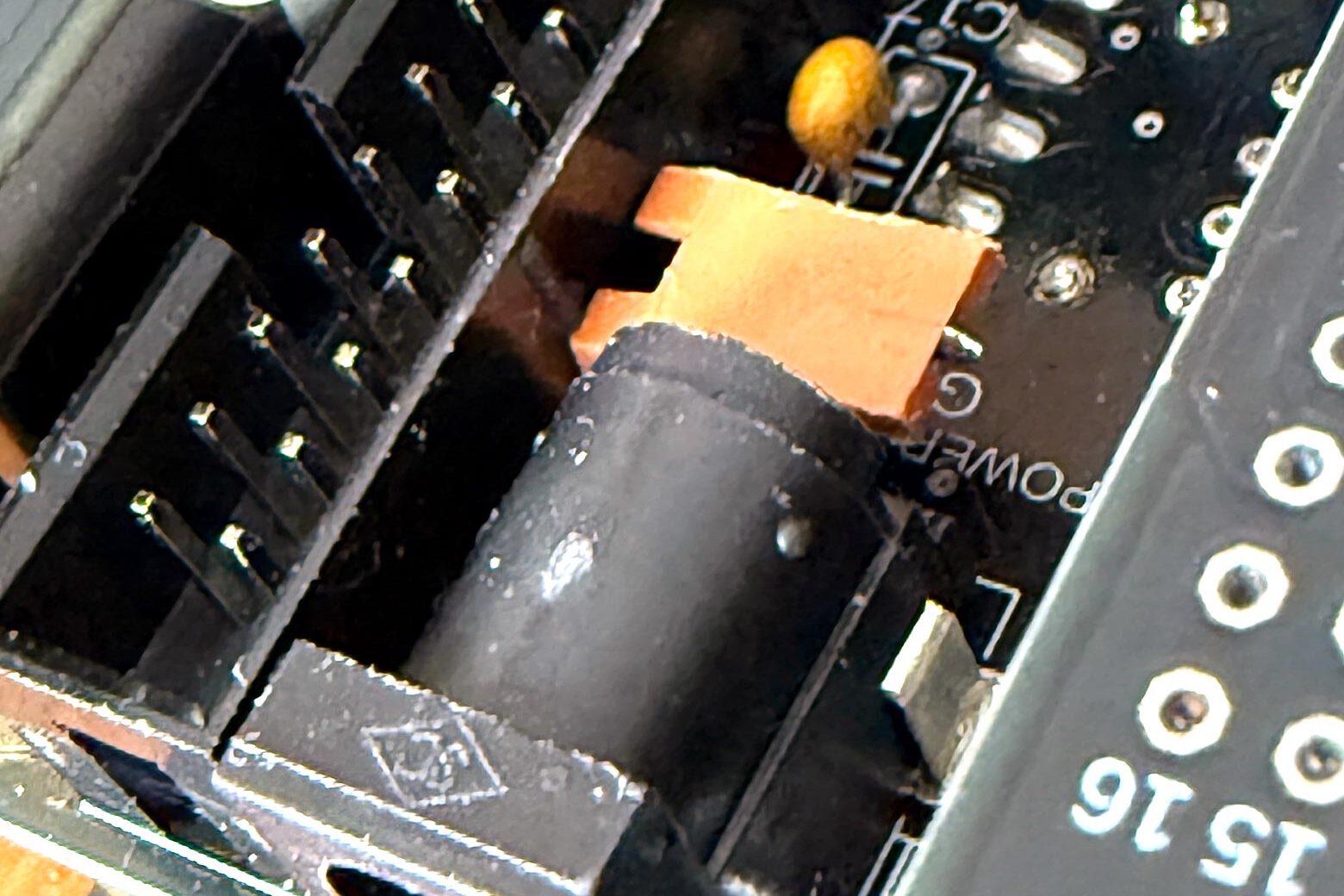

• die +5V DC-Buchse J1=5,5×2,1mm  und den J2P_POWER-IN Winkelstecker einlöten, (für die USB-C Versorgung) und dann ist die “Lötseite“ auch schon fast fertig…

10) Bestückung der Frontseite Bedienelemente und Buchsen

Dann ist die „Bestückungsseite“ mit dem 3,2“ kapazitiven TFT-Touch-Display, den TRS 3,5mm Buchsen, 8x LED-Tastern, 2x Schalter, 1x Taster und 3 USB-A Buchsen, 1x USB-B Buchse, 2x RGB Encodern, 6x rote LEDs mit Abstandhaltern und dem Micro-SD-Card-Slot dran. (Bitte Vorsicht beim Einlöten des Micro-SD-Card-Slots! Am besten mit gesteckter Micro-SD-Karte einlöten, das verhindert ein mögliches Durchlaufen von Lötzinn!)

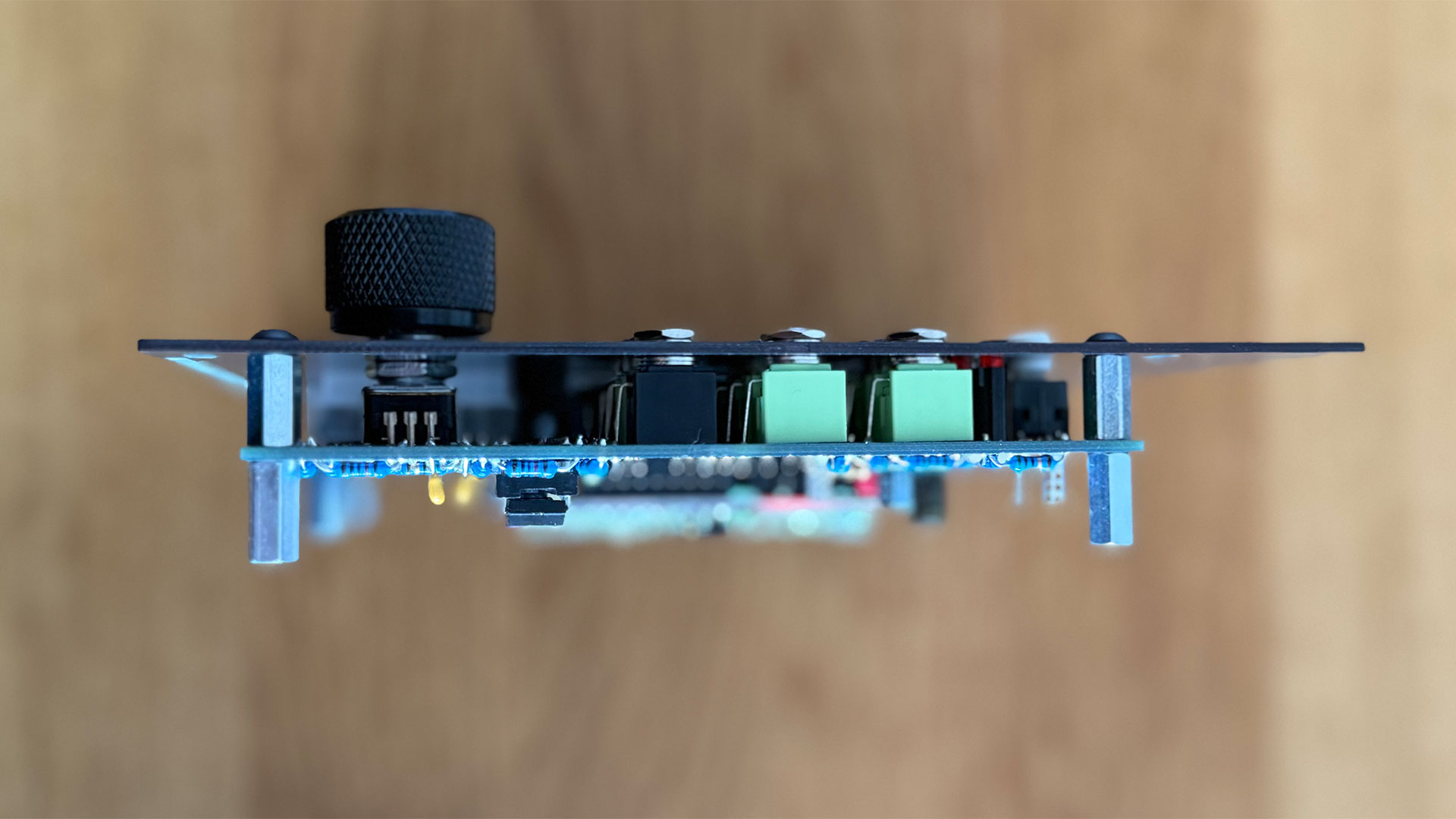

Das Mainboard PCB wird mit den Sechskantbolzen M3x11 I/I für die Montage des Frontpanel und den KST M3x6 I/A mit Muttern für das TFT-Display vormontiert. Dann sieht man genau wie das ganze Produkt fertigmontiert aussieht. Die Befestigungsschrauben auf Bestückungs- und Lötseite sind mit ISK M3x6mm Typ ISO 7380-1 (2mm Sechskantschlüssel) befestigt.

Die Low-Profile-Buchsenleiste 14pol. für das TFT muss in der Höhe horizontal mit dem Frontpanel ausgerichtet werden. Die Anschlussstecker vom TFT werden auf 2,9mm (Pkt.5) gekürzt, um so den maximalen Abstand von 6mm zum Frontpanel einzuhalten. Nur so ist das TFT-Display bündig mit dem Frontpanel. Die M3x5 Senkkopfschrauben dienen zur genauen Fixierung des TFT-Display.

Die Reihenfolge für die Bestückung der Frontelemente ist wie folgt:
Generell werden alle Frontelemente erstmal mit nur einem Lötpunkt fixiert.
Wichtig nicht alle Lötpunkte sofort verlöten. Es ist fast unmöglich die komplett festgelöteten Bauteile nachträglich auszurichten oder wieder heil auszulöten. Dazu empfehlen wir das TFT-Display auf dem Mainboard einzustecken und mit den SK M3x5mm Senkkopfschrauben zu fixieren.

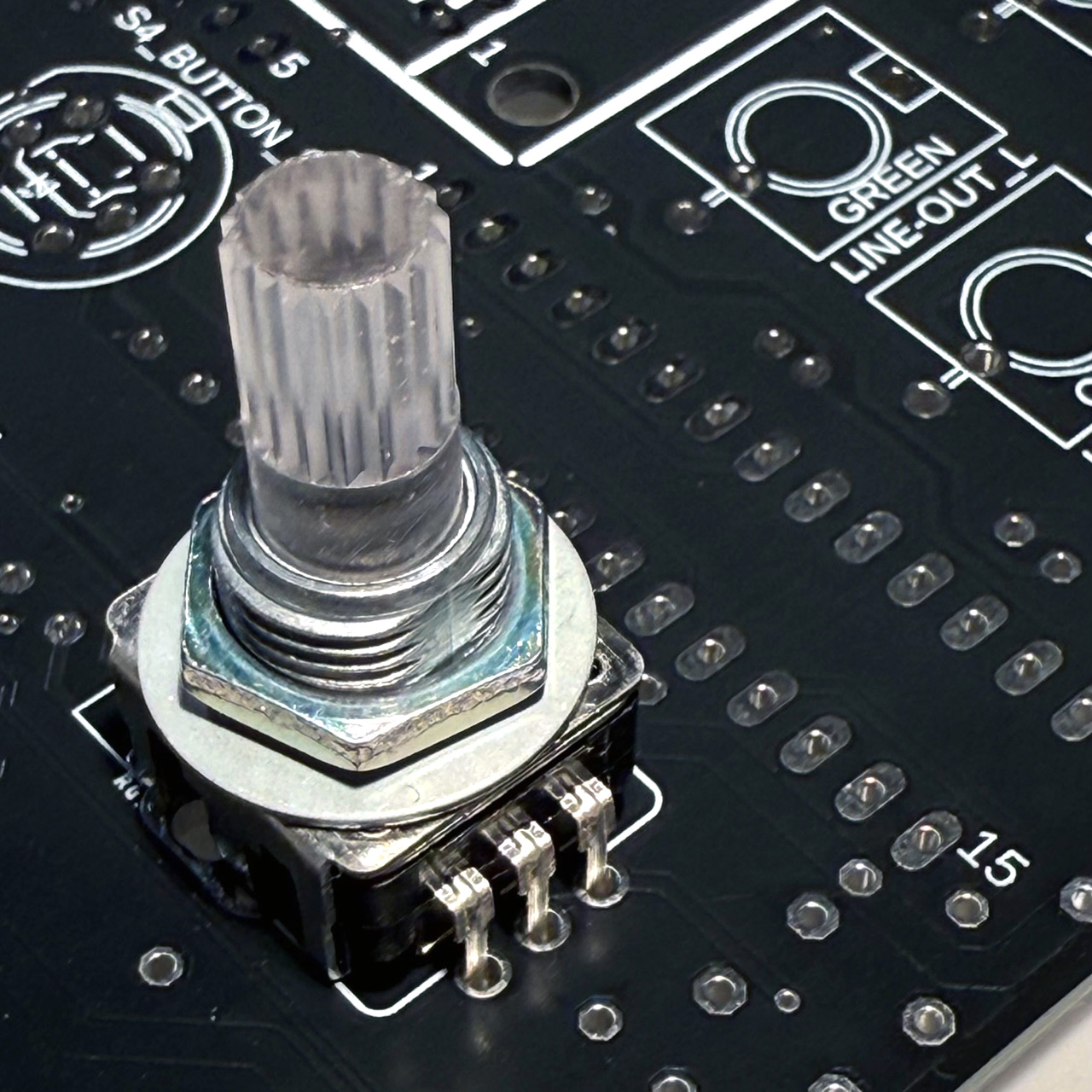

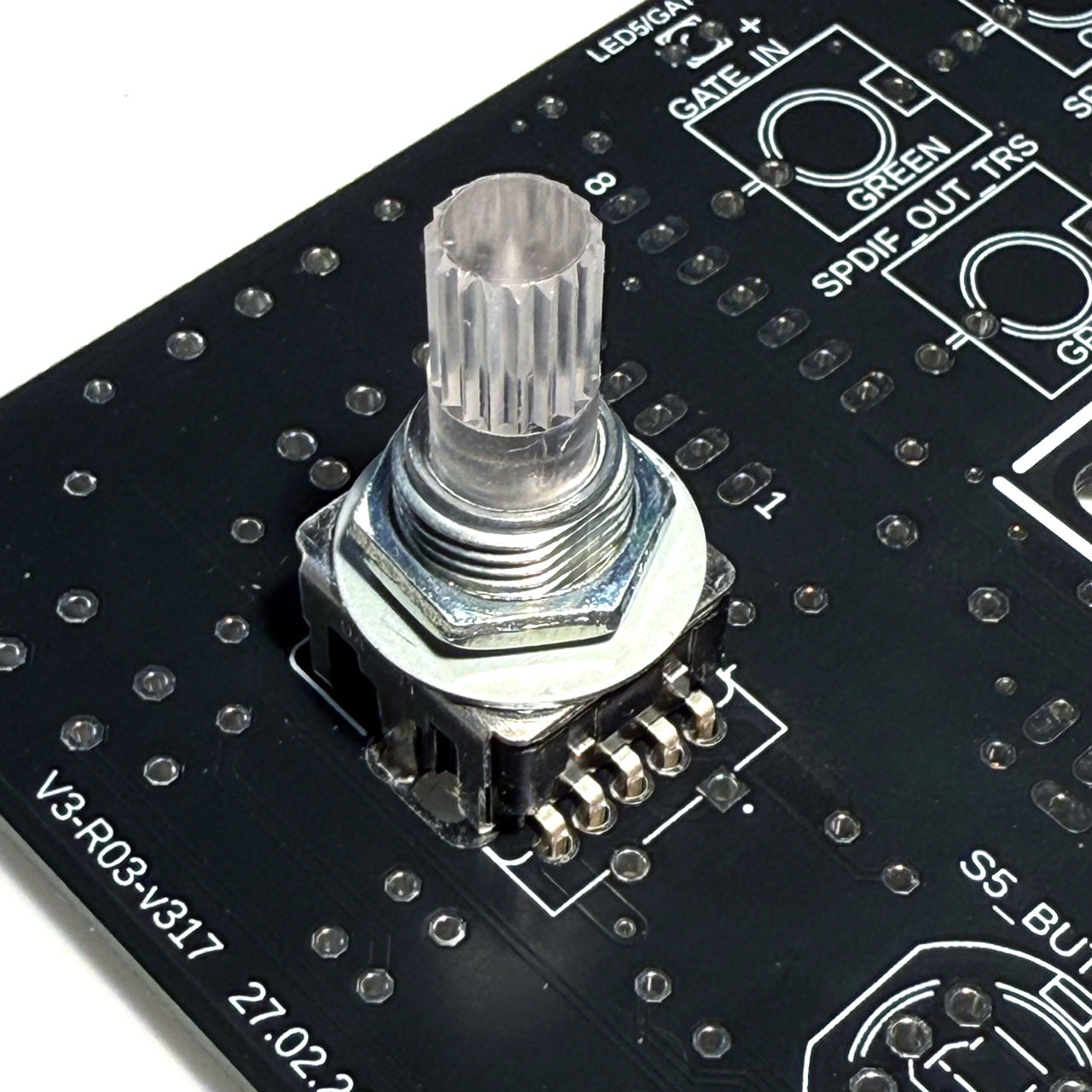

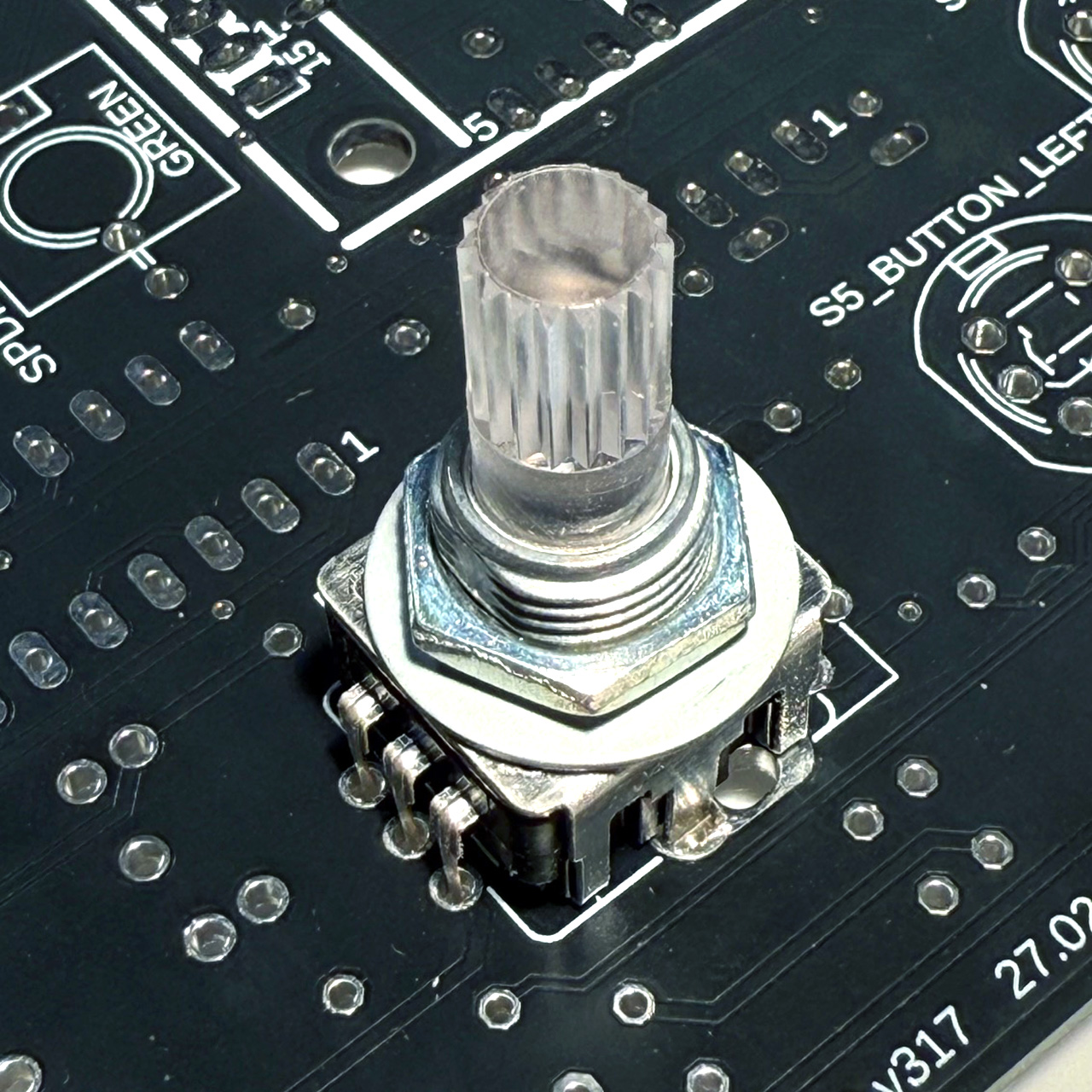

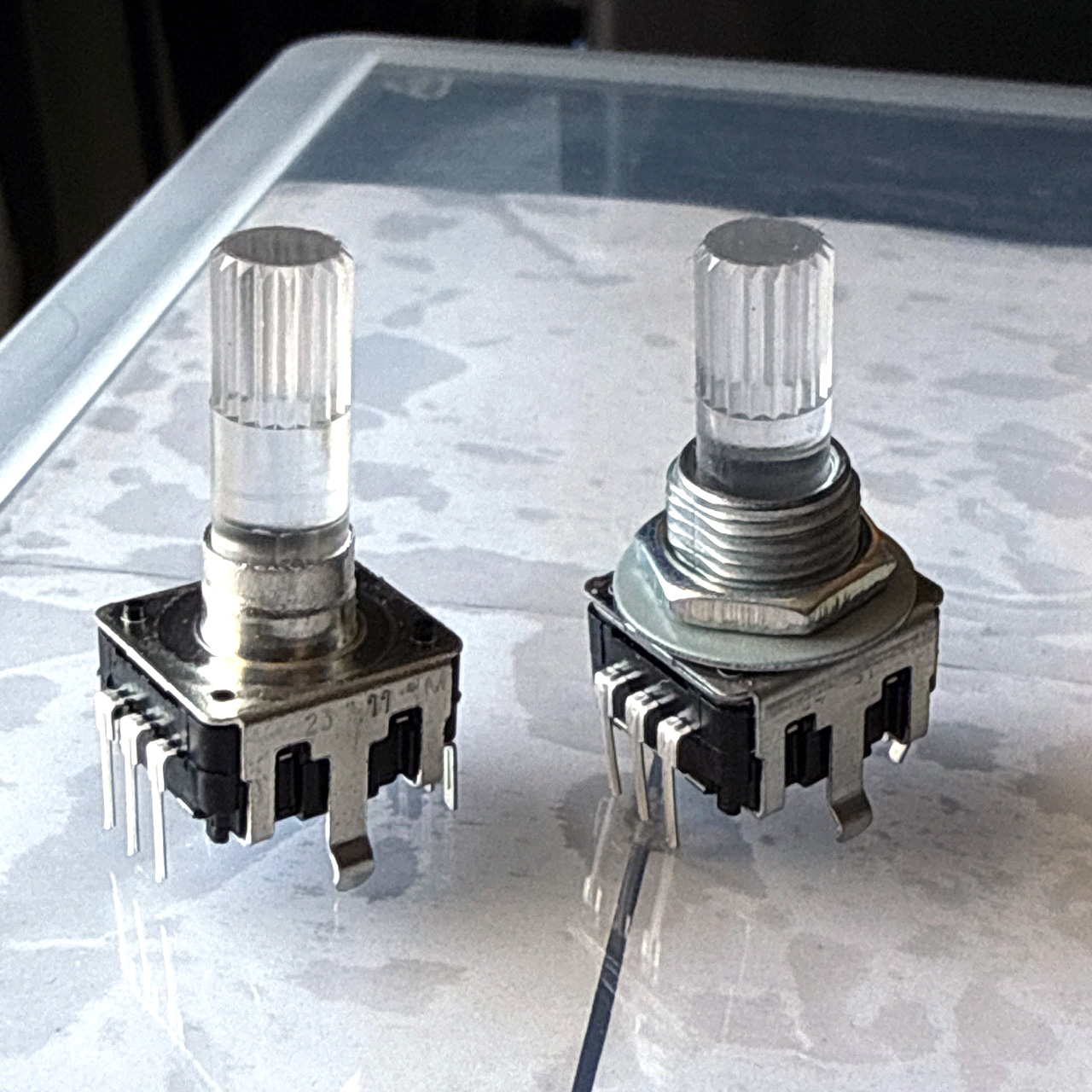

11) Bestückung der RGB-Encoder

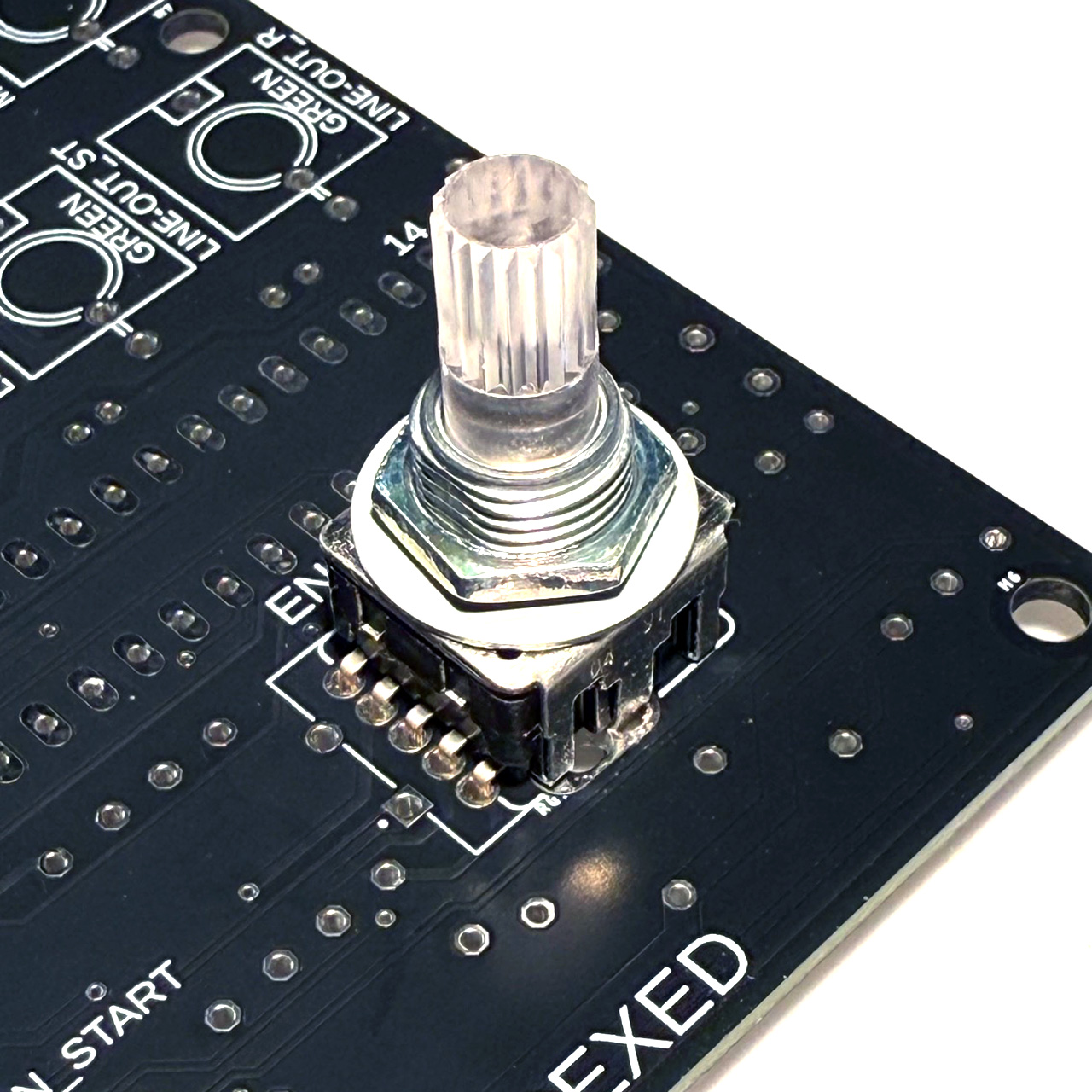

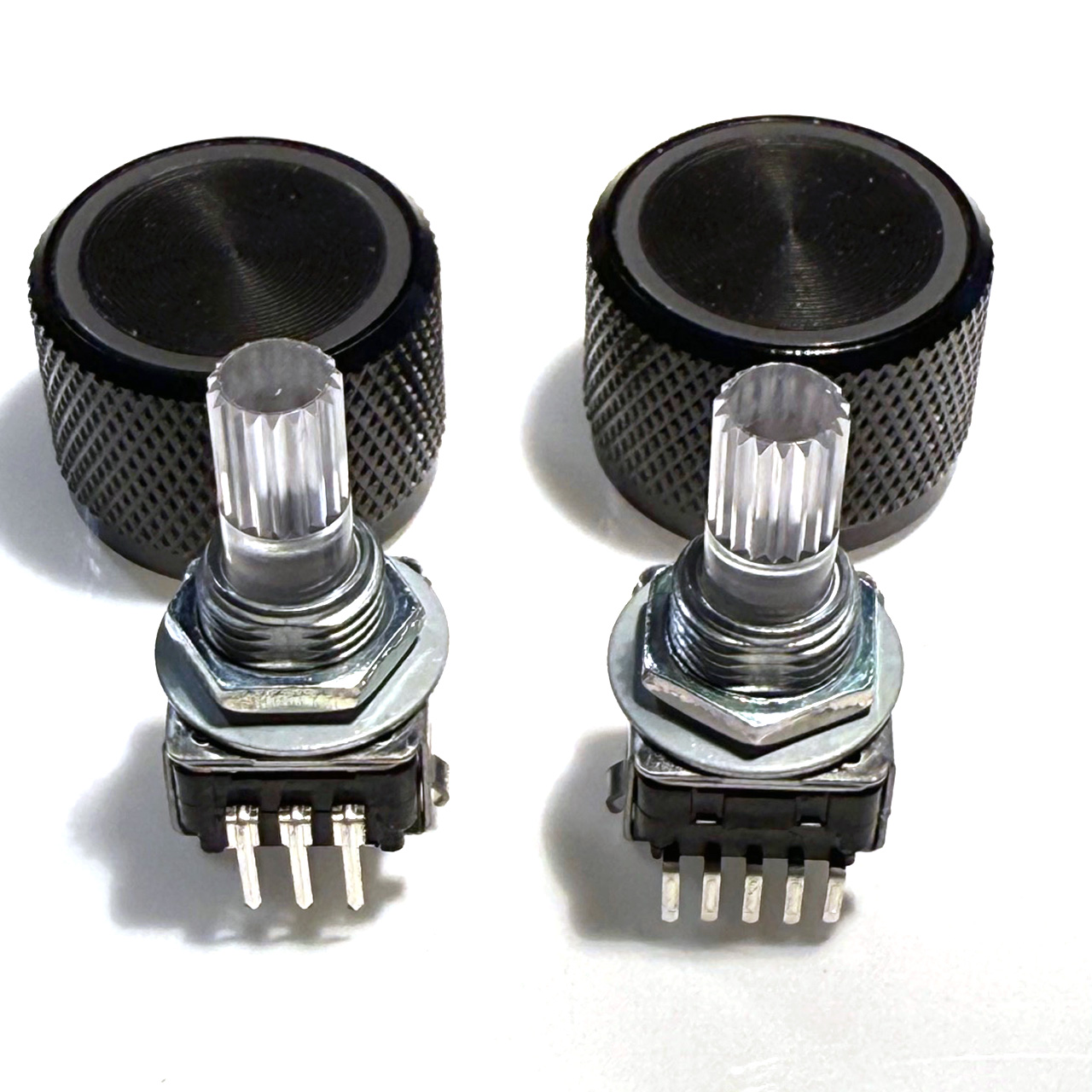

jetzt die 2 RGB R/L Encoder einsetzen 3/5 Pins und mit 1 Lötpunkt fixieren. Durch die Metalllaschen der RGB-Encoder geht diese stramm in die „Befestigungslöcher“. Bitte vorsichtig einbauen! Die Befestigungsmutter wird vor dem Einbau des Panels so justiert das die Mutter nur unter dem Frontpanel stützt. Die Encoder werden NICHT von oben auf dem Frontpanel verschraubt!

Hinweis: Bitte die Einsteckposition der beiden Encoder genau einhalten!

Zur Info: das Mainboard ist nur noch für RGB-Encoder (3/5 Pins) ausgelegt. Die Software dieses DIY-Kit unterstützt nur noch die RGB-Encoder.

RGB Drehknöpfe für Encoder:

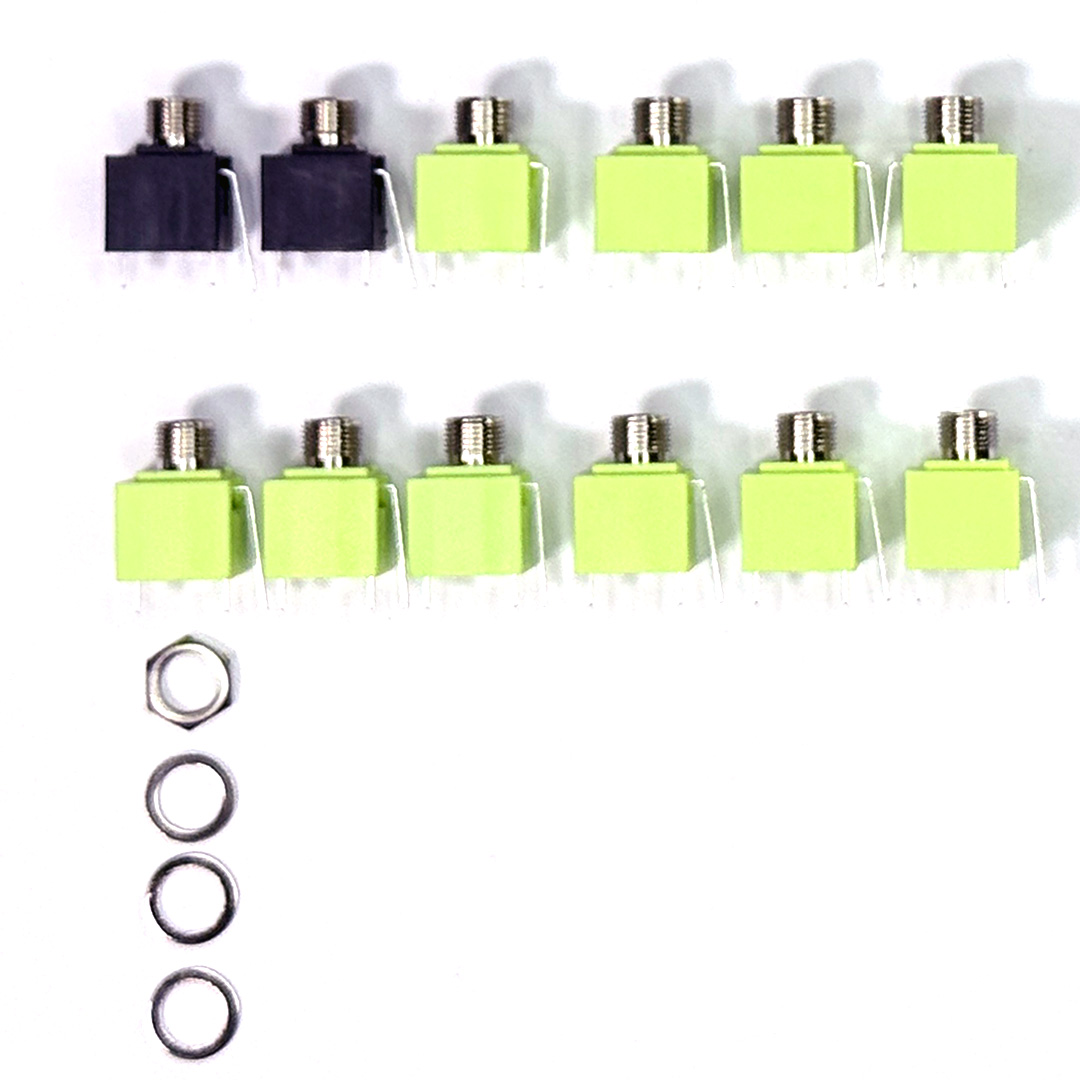

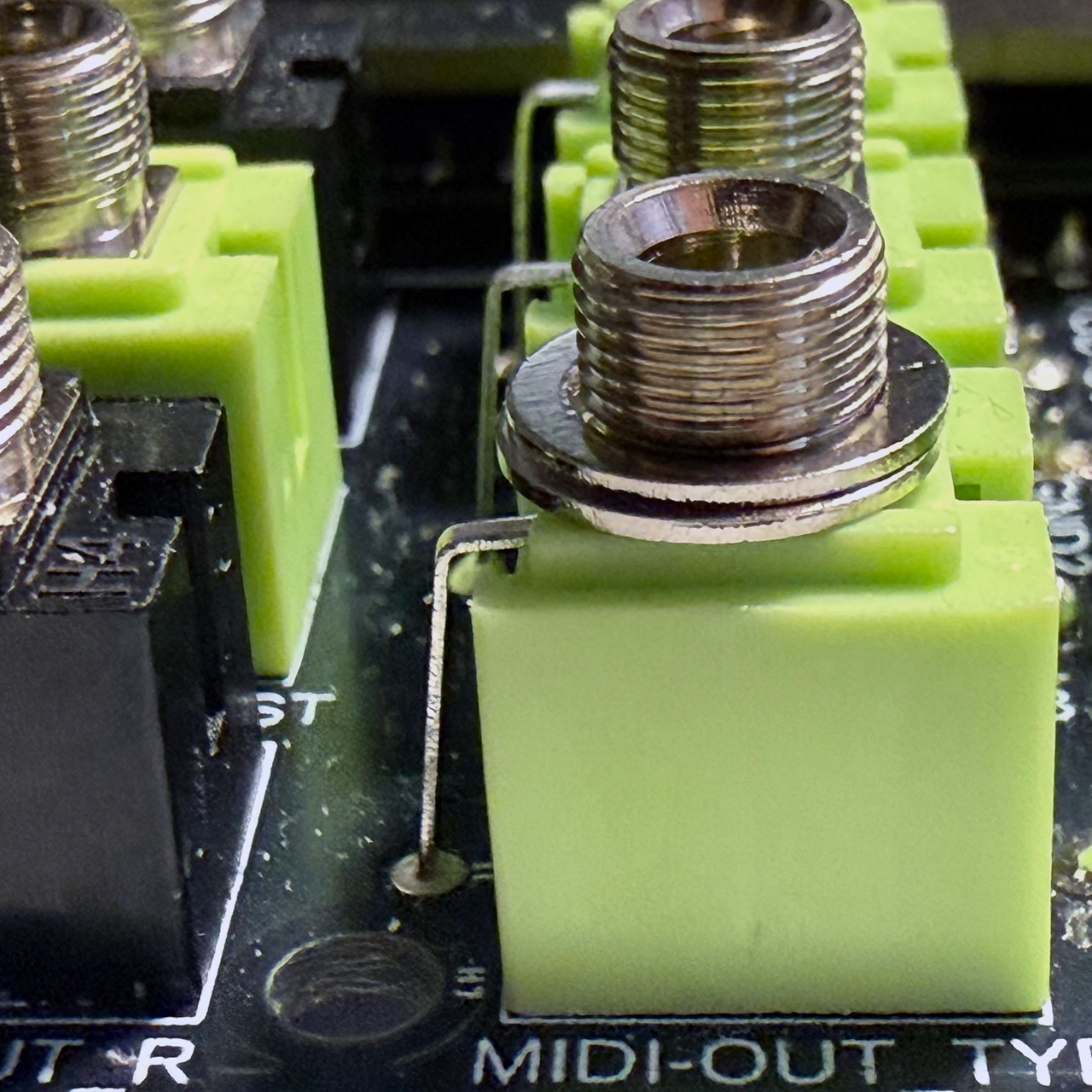

12) Bestückung der TS/TRS-Buchsen

Jetzt werden die TS/TRS-Buchsen eingesetzt.

• 2x TS- (schwarz) Mono und 10x TRS-Buchsen (grün) Stereo

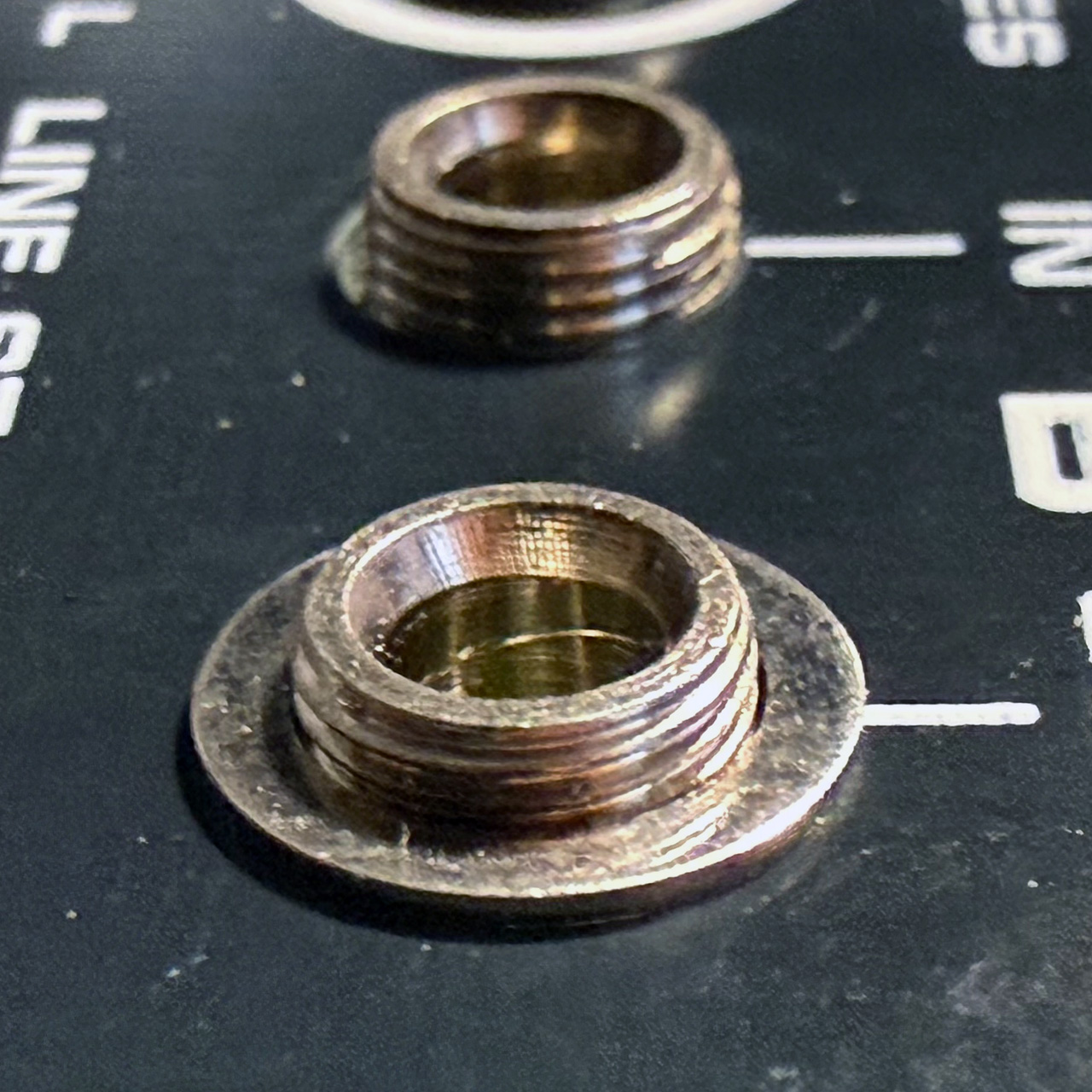

• danach jeweils 2 Stück 6mm U-Scheiben pro TS/TRS Buchsen (gesamt 24 Stück) aufstecken.

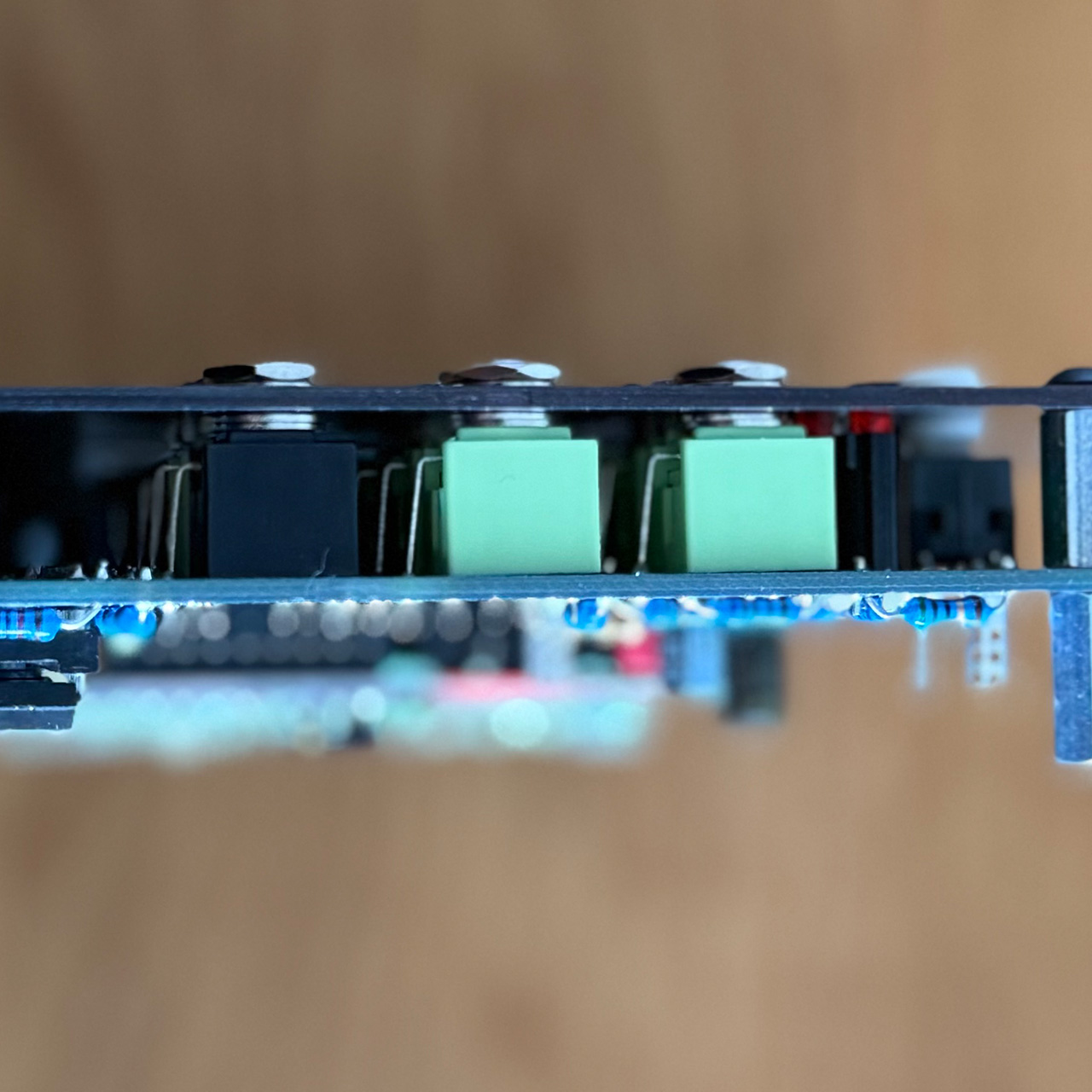

• Die U-Scheiben dienen dem Höhenausgleich zum Frontpanel. (Reserve 2x U-Scheibe 1xMutter)

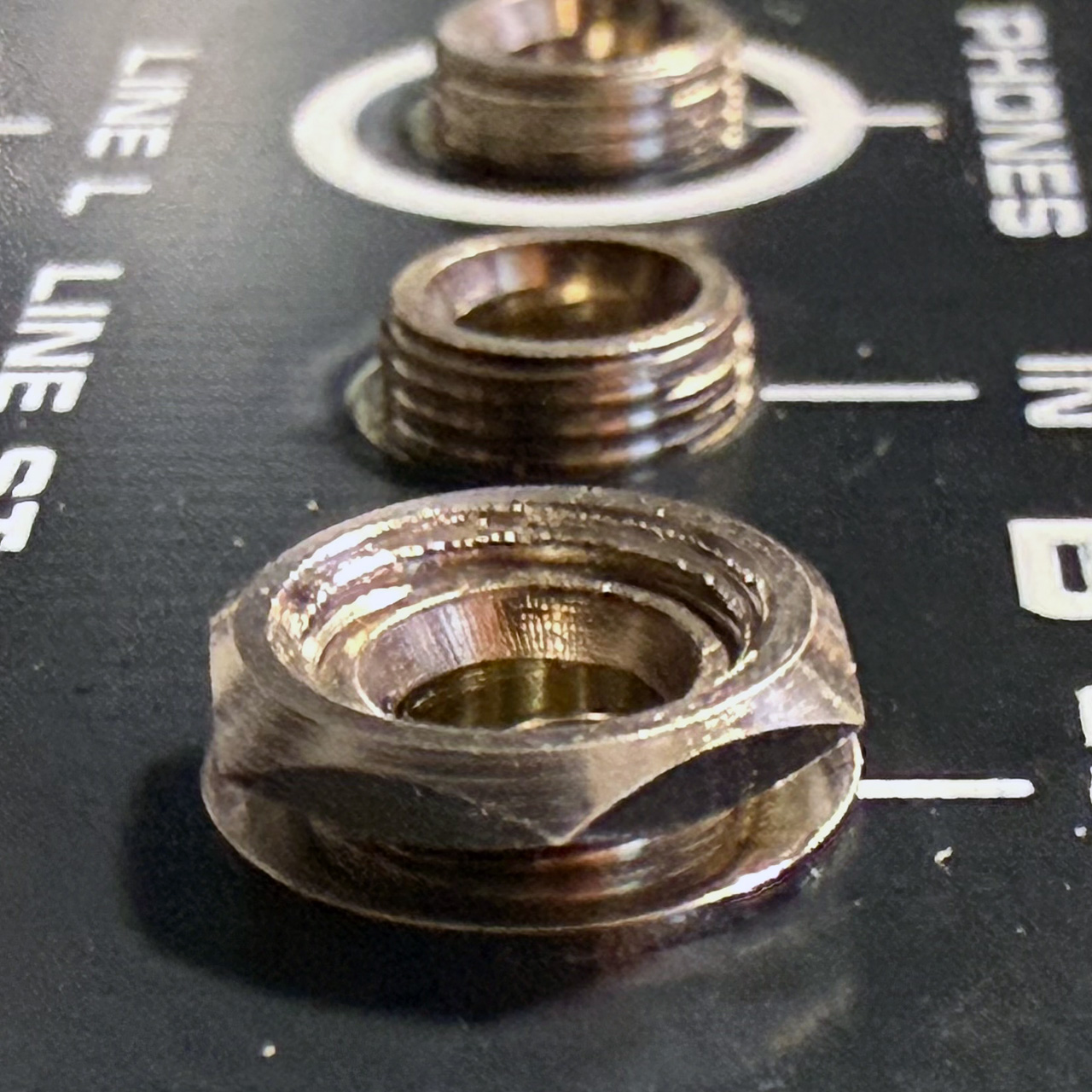

Zur Info: Beim Befestigen der TS/TRS-Buchsen durch die U-Scheibe und Sechskantmutter auf dem Frontpanel wird das Frontpanel ohne die 2 U-Scheiben nach unten gebogen, deswegen jeweils 2 Stück U-Scheiben pro Buchse unterlegen, dann kann man die Buchsen mit der M6 Sechskantmutter (SW 8mm) und U-Scheibe später mit Gefühl festziehen.

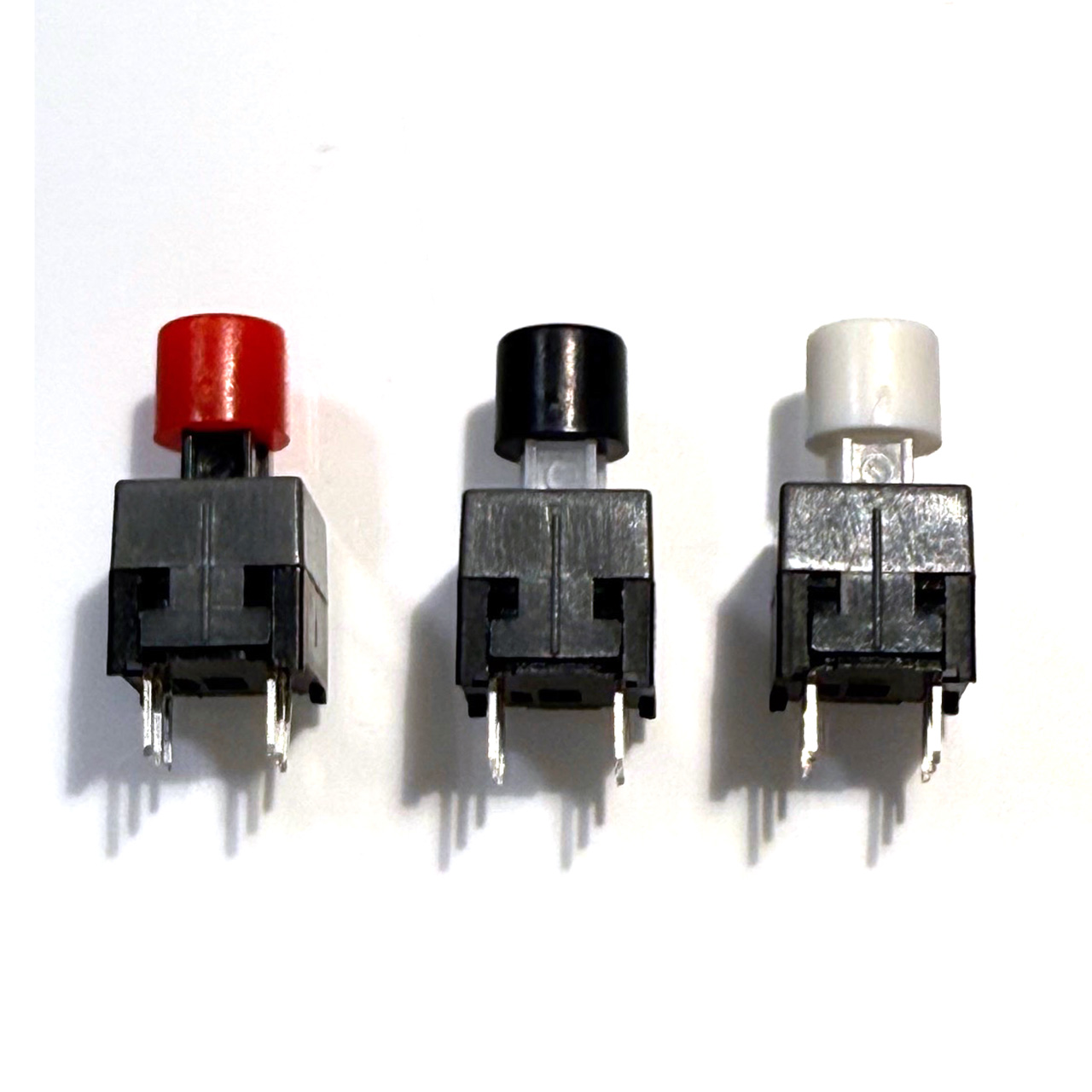

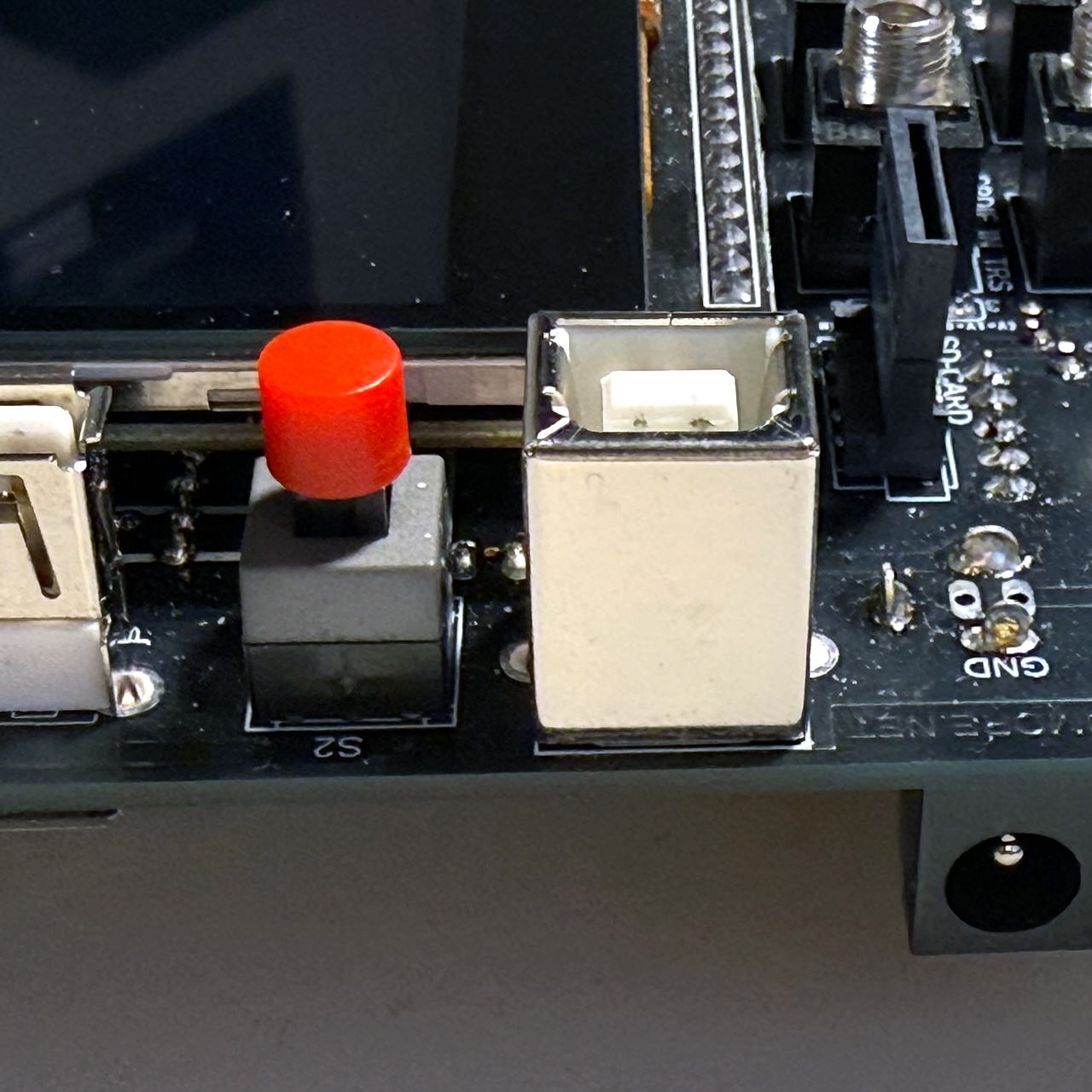

13) Bestückung der USB Schalter und PRGM Taster

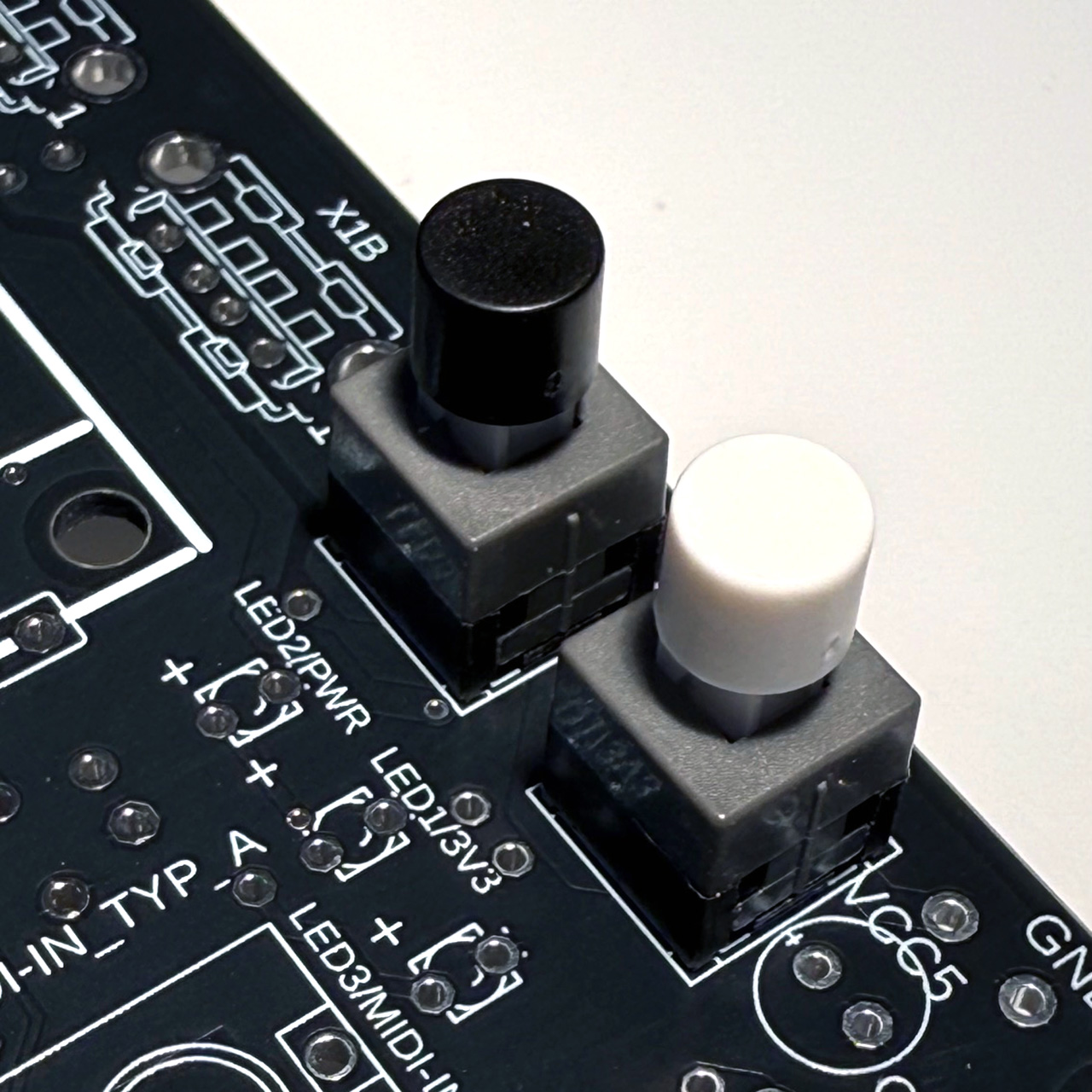

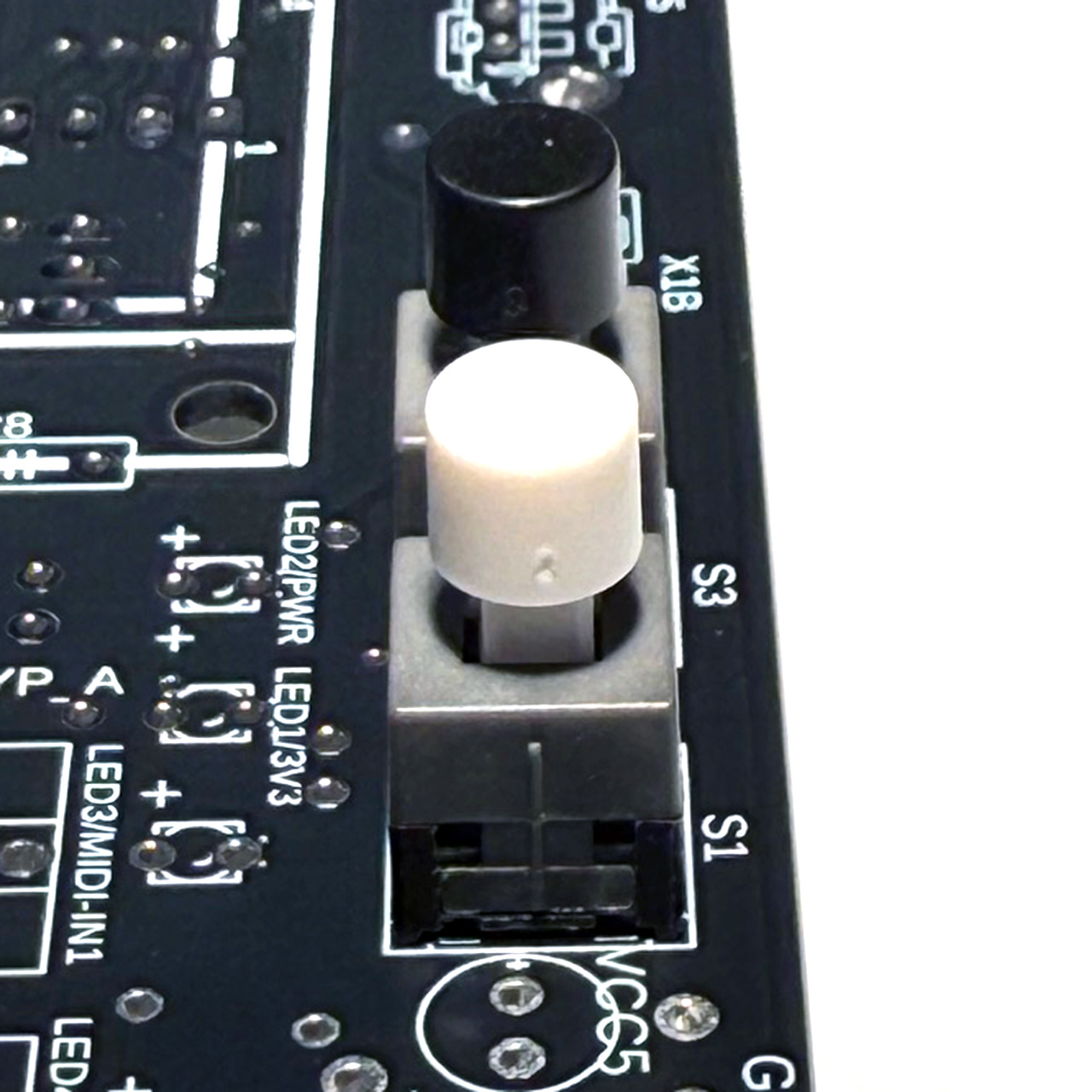

Danach die beiden 2pol. Schalter (2 Wechsler) S1 PWR (weißer Knopf) und S3 USB-PWR (schwarzer Knopf) und den Taster S2 PRGM (roter Knopf) bestücken. Die beiden Schalter und der Taster haben an der rechten Seite eine vertikale Markierung!

WICHTIG: Diese muss bei beiden Schaltern und dem Taster nach rechts zeigen! Wenn nicht, dann ist die Schaltfunktion umgekehrt OFF/ON (also falsch) aber richtig ist ON/OFF.
Auch die Schalter / Taster erstmal nur mit einem Lötpunkt fixieren.

14) Bestückung der USB Host und USB-B-Buchsen

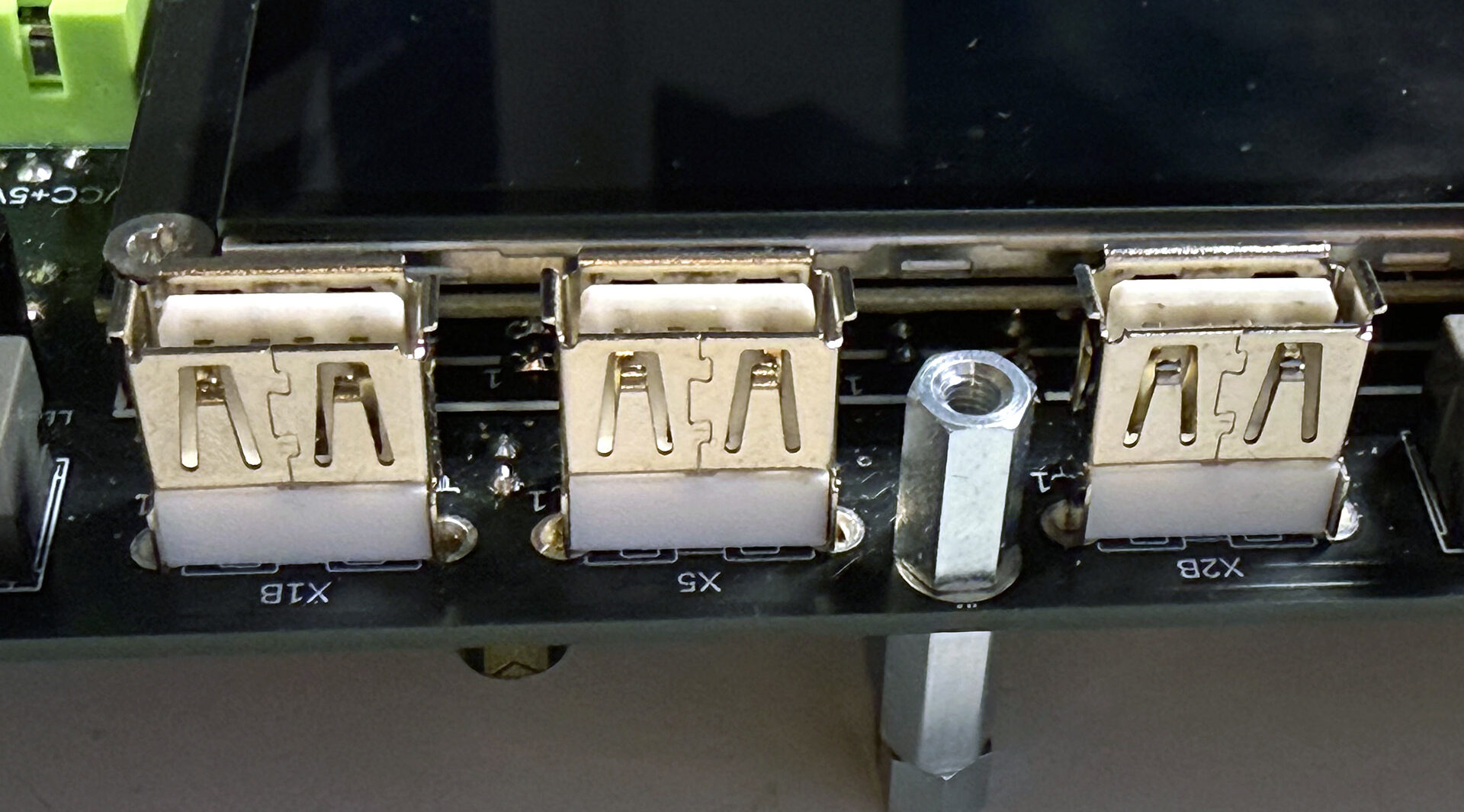

Der nächste Schritt die Bestückung der USB-A-Buchsen (USB-1, USB-2 USB-3) und der USB–B-Buchse. Die Vorgehensweise ist die Gleiche wir bei den TRS Buchsen. Einstecken und ausrichten. Auch hier erstmal nur einen Pin verlöten.

Die seitlichen Gehäuse-Pins an den USB Buchsen verklemmen diese gut, so lassen die Buchsen sich nachher leichter einlöten. Die Gehäuse-Pins erst verlöten wenn alle anderen 4 Anschlüsse pro USB Buchse verlötet sind. Die USB Buchsen lassen sich nachträglich nur sehr schwer ausrichten.

Bevor das Löten/fixieren beginnen kann wird das Frontpanel mit den 6 Stück M3x6 ISK Schrauben montiert und die Schrauben handfest mit einem 2mm Innensechskant (Imbus) angezogen, dann sollten alle bestückten Buchsen und Schalter durch das Panel gesteckt sein. Jetzt das Panel umdrehen und die Bauteile mit einem Lötpunkt festlöten. Beim Einlöten bitte immer prüfen, ob die Buchsen vor dem Löten auch fest auf der Platine sitzen.
Wenn nichts wackelt und alle Teile stramm und gerade auf der Leiterplatte sitzen, können die restlichen Pins der Bauteile verlötet werden.

15) GND – Löten von GND Pads und Flächen

Die GND-Pins brauchen für eine saubere Lötstelle eine sehr gute Wärmeverteilung, also möglichst das Lötpad und den Bauteil-Pin gleichzeitig erwärmen und ganz wenig Lötzinn dazugeben, die Lötung ist „gut“ wenn das Lötzinn „freiwillig“ in die Durchkontaktierung fließt.

Kleiner Tipp: Generell ist weniger (Lötzinn) mehr. Je größer die „Lötkugel“ desto wahrscheinlicher ist eine „kalte Lötstelle“! Das die GND-Pins schwerer, als die anderen Pins, zu Löten sind, ist der beidseitigen GND-Kupferflächen und dessen großer Wärmeableitung auf der Leiterplatte geschuldet. Der elektrische Vorteil durch gute Masseverteilung auf Löt- und Bestückungsseite überwiegt aber.

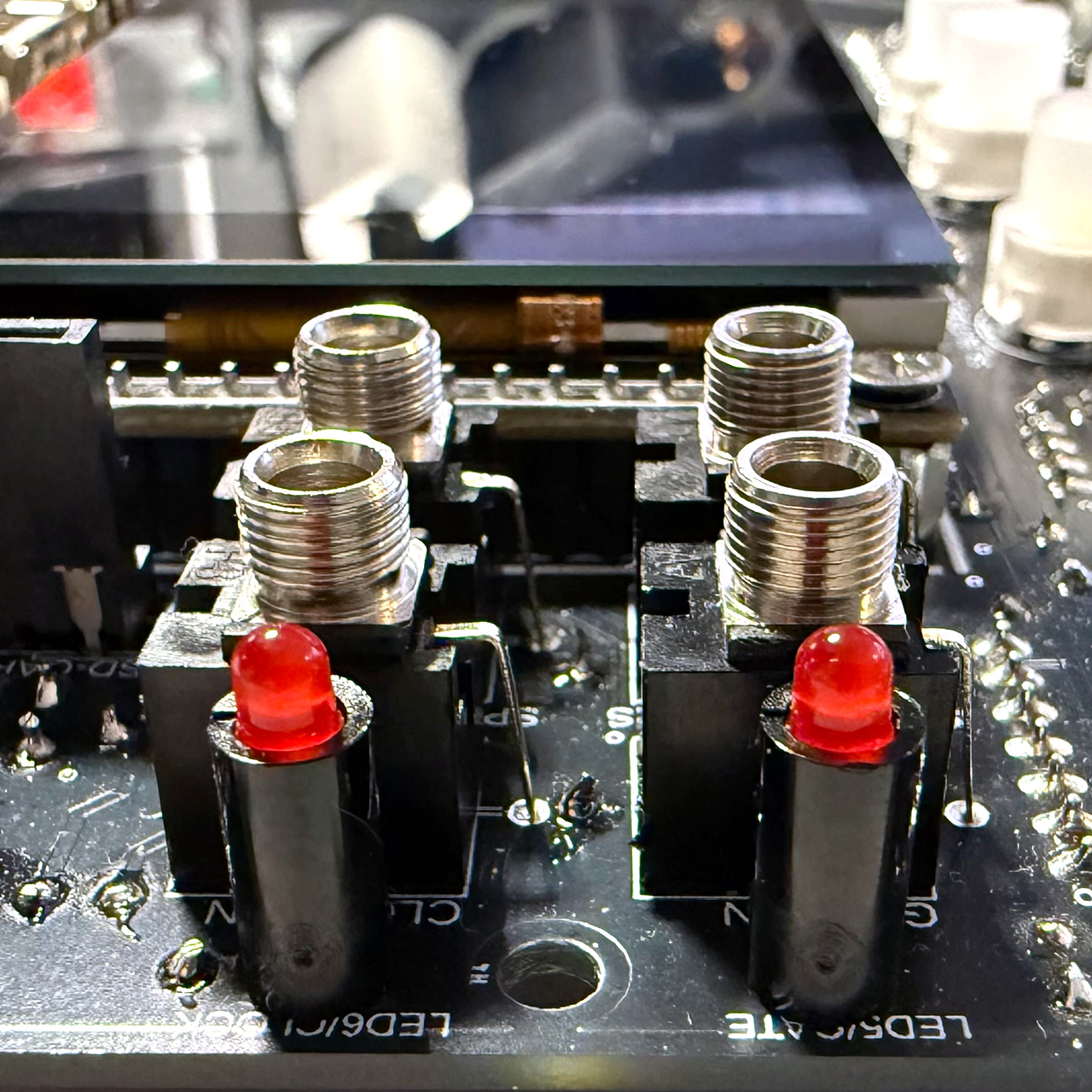

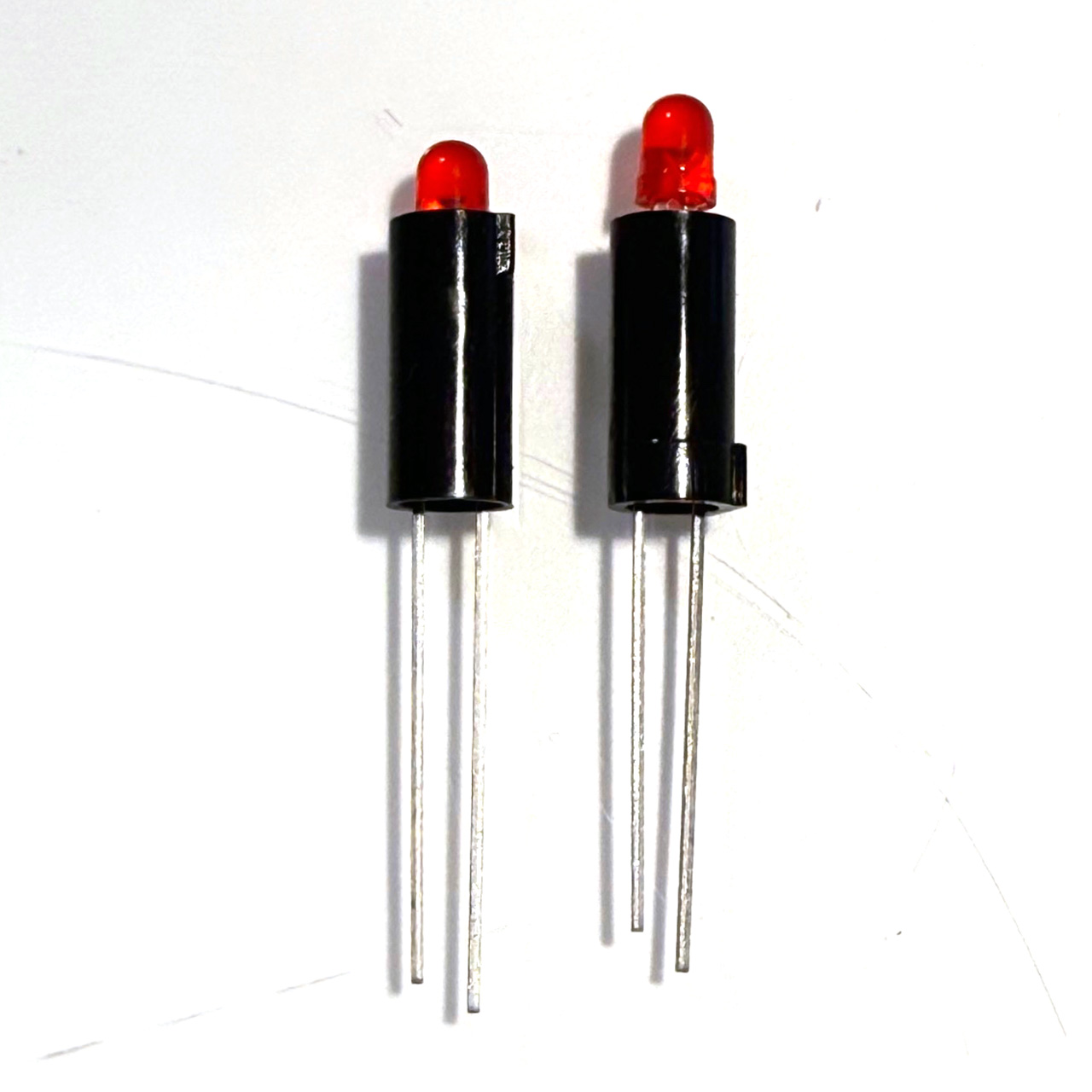

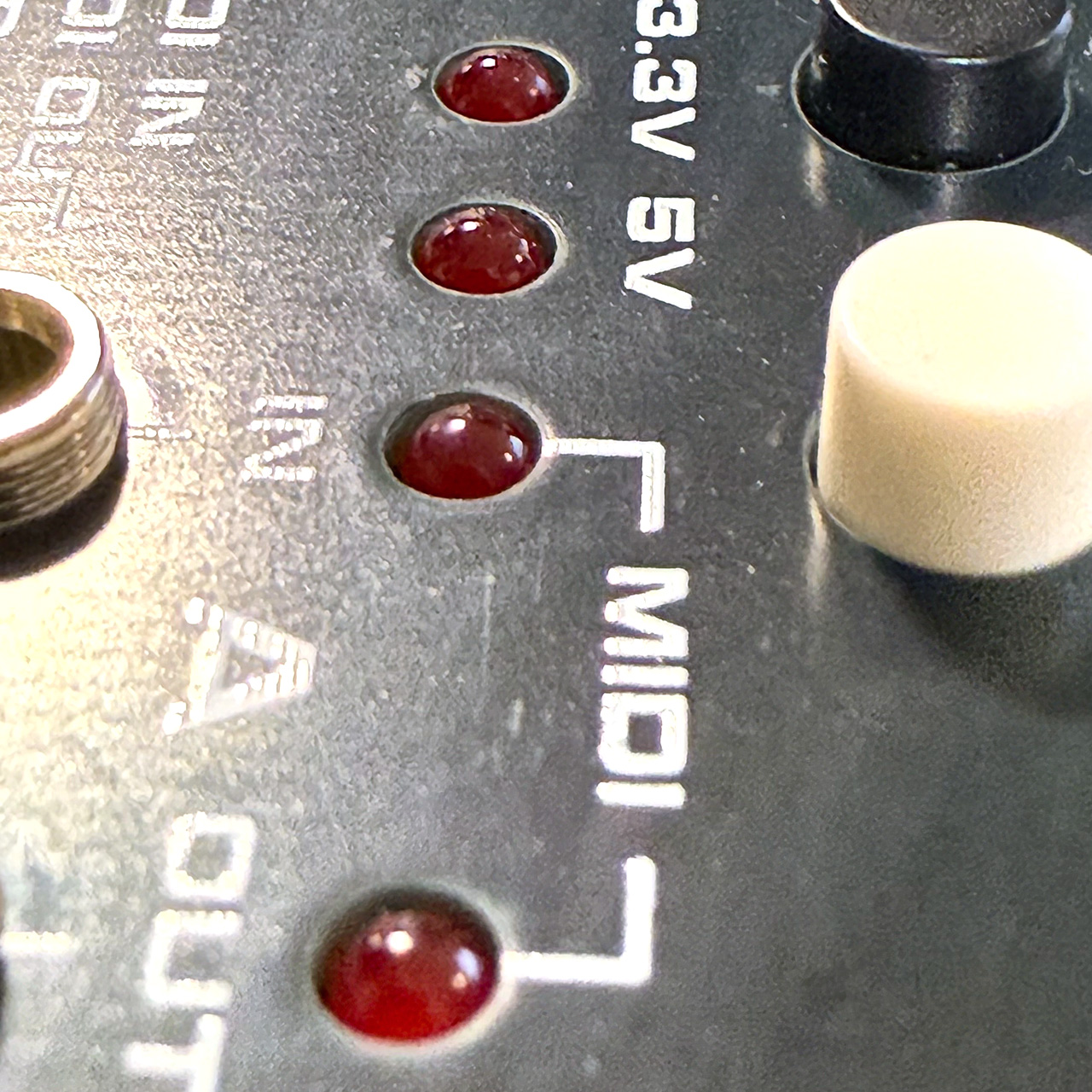

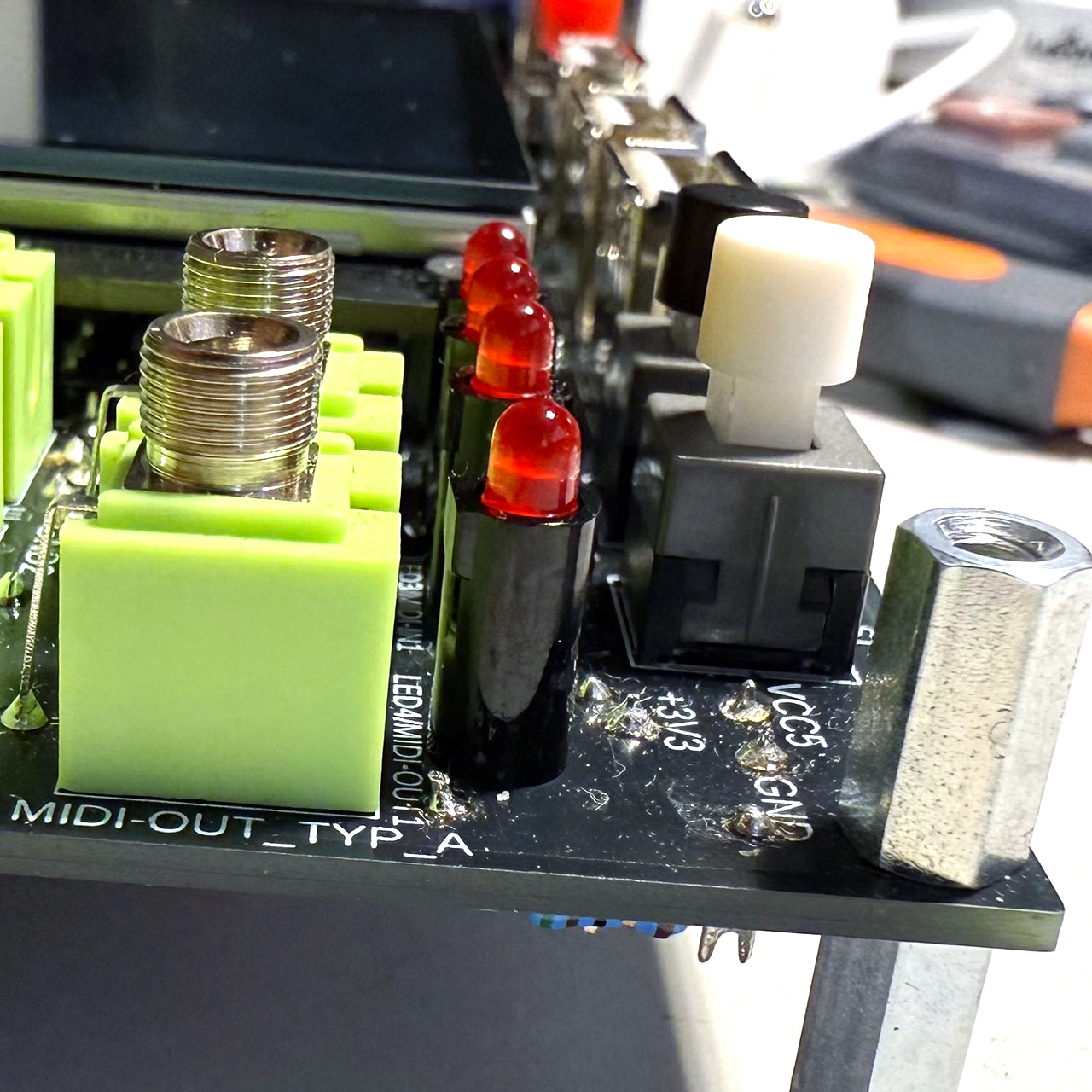

16) Bestückung der roten 3mm LEDs mit Abstandshalter

Der nächste Schritt ist die Demontage des Frontpanels und die Bestückung der 7 Stück 3mm roten LEDs. Diese werden auf die schwarzen Abstandshalter gesteckt. Das lange Bein ist + Anode. Die Anode + Pol der LED ist auf der Platine gekennzeichnet. Die Abstandhalter haben unterschiedliche Stirnseiten. Einmal mit einer Vertiefung und auf der anderen Seite ohne Vertiefung. Die Richtung bestimmt wie weit die LEDs durch das Frontpanel schauen. Bitte die tiefe Stirnseite nutzen!

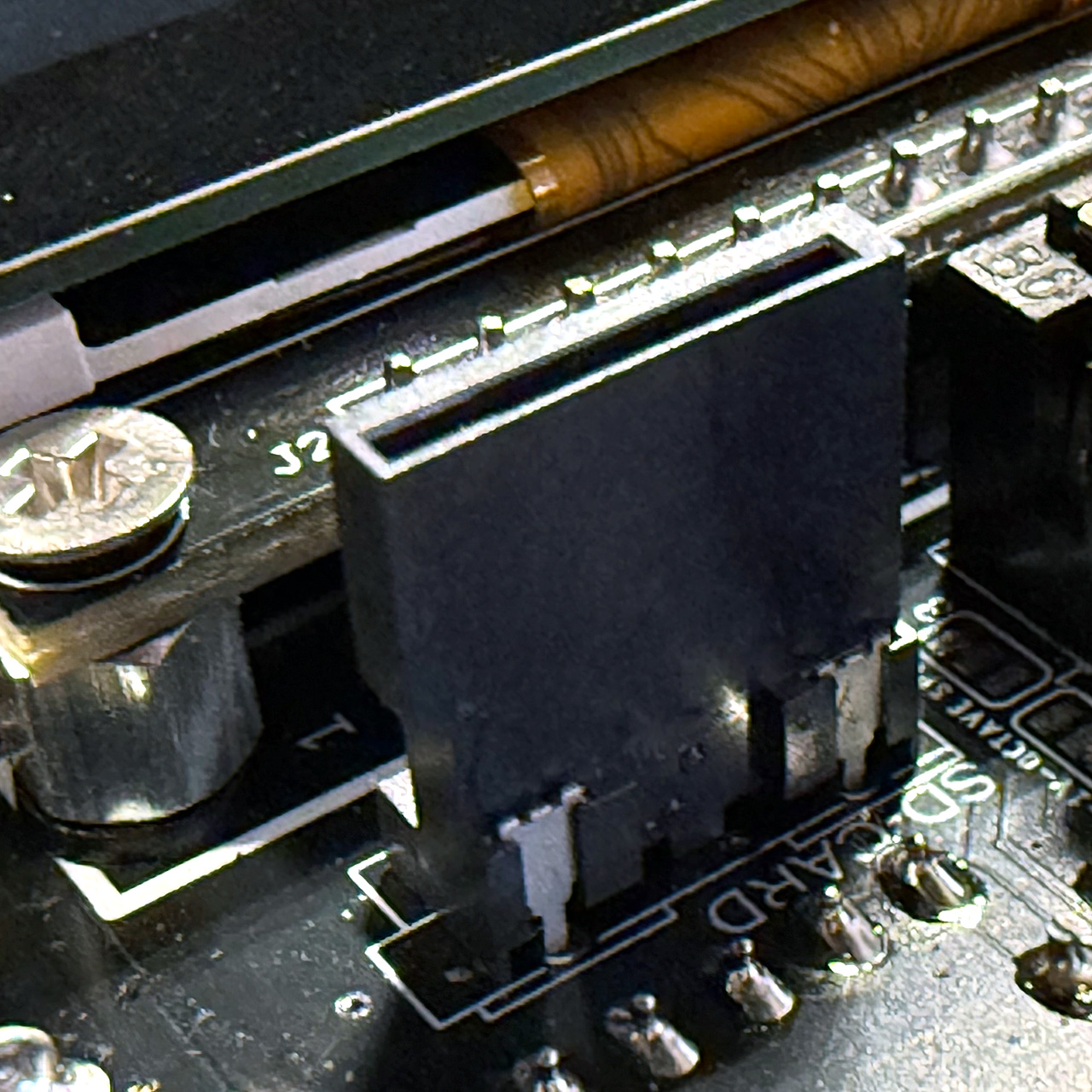

17) Bestückung des Micro-SD-Card-Slot

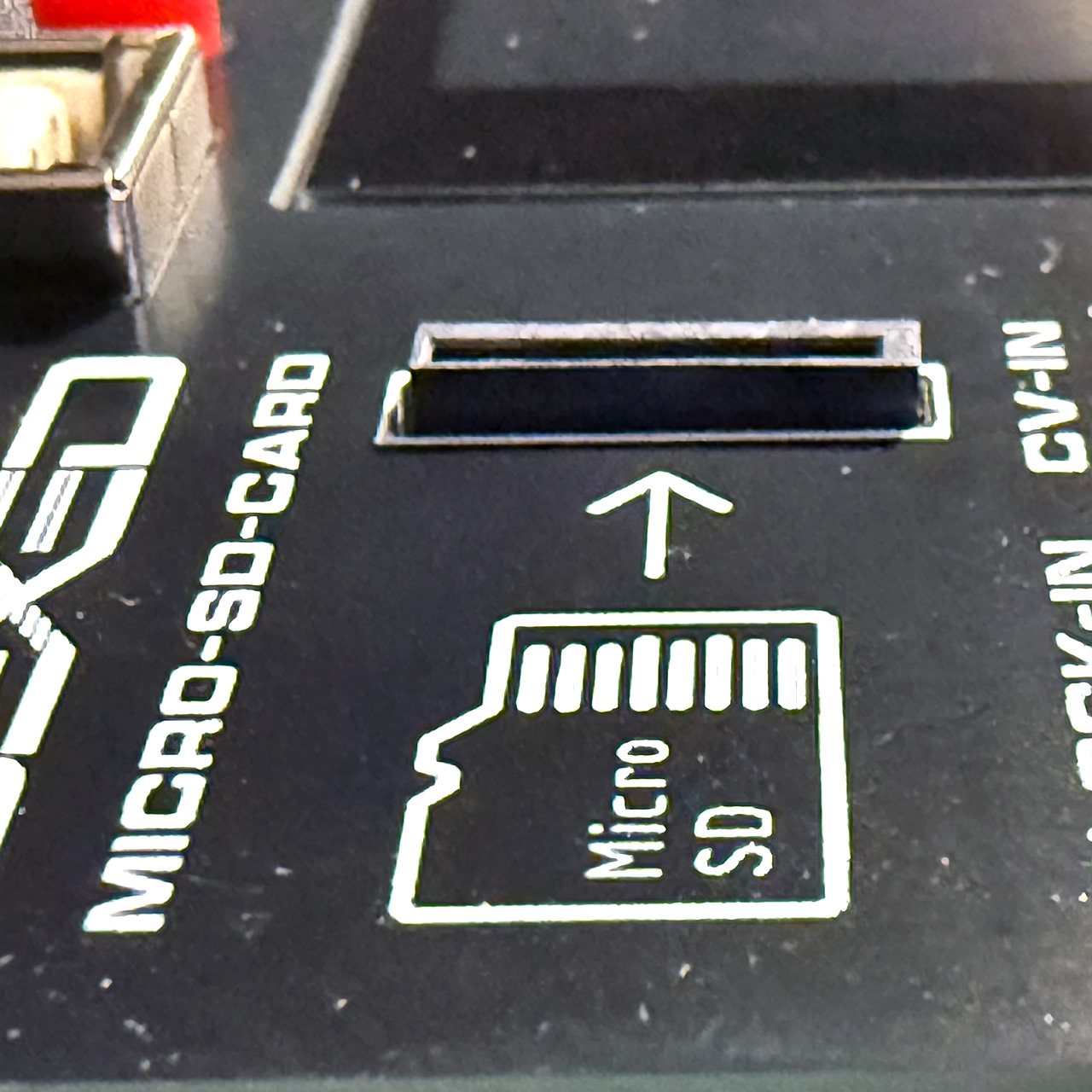

Jetzt ist der Micro-SD-Card-Slot an der Reihe. Der Micro-SD-Card Slot passt nur in einer Richtung auf die Platine. Die Lötpins sind sehr nah beieinander, erstmal nur mit einem Lötpunkt fixieren. Bitte Vorsicht beim Einlöten des Micro-SD-Card-Slot! Am besten mit gesteckter Micro-SD-Karte einlöten, das verhindert ein mögliches Durchlaufen von Lötzinn und „Zerstörung“ des SD-Card-Slot! Hier gilt auch mit wenig Lötzinn zu arbeiten.

Der nächste Schritt ist wieder das Frontpanel zu montieren und die Leds und den SD-Card Slot gerade auszurichten und komplett zu verlöten.

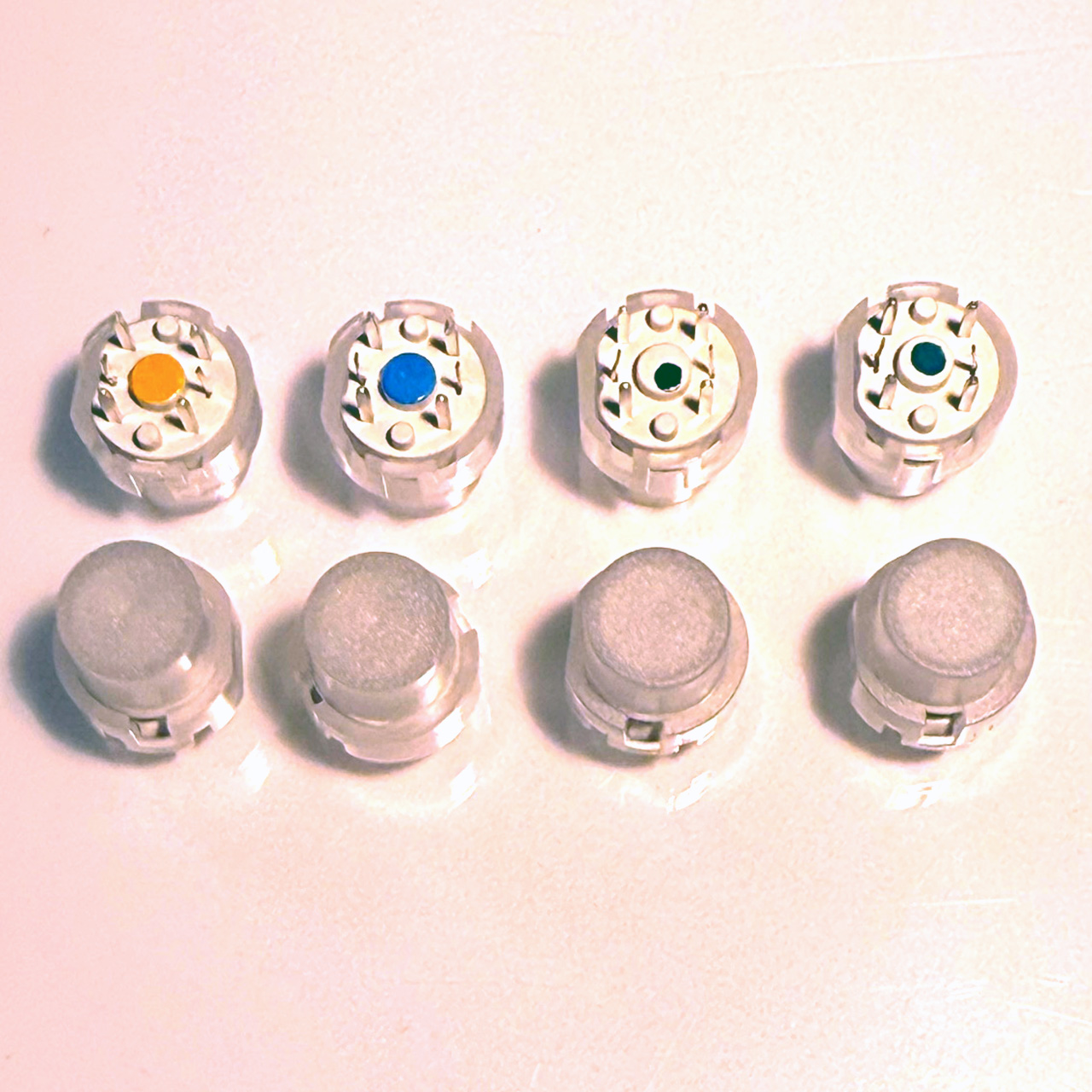

18) Bestückung der LED-Buttons

Der letzte Akt der Bestückung des Mainboard sind die LED-Buttons. Die Buttons unterscheiden sich natürlich einmal in der eigentlichen Funktion und in der LED Farbe. Die linke Gruppe UP, DOWN, LEFT, RIGHT haben LEDs mit der Farbe RED. Die Farbkennzeichnung für die LED-Farbe befindet sich auf der Unterseite der Buttons. Also unbedingt vor dem Einlöten überprüfen!

(Hinweis: die LED Farbe WHITE wird mit der Farbmarkierung „schwarz“ gekennzeichnet.)

Die Buttons UP, DOWN, LEFT, RIGHT haben die Farbe WHITE. Der Button A hat die Farbe RED, Button B die LED-Farbe GREEN, Button SEL die LED-Farbe YELLOW und der Button START die LED-Farbe BLUE. Alle Buttons haben eine gerade Kante, die bei der Bestückung der Buttons unbedingt mit dem Bestückungsaufdruck übereinstimmen muss! Eine falsche Montage bedeutet keine funktionierende LED und keine Tastfunktion. Bitte vor dem Einlöten genau prüfen! Dann das Frontpanel wieder montieren und leicht festschrauben.
Achtung: Die Buttons fallen beim Umdrehen des Frontpanels raus. Das heißt alle 8 Buttons mit einem leichten Klebeband temporär auf dem Frontpanel fixieren. Die Buttons müssen, wenn das Frontpanel montiert ist, leichtgängig zu betätigen sein.

Hinweis: Alle Buttons bekommen einen 2-3mm d=13mm Schrumpfschlauch über den zylindrischen Druckbutton und werden mit einem Heißluftföhn geschrumpft. Die weißen und blauen Buttons sind sehr hell und scheinen bei Betätigung durch die umliegenden Buttons durch. Der Schrumpfschlauch mindert diesen Effekt.

Auch die Buttons und die LEDs liegen mit 3 Pins an GND. Hier gilt auch wieder: Gute Wärmeverteilung beim Anlöten, wenig Lötzinn und auch erstmal nur 1 Pin pro Button anlöten und die Button nicht zu heiß werden zu lassen. Achten Sie darauf, dass die Buttons nach dem Einlöten leichtgängig sind und immer noch einen „spürbaren“ Druckpunkt haben.

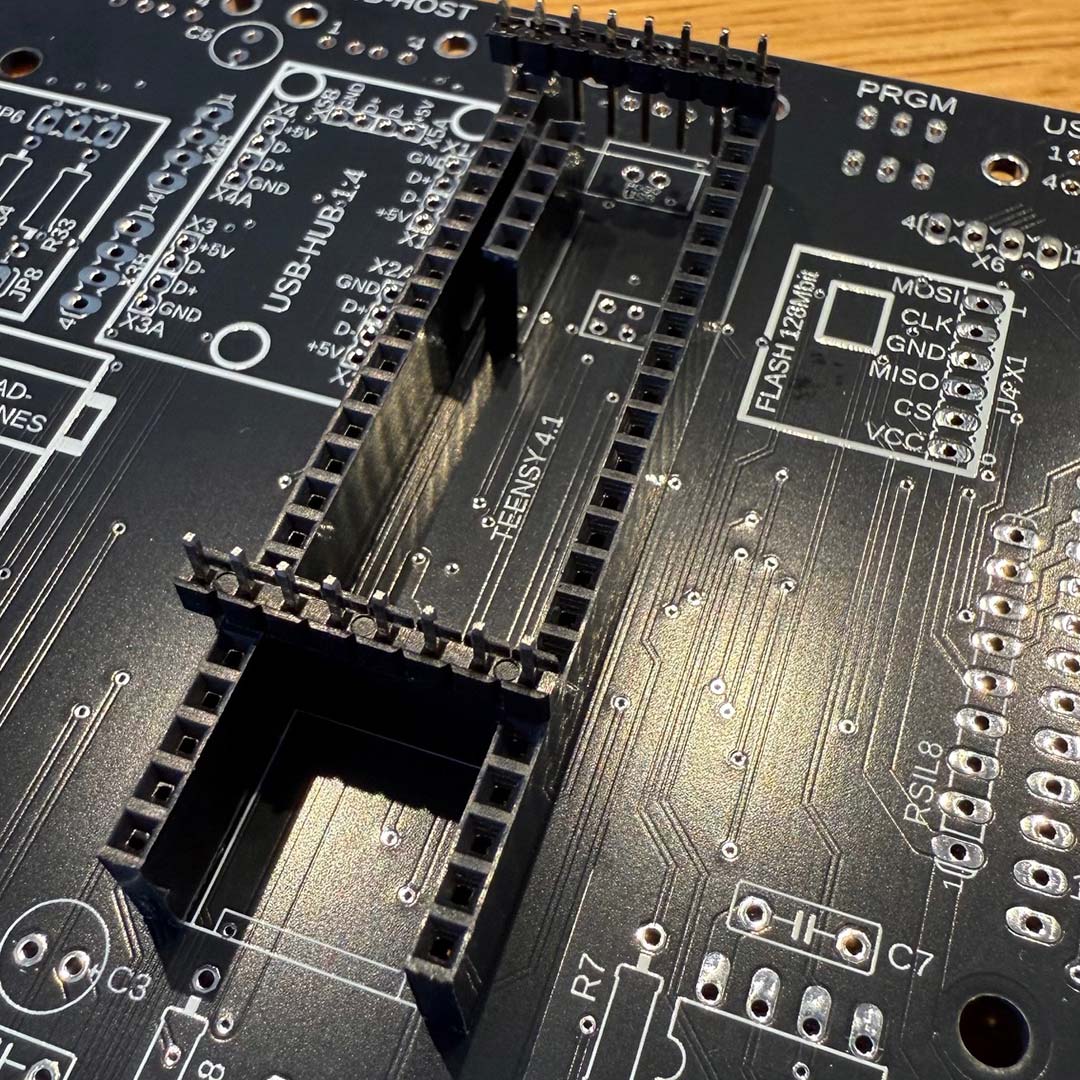

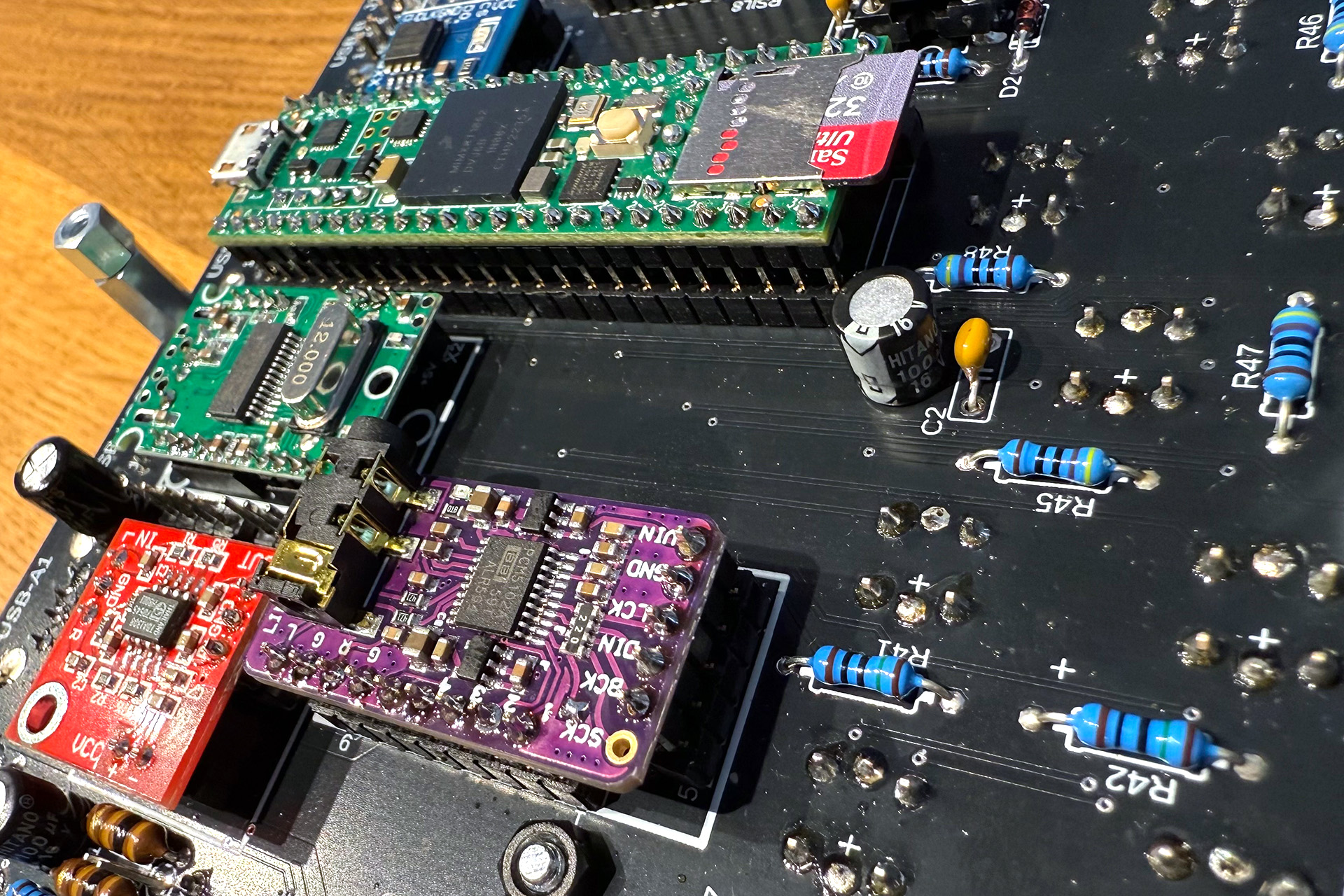

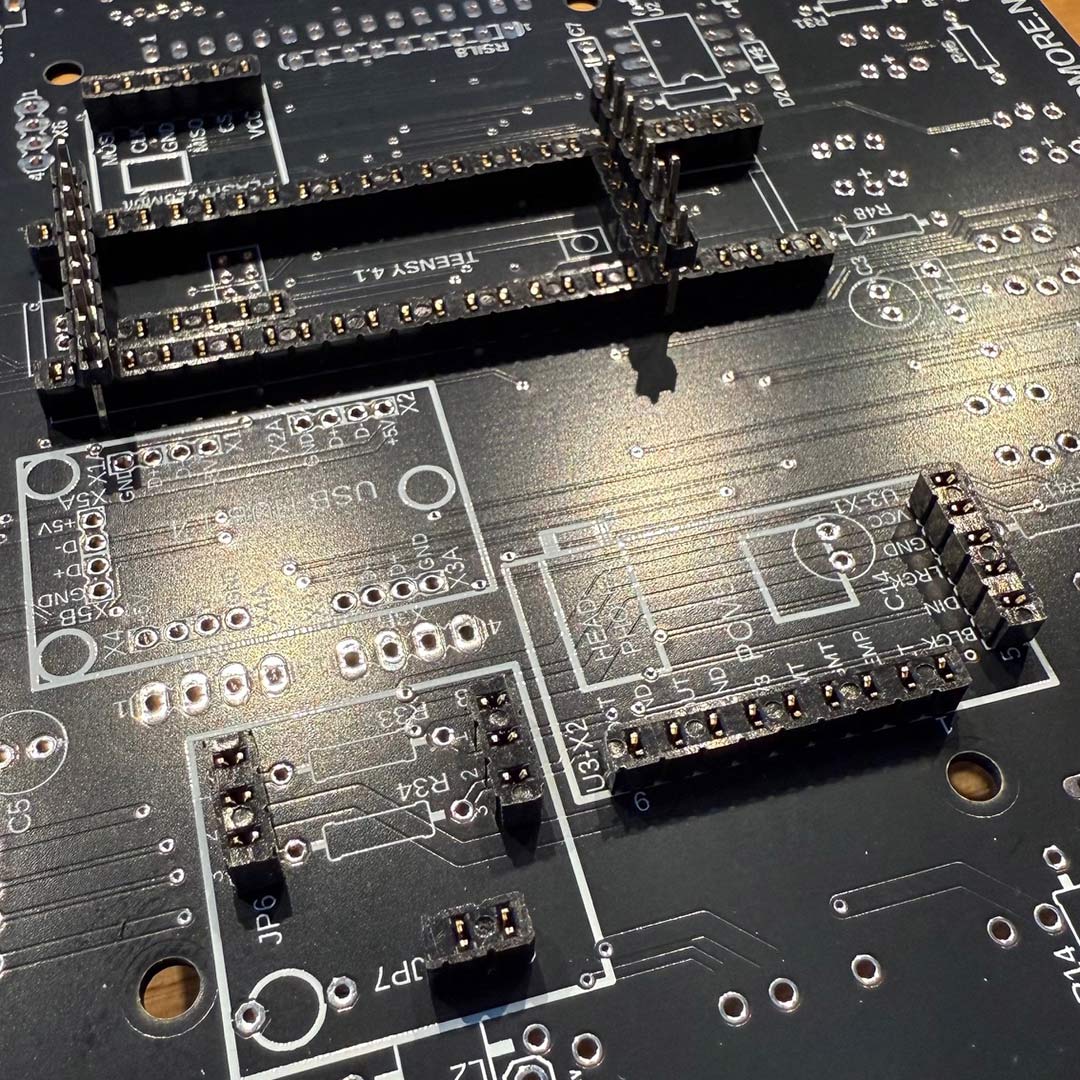

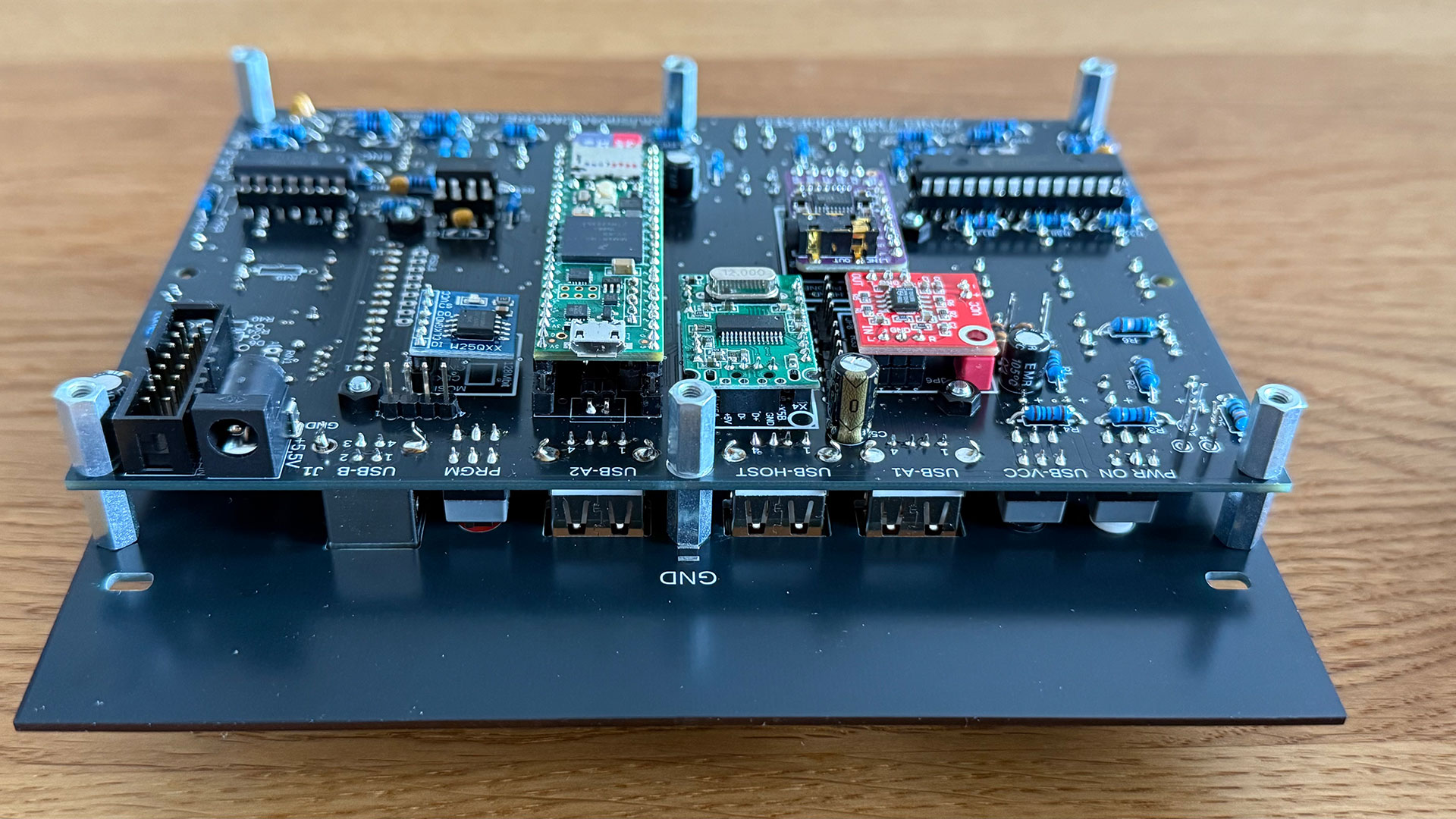

19) Bestückung der Buchsenleisten für die Module

Jetzt kommen wir zum Bestücken des Teensy 4.1, dem PCM5102 dem Headphones-Amp mit den Pfostensteckleisten. Um die Pins gerade in die Module zu bekommen steckt man die Pfostenstecker in die vorhandenen Buchsenleisten und dann das Modul oder den Teensy auf die Pfostenleisten zum Verlöten. Beim Teensy erstmal an verschiedenen Lötpads die Pfostenstecker fixieren / anlöten. Den Teensy 4.1 bitte besonders vorsichtig löten und darauf achten, das keine ungewollten Lötbrücken entstehen. Auch hier gilt wieder: mit wenig Lötzinn löten. Lieber vorsichtig nachlöten als „Lötkugeln“ zu entfernen.

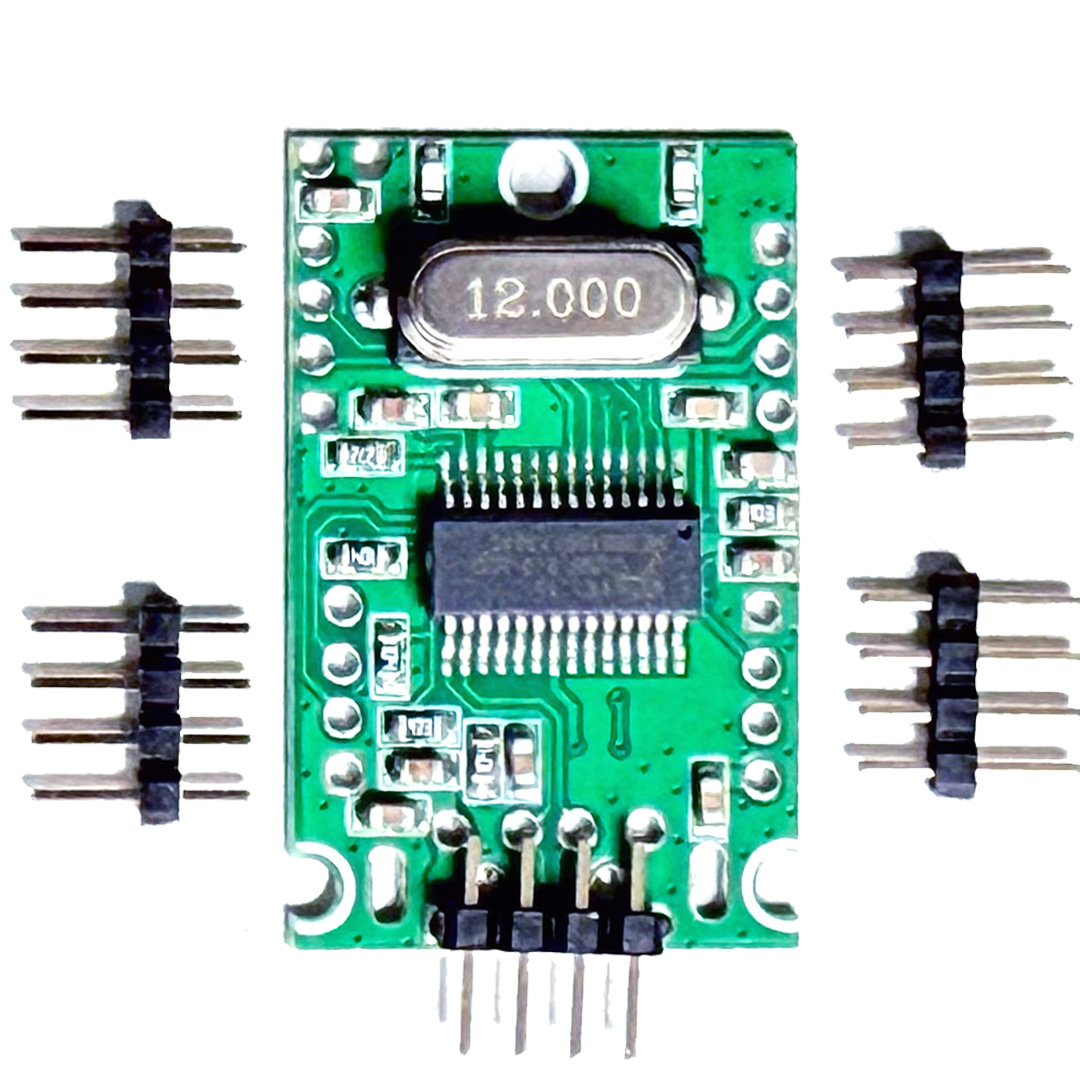

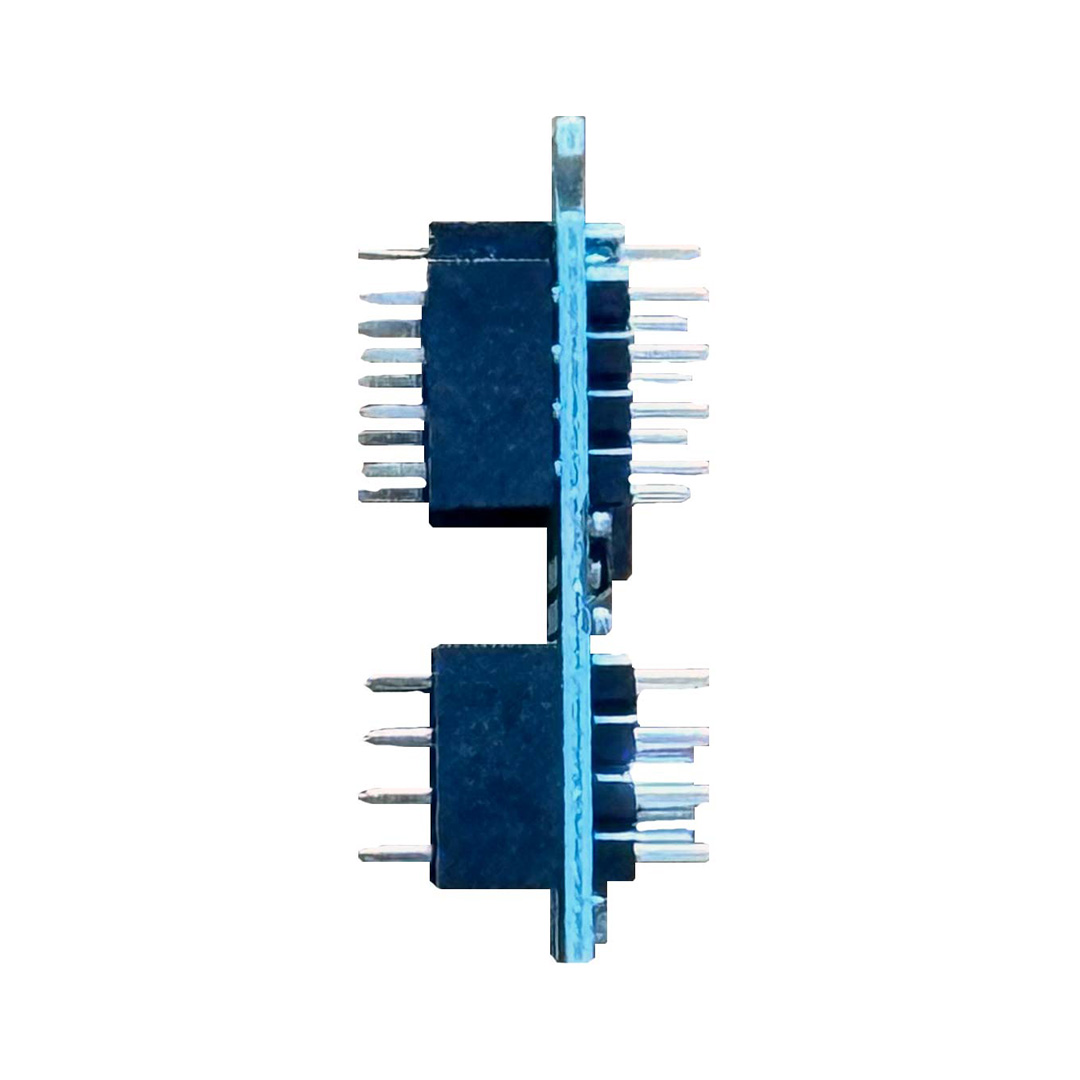

20) Bestückung des USB A-Hub 1 Host auf 4 USB A-Clients

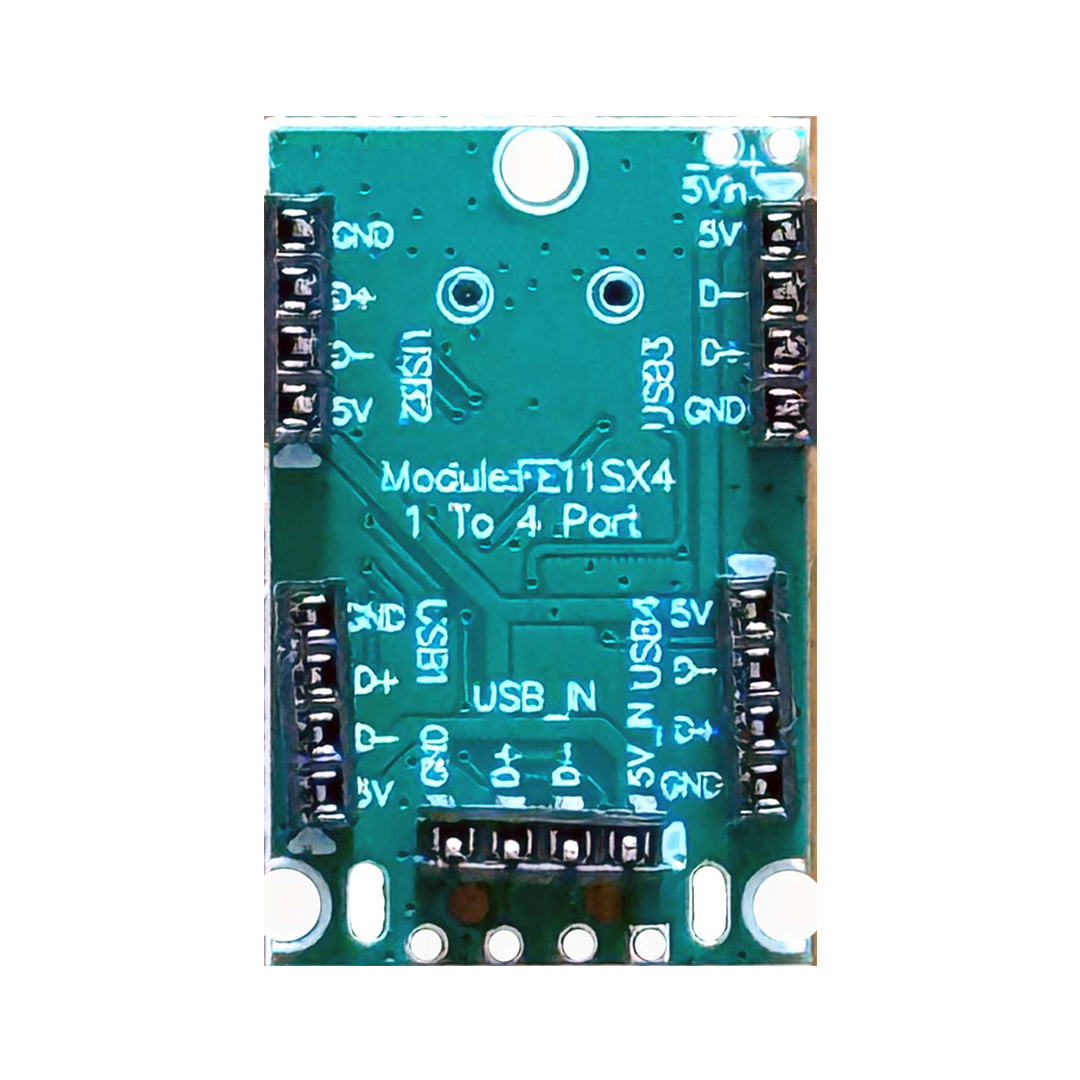

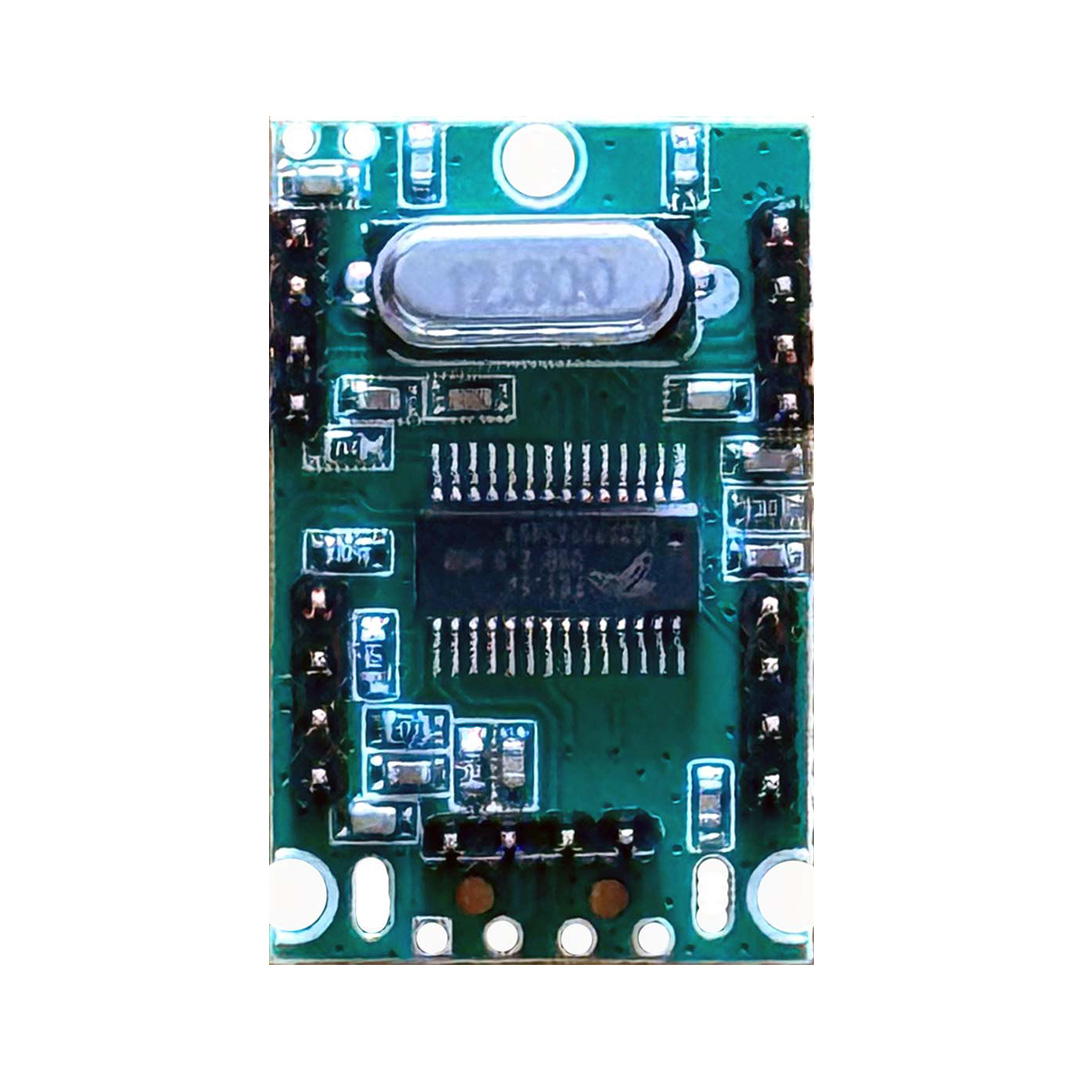

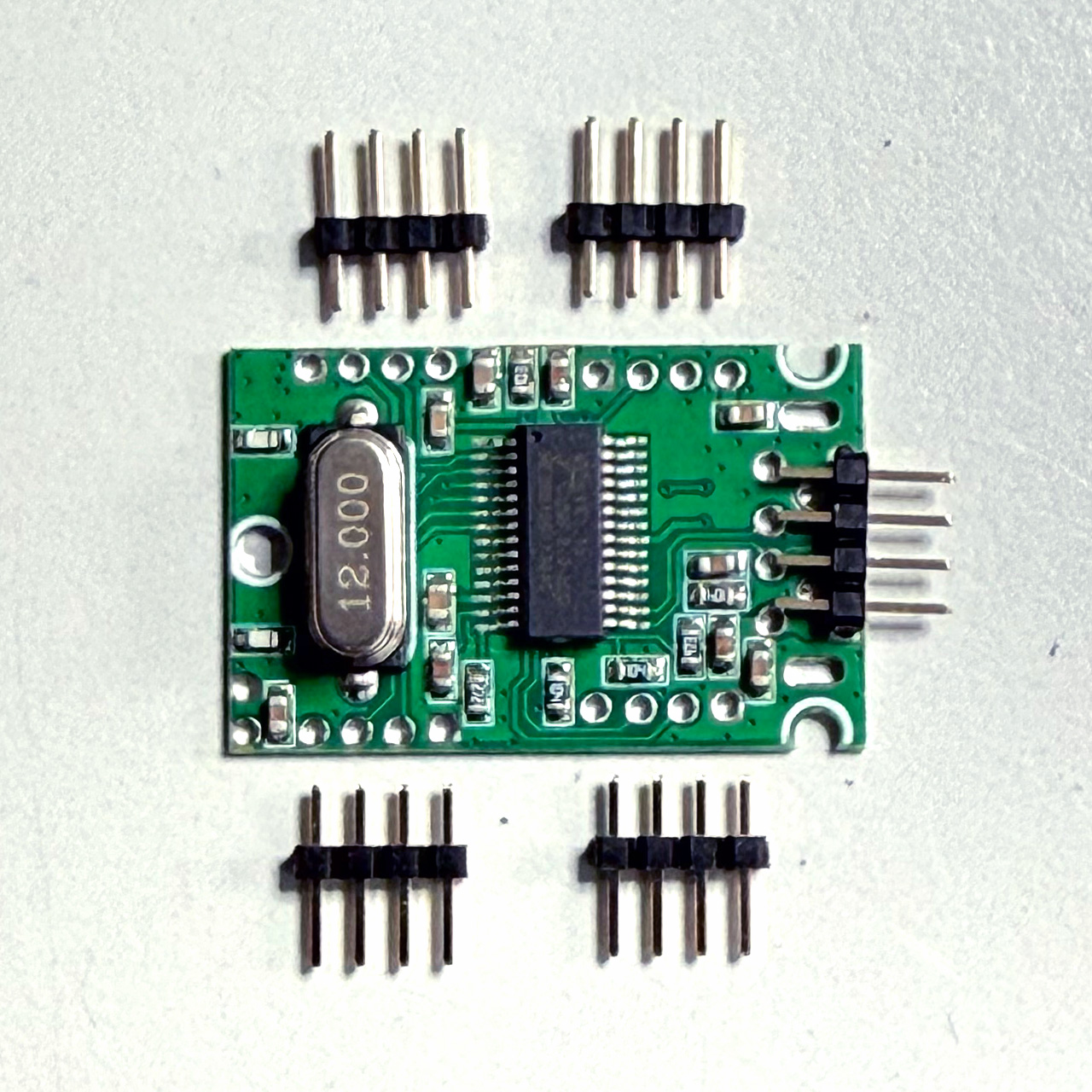

USB 1-4 Hub für den Teensy-USB-Host

Der USB-Hub 1 to 4 steuert die Front-USB-A Buchse X1B, X2B, X3B und X4B von Lötseite zur Erweiterung für die MIDI-to-CV und Pedal-USB Breakouts

Achtung: der USB-HUB hat RM2,0mm Stecker und Buchsen).

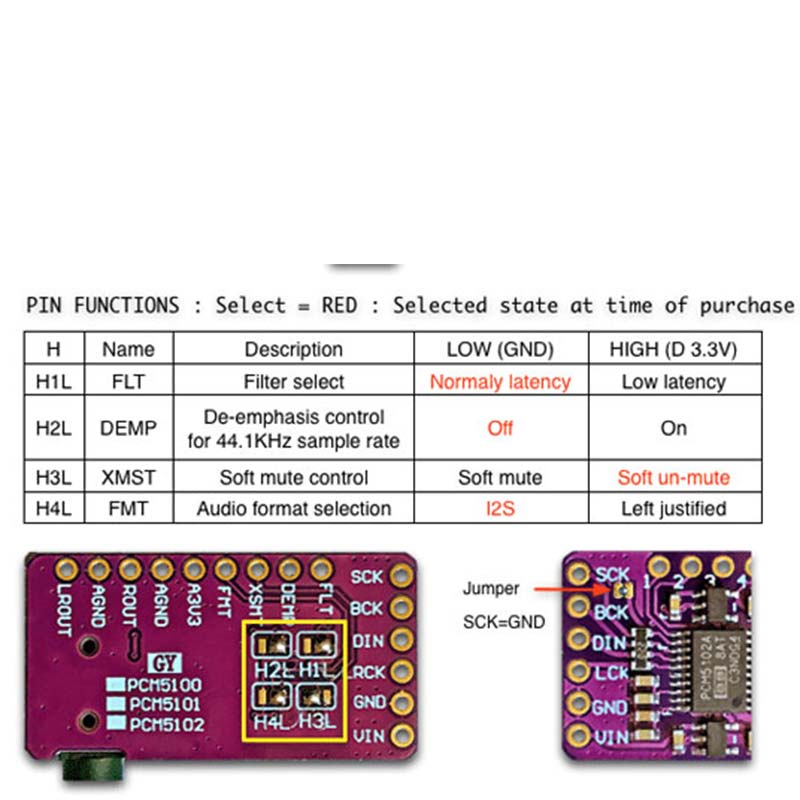

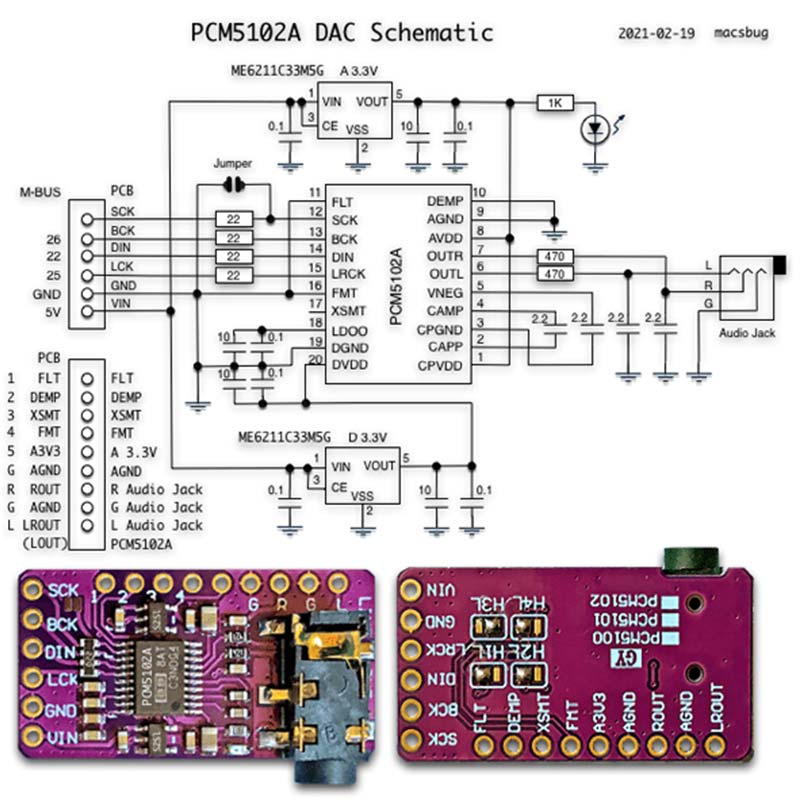

21) Konfiguration des Audio-DAC PCM5102

Am DAC PCM5102A müssen ein paar kleine Modifikationen vorgenommen werden. Auf der Rückseite den Löt-Jumper H3L entfernen und auf der Bestückungsseite den Löt-Jumper SCK mit Lötzinn verbinden.

22) Kontrolle der Bestückung und Mainboard

Wir nähern uns dem Ende der Bestückung. Es sollten „eigentlich“ keine Bauelemente, außer 2x 6mm U-Scheiben und 1x M6 Mutter für die TRS Buchsen (als Reserve beigepackt) übrigbleiben. Die Erfahrung hat gezeigt, dass die Kleinteile als Allererstes verlorengehen und dann leider nicht an jeder Ecke erhältlich sind. Nun werden nochmal alle Lötstellen kontrolliert und ggf. nachgelötet.

• Bauteile auf richtige Position überprüfen…
• Dioden, Elkos, den Tantal-Kondensator…

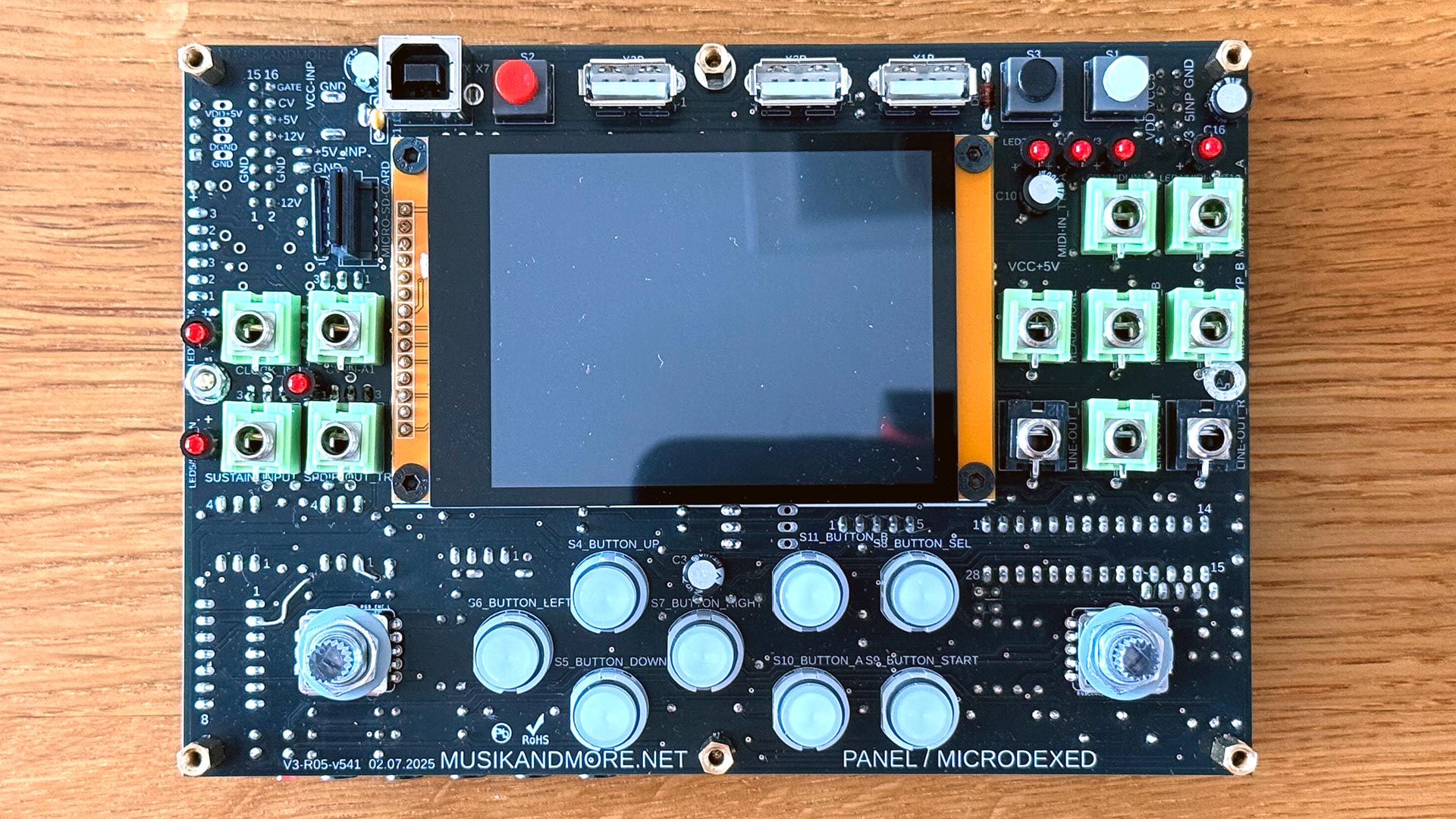

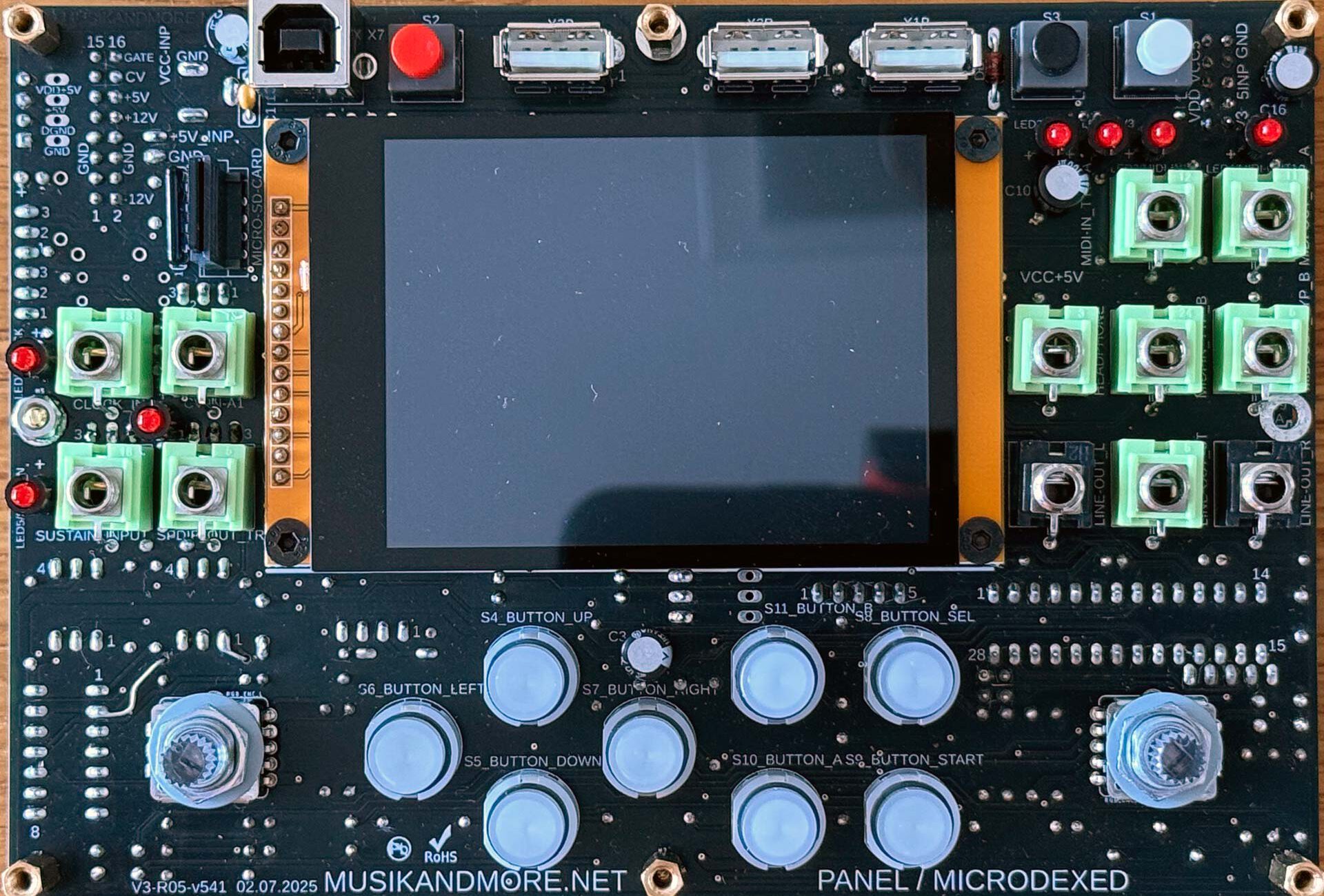

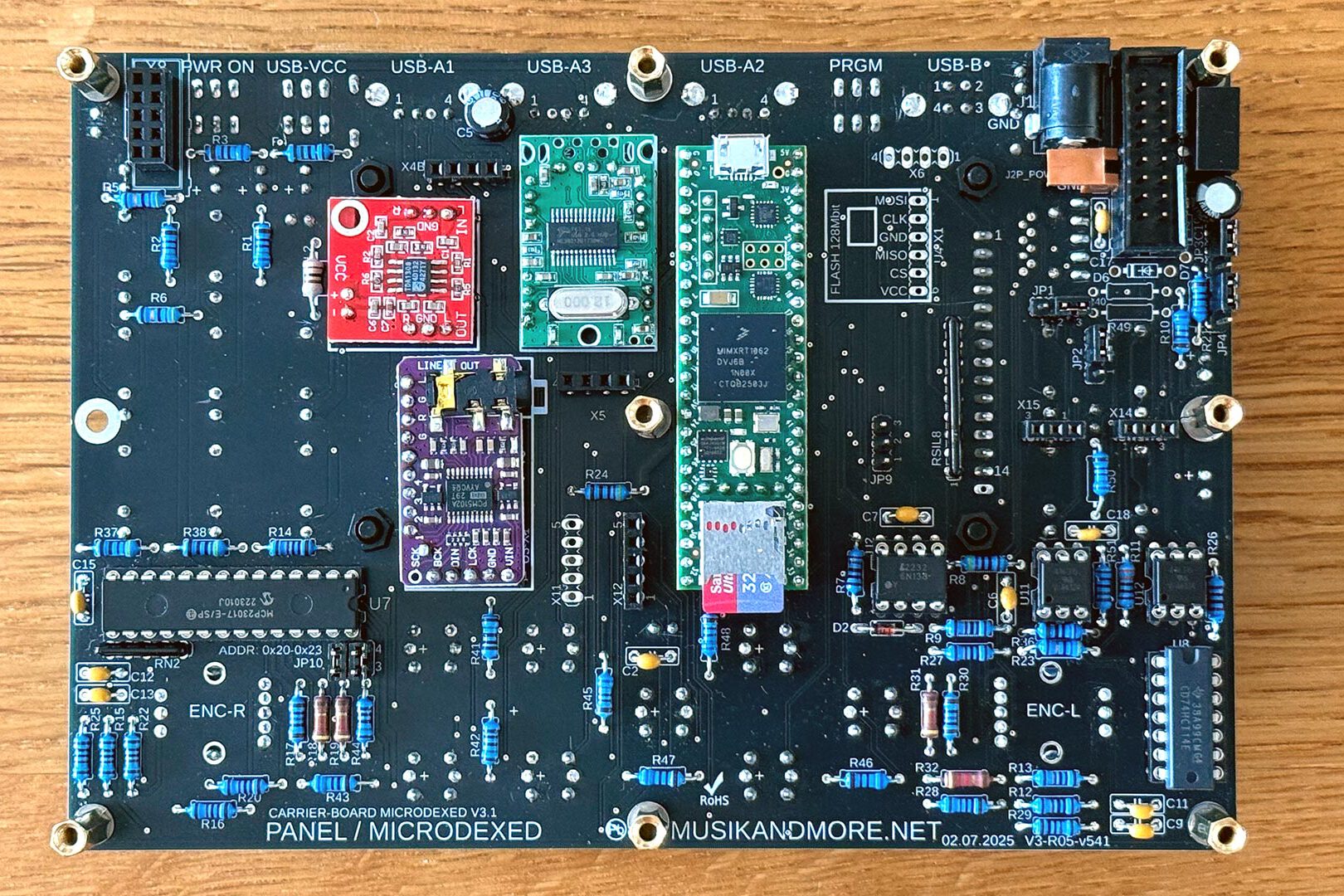

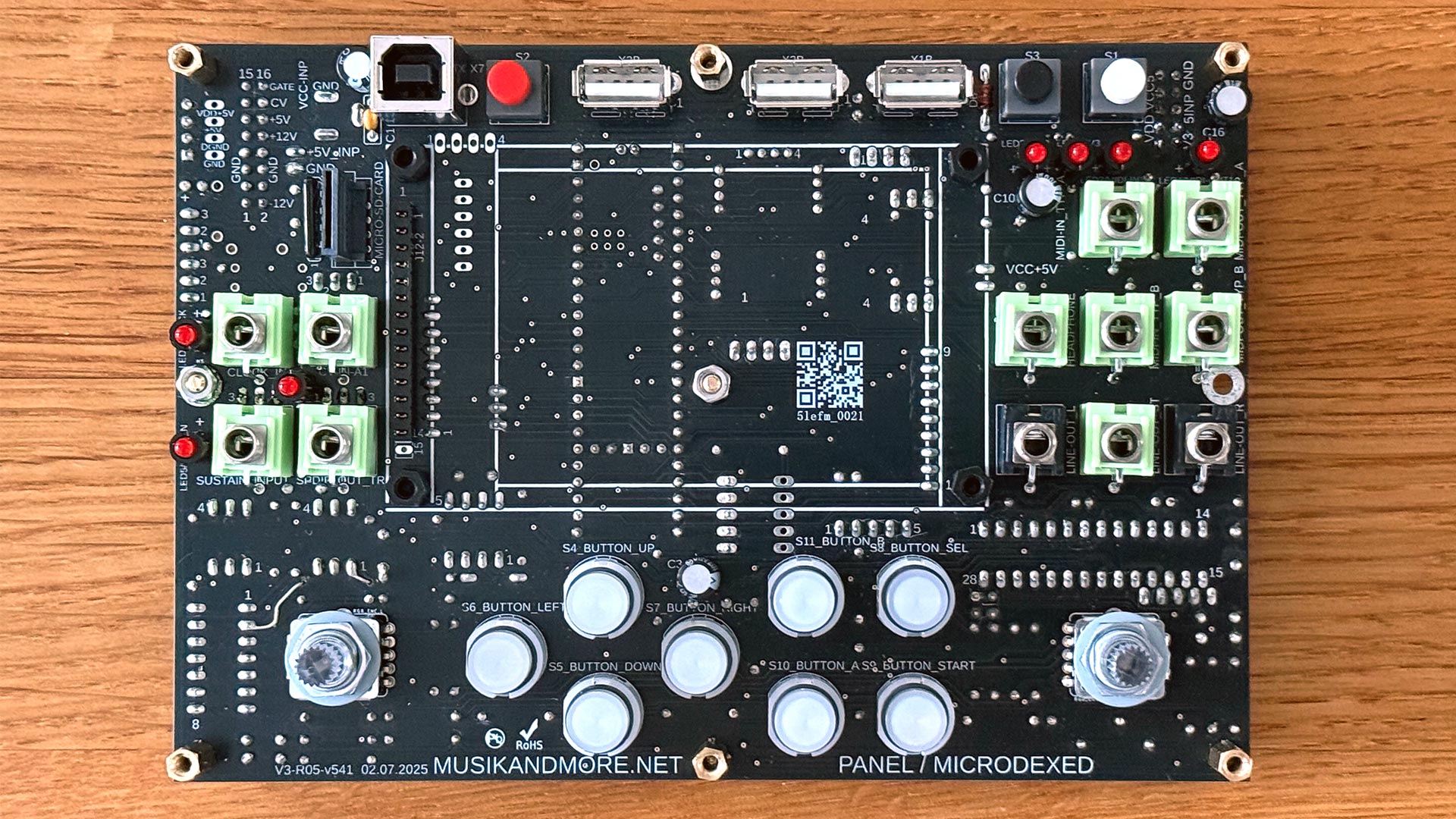

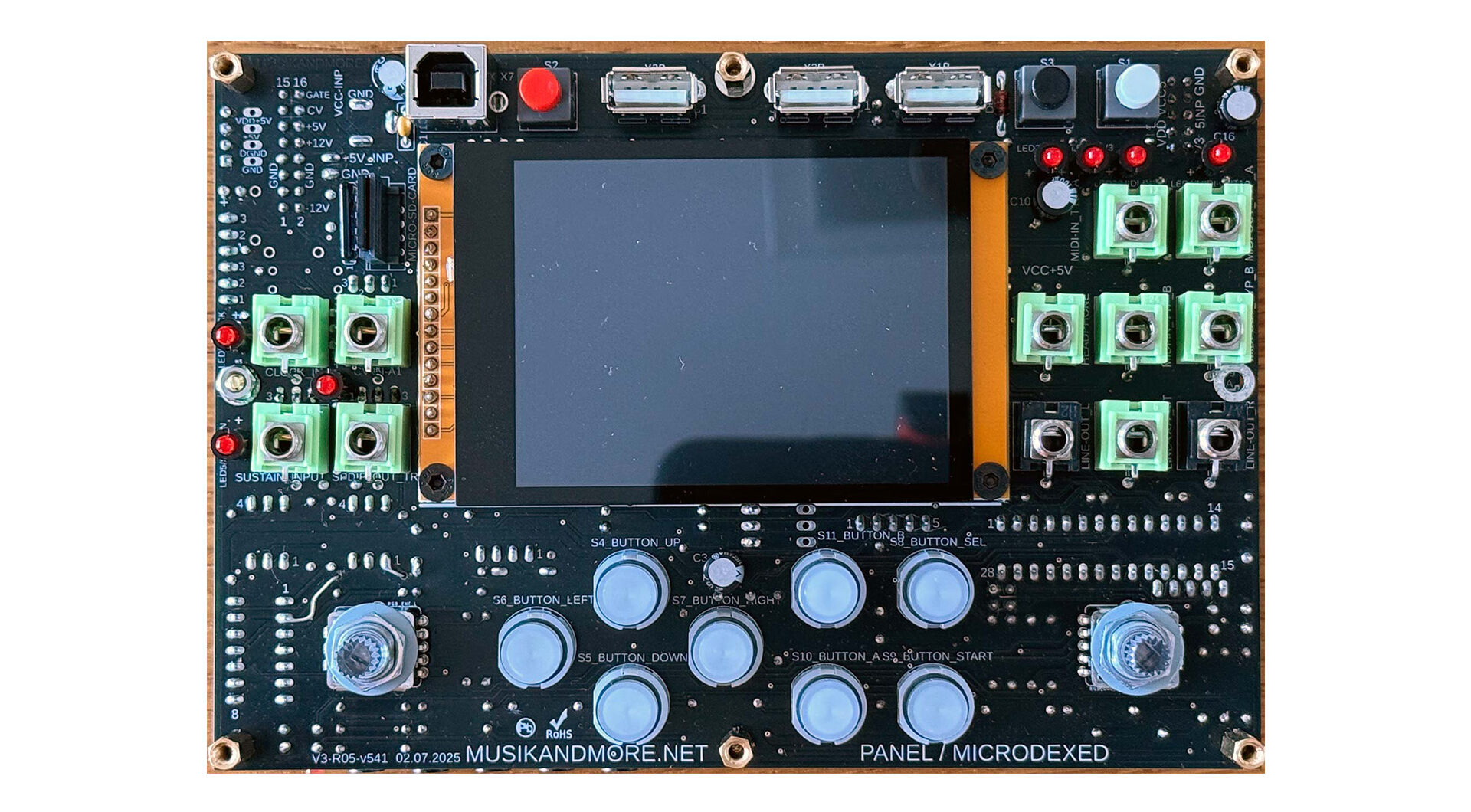

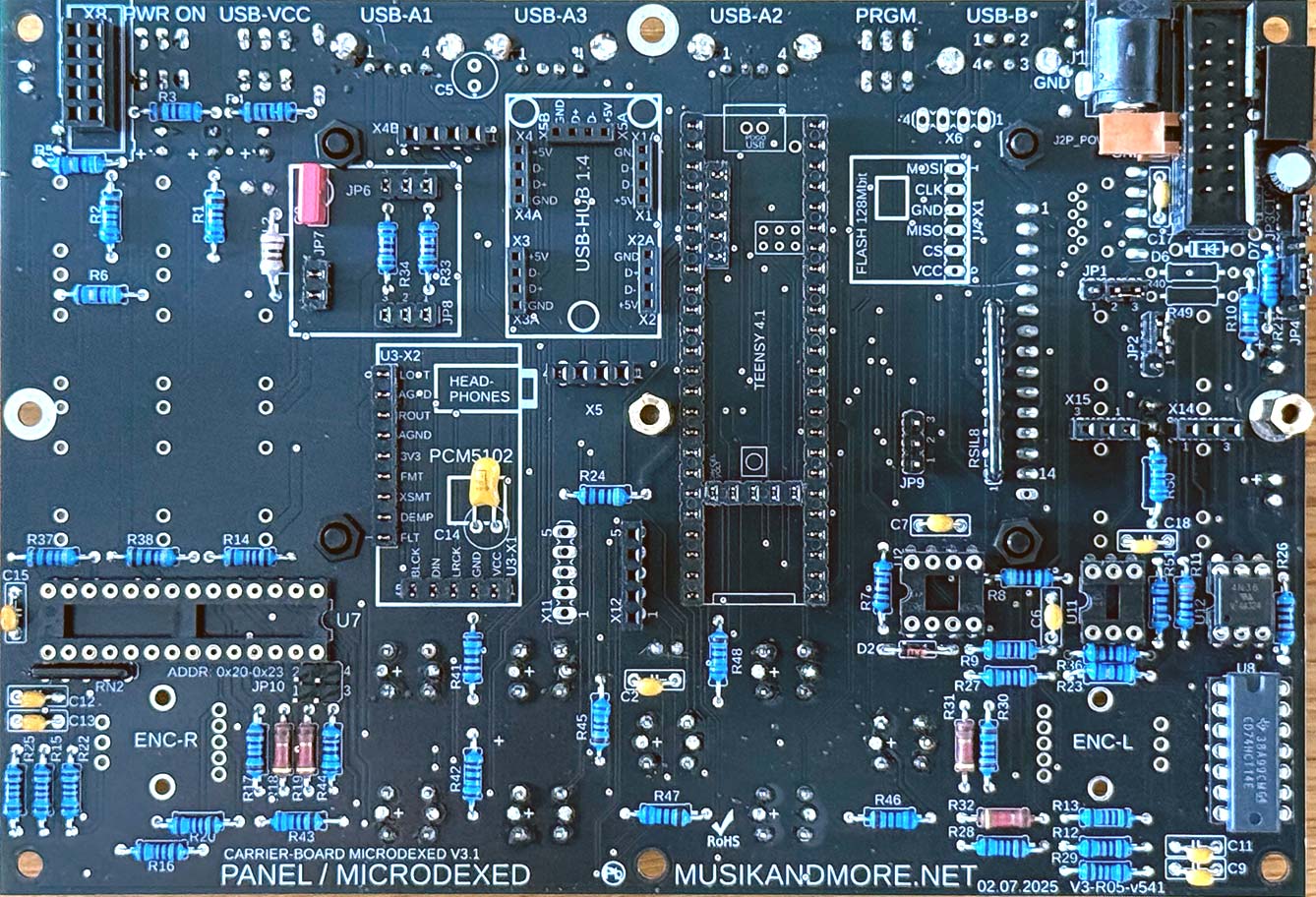

Das Mainboard sollte jetzt ungefähr so aussehen (ohne gesteckte Baugruppen und ICs):

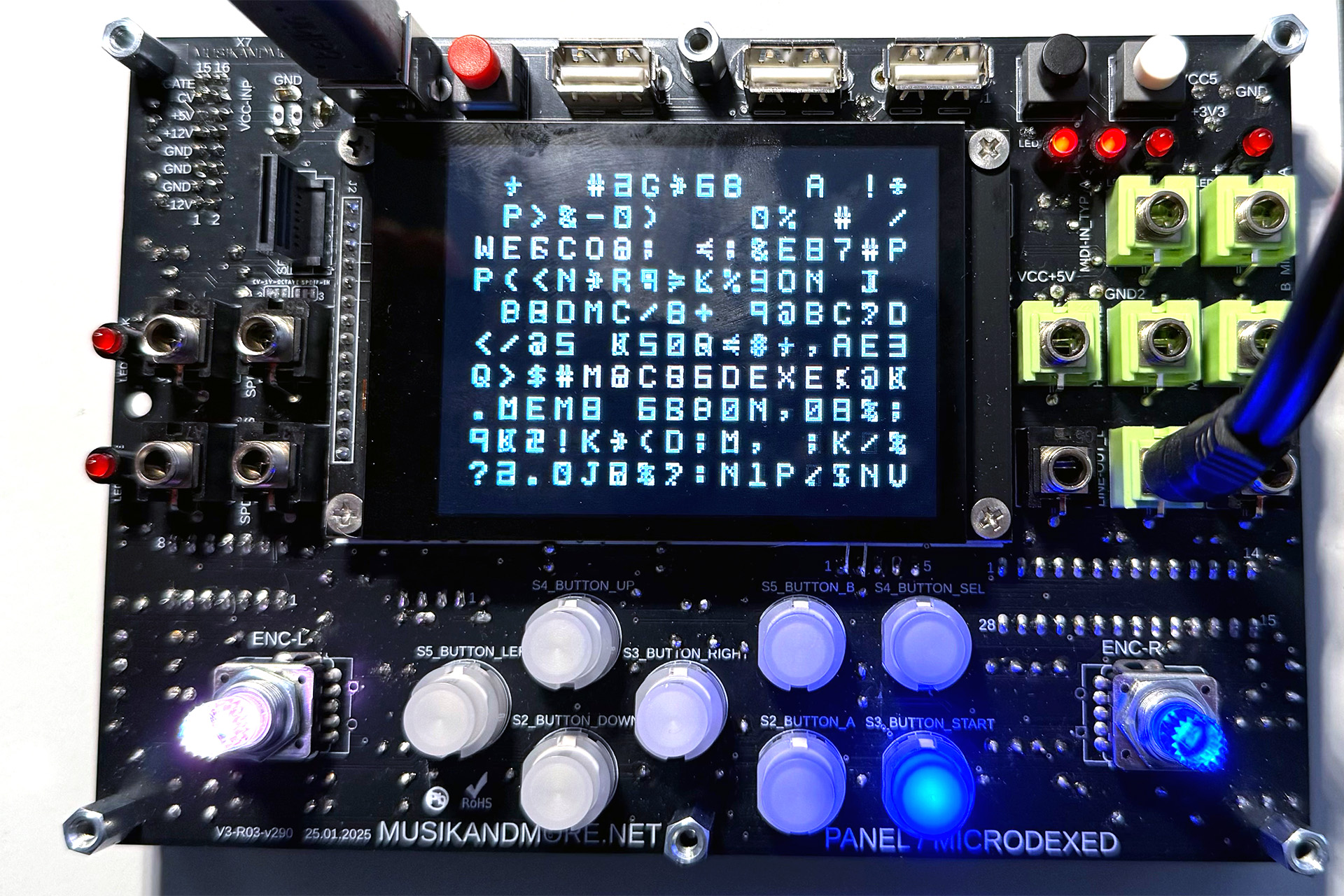

23) Inbetriebnahme / Funktionstest

Als nächstes kommt ein kurzer Funktionstest:

• USB B Stecker und das Mainboard mit Spannung versorgen
• S1 PWR betätigen „ON“ = LED 5V leuchtet
• S1 PWR betätigen „OFF“ = LED 5V leuchtet NICHT

Wenn das erfolgreich ist, die Spannung (S1 ON) mit einem Multimeter an den Messpunkten +5V VCC5 und GND kontrollieren. Die Höhe der Spannung ist abhängig von der USB Schnittstelle des PCs, MACs oder USB Hubs. Die Spannung sollte aber zwischen 4,8V und 5,2V liegen.

Jetzt wird der Teensy 4.1 (U1) mit dem 2-pol. USB-Kabel mit dem Mainboard verbunden und vorsichtig in die Buchsenleisten gesteckt.

• Dann wiederholt sich der Pkt.23 und zusätzlich muss jetzt auch die LED 3,3V leuchten.
• mit einem Multimeter die Spannung +3,3V an den Messpunkten +3,3V und GND kontrollieren.

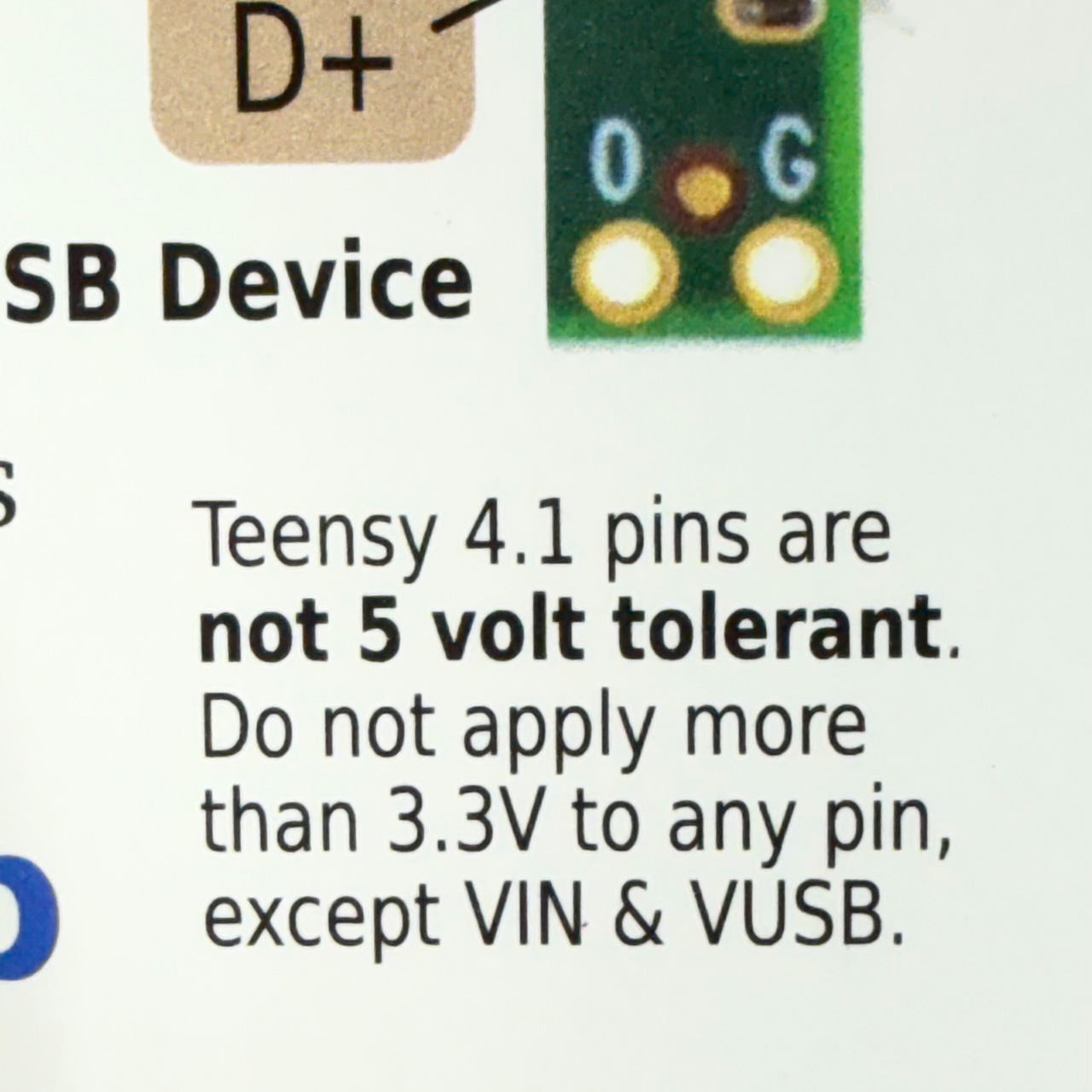

• die +3,3V vom Teensy 4.1 ist nicht immer exakt 3,3V, sollte aber zwischen 3,25V und 3,35V liegen.

Wir haben zum Auslieferungszeitpunkt bereits unser Testprogramm auf den Teensy geflasht. (das gilt nur für Kunden, die das DIY-Komplett-Kit gekauft haben!)

Ist der USB-Anschluss an einem PC oder MAC sollte der „Microdexed“ automatisch erkannt und installiert werden. Das ist auch ein gutes Zeichen dafür, dass die 2pol. USB-Kabel-Verbindung (Pkt.6) unter dem Teensy 4.1 funktioniert.

Jetzt den weißen Schalter wieder auf S1 PWR „OFF“ schalten.

• die ICs U11, U12 (4N36M), U2 (6N138), U7 (MCP23017) und U8 (CD74HCT14E) in die IC-Sockel stecken.
• Die Pins der 5 ICs vorher ein bisschen zusammendrücken, die gehen dann leichter in die gedrehten Fassungen!
• nun das kapazitive 3,2“ TFT-Touchdisplay auf der Frontseite vorsichtig aber mit Druck in die 14pol. Steckerleiste J12-2 stecken und mit dem Senkkopfschrauben M3x5 festschrauben.
• Kopieren Sie aus der entpackten Software V.1.9.9x jetzt alle Dateien und Verzeichnisse von /addon/SD/ in das Stammverzeichnis Ihrer SD-Karte (FAT32) und stecken Sie die Karte in den SD-Steckplatz des Teensy 4.1. Wenn Sie einen oder zwei PSRAM-Chips haben, kopieren Sie Ihre benutzerdefinierten Samples in den Ordner /CUSTOM auf der SD-Karte, oder kopieren Sie die Demo-Inhalte von /addon/SD/CUSTOM in den Ordner /CUSTOM auf der Micro-SD-Karte.
• Jetzt den weißen Schalter wieder auf S1-PWR „ON“. Wenn alles richtig ist, sollte das NAVIPANEL-V3 mit dem Microdexed jetzt booten und der LED-Test die 8 LED-Taster, beide RGB-Encoder, die LEDs MIDI IN/OUT nacheinander aufleuchten, und Sie mit dem Startbildschirm Sie begrüßen. Schließen Sie ein MIDI-Keyboard an MIDI IN Typ A oder B (oder verwenden Sie die virtuelle Touch-Tastatur und die Encoder zur Navigation).

Hinweis: Audio Line-Out und Headphones funktionieren erst nach dem nächsten Schritt.

Erste Schritte während des Bootvorgangs nach S1-PWR „ON“

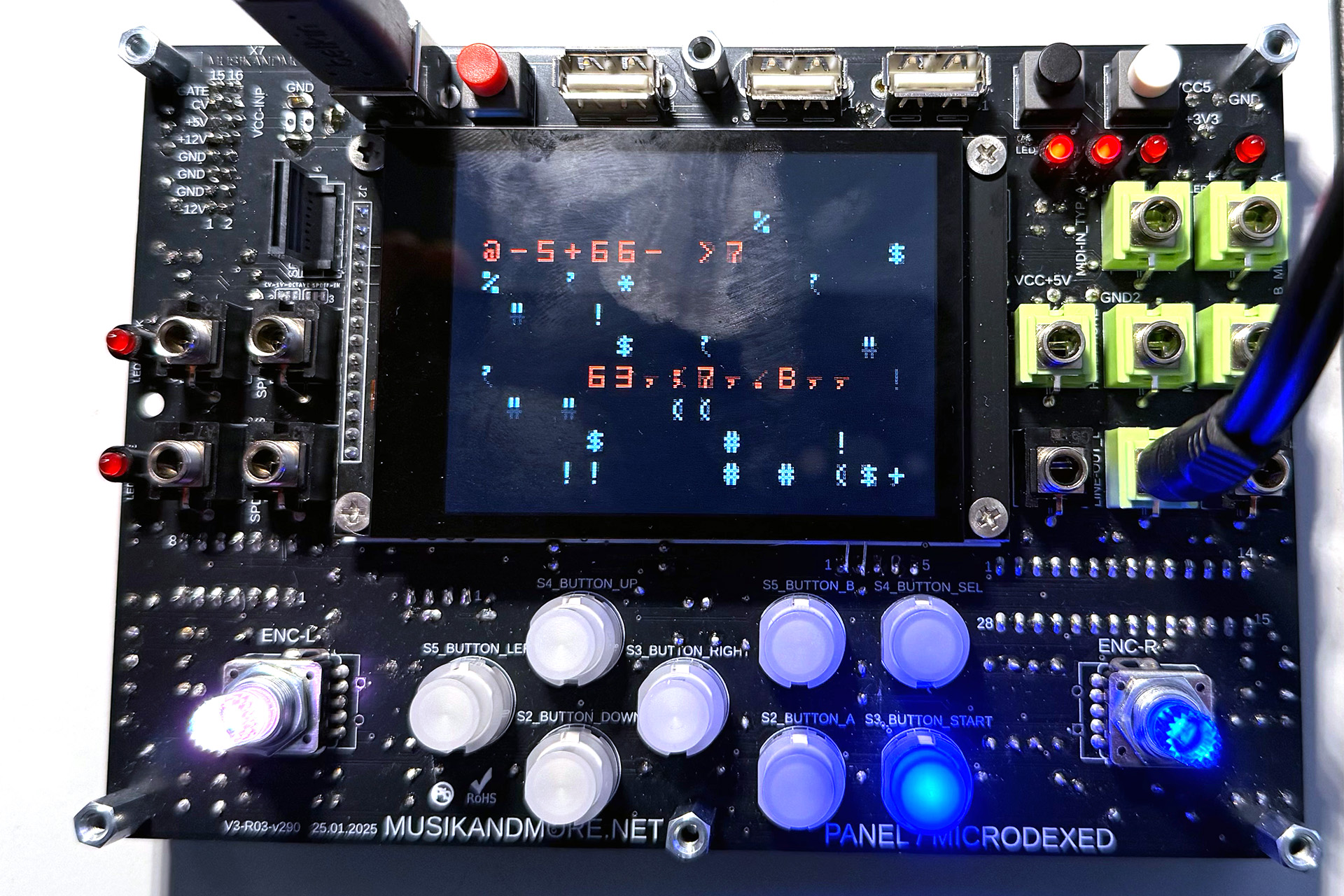

Mainboard Bootvorgang mit LED Test und mein Startbildschirm (Bestückung zeigt Demogerät!)

24) Testumgebung mit 4 Microdexed / USB Geräten / Midi CC-Fader V3

Wir haben folgender Konfiguration getestet:

Testumgebung: AKAI MPC mini (Midi über USB) ARTURIA MiniLab3 und 1x Microdexed NAVIPANEL V2 4MS – 3x Microdexed NAVIPANEL V3 und MIDI FADER V3. Zum Testen von CLOCK IN/OUT oder den CV Outputs, GATE OUT haben wir noch analoge Modulargeräte im Eurorack Format wie VCO, ADSR, VCF, und VCA sowie die notwendigen Mono- und Stereomixer im Testsetup.

Hinweis:

Wenn der schwarze Druckschalter S3 USB PWR nicht auf „ON“ steht, können die USB-Ports1-4 vom U6 USB-Hub nicht, z.B. für die USB Midi-Datenübertragung, benutzt werden. Generell ist die USB Nutzung mit Audio und Midi ein heikles Thema. Viele Ports haben bei Belastung nicht einmal 4,4V (statt der notwendigen 5V USB). Ein weiteres Phänomen sind eventuelle Störgeräusche auf den Audio-Outputs bei USB Audio und /oder Audio-Line-Output-Nutzung. Im Studio ist eine galvanische USB Trennung zur Beseitigung von Masseschleifen und der USB „Störfeuer“ sehr hilfreich. Wir verwenden in unserem Studio mehrere dieser USB-Trennmodulen.

Link zum Produkt: ARCELI USB-Isolator-Modul, Industrieller Isolator-Schutz gegen Audio-Störgeräusche,1500V

Digitalmodul: https://www.amazon.de/dp/B07SJD86TD?ref=ppx_yo2ov_dt_b_fed_asin_title

25) Externe Spannungsversorgung und Eurorack NAVIPANEL und Optionen

Hilfreich ist auch eine externe 5V-Versorgung (J1), entweder über den DC Stecker 5V/1A oder über ein externes (USB-) 5VDC Steckernetzteil, um ggf. eventuelle Störgeräusche oder „Brummen“ zu verhindern. In der neuen Version ab April 2025 ist jetzt auch ein USB-C-Versorgunganschluss (J2P_POWER-IN) vorgesehen.

WICHTIG: Der X19 16pol. abgewinkelter Wannenstecker auf dem Midi-to-CV Breakout Board und Pedal-USB Breakout Board wird nicht bestückt (die Spannungsversorgung erfolgt über das Mainboard vom NAVIPANEL V3, es werden nur +5V und GND verwendet. Die externe Versorgung macht aber nur Sinn, wenn der USB PC oder MAC Anschluss zur Datenübertragung nicht benutzt wird. Also dezentral ohne Notebook oder ähnliches, z.B. bei Liveauftritten. Aber es funktioniert auch beides, extern +5V und USB an PC oder MAC.

WICHTIG: Der Power-Schalter om NAVIPANEL V3, S1 PWR (weiße Kappe) muss dann bei externer Spannungsversorgung auf „OFF“

26) Inbetriebnahme und Endmontage Frontpanel

Das Finale:

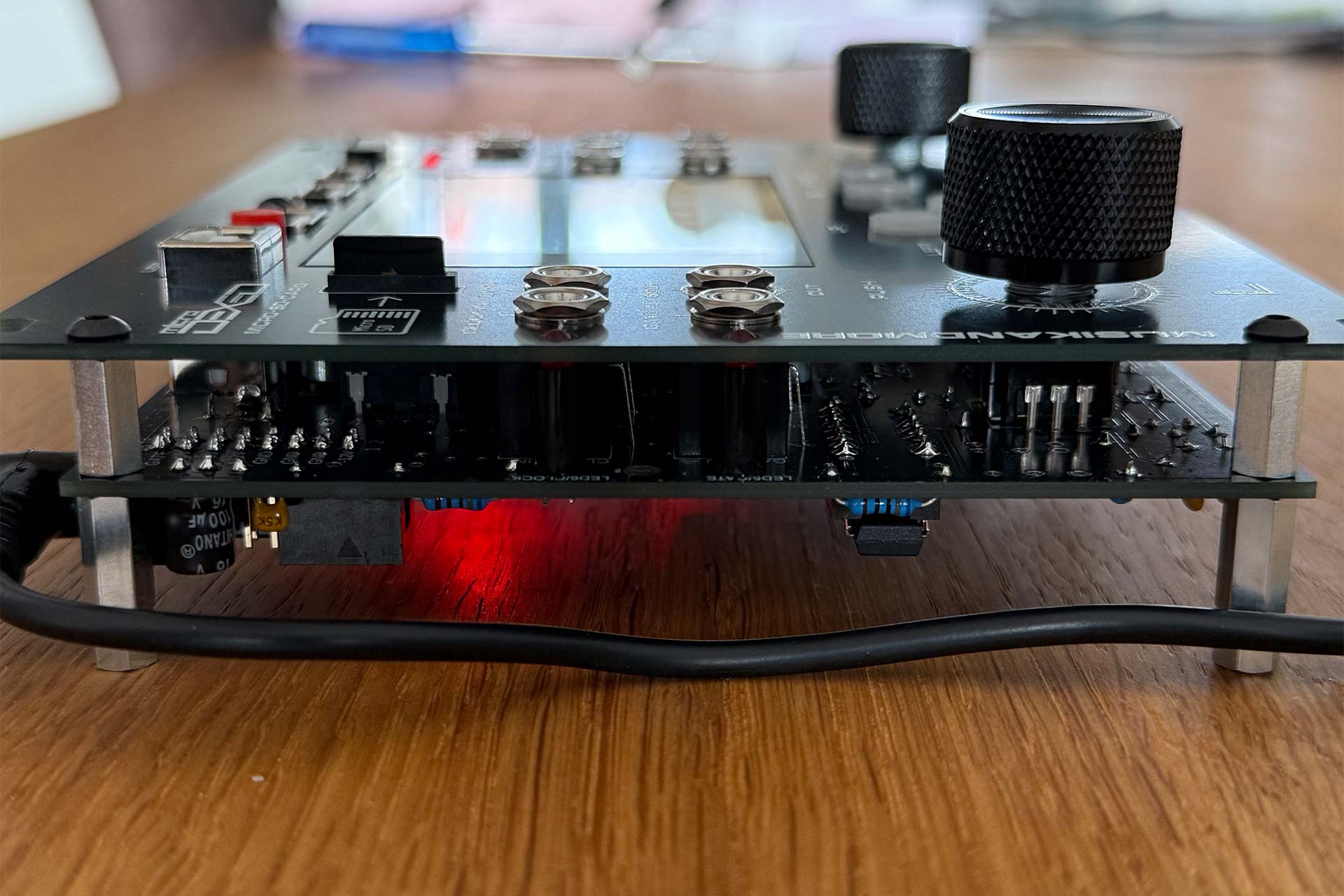

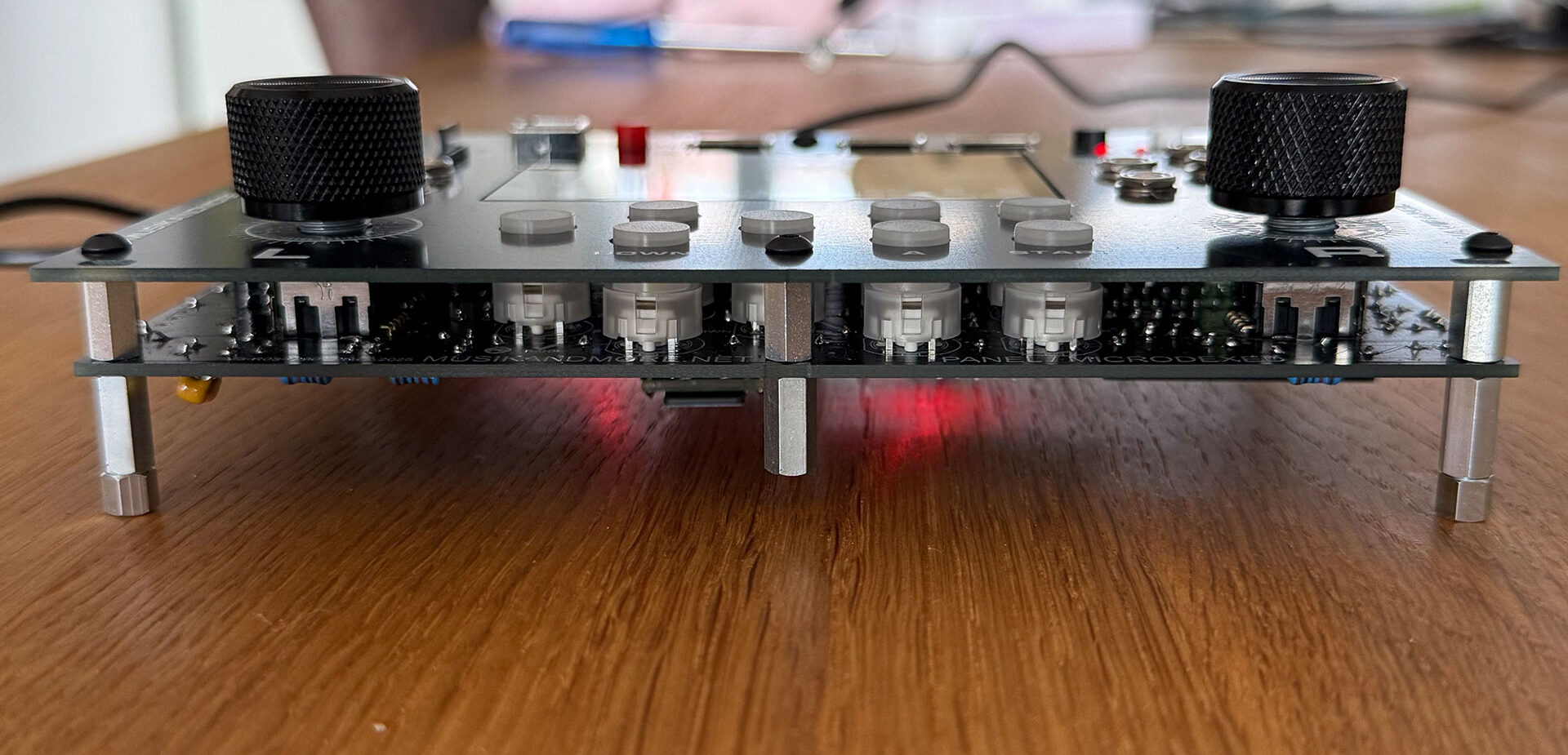

Frontpanel auf das Mainboard und 2. Funktionstest

• Alle TS/TRS- Buchsen mit den 2x 6mm U-Scheiben (gesamt 24 Stück) bestücken.
• Jetzt das Frontpanel Ihrer Wahl auf dem Mainboard ausrichten und mit 6x M3x6mm ISK befestigen.
• Darauf achten das alle Taster und Schalter leichtgängig im Frontpanel sitzen.
• Dann 12x 6mm U-Scheiben und 12x M6 Sechskantmutter (SW8) die Buchsen befestigen.
• jetzt die beiden Sechskantmutter der RGB-Encoder von unten an das Frontpanel hochschrauben. Die Mutter hat nur stützende Funktion für das Frontpanel.
• Die RGB-Encoder werden NICHT von oben verschraubt.
• nun die beiden RGB Encoder Drehknöpfe mit leichtem Druck auf die Encoder stecken
• jetzt kann das NAVIPANEL V3 wieder mit dem S1-PWR „ON“ eingeschaltet werden. (Siehe auch Pkt.23 und Pkt.24)
• Wenn denn alles funktioniert ist die Hardware erstmal betriebsbereit!

27) Das Setup für den Microdexed

Jetzt ist das Setup für den Microdexed an der Reihe. Hierzu lesen Sie bitte die sehr ausführlich Bedienungsanleitung von @positionhigh unter folgenden Link: https://codeberg.org/positionhigh/MicroDexed-touch/raw/branch/main/doc/MicroDexed-touch-manual.pdf

28) Zusätzliche Hardware-Funktionen und Buchsen

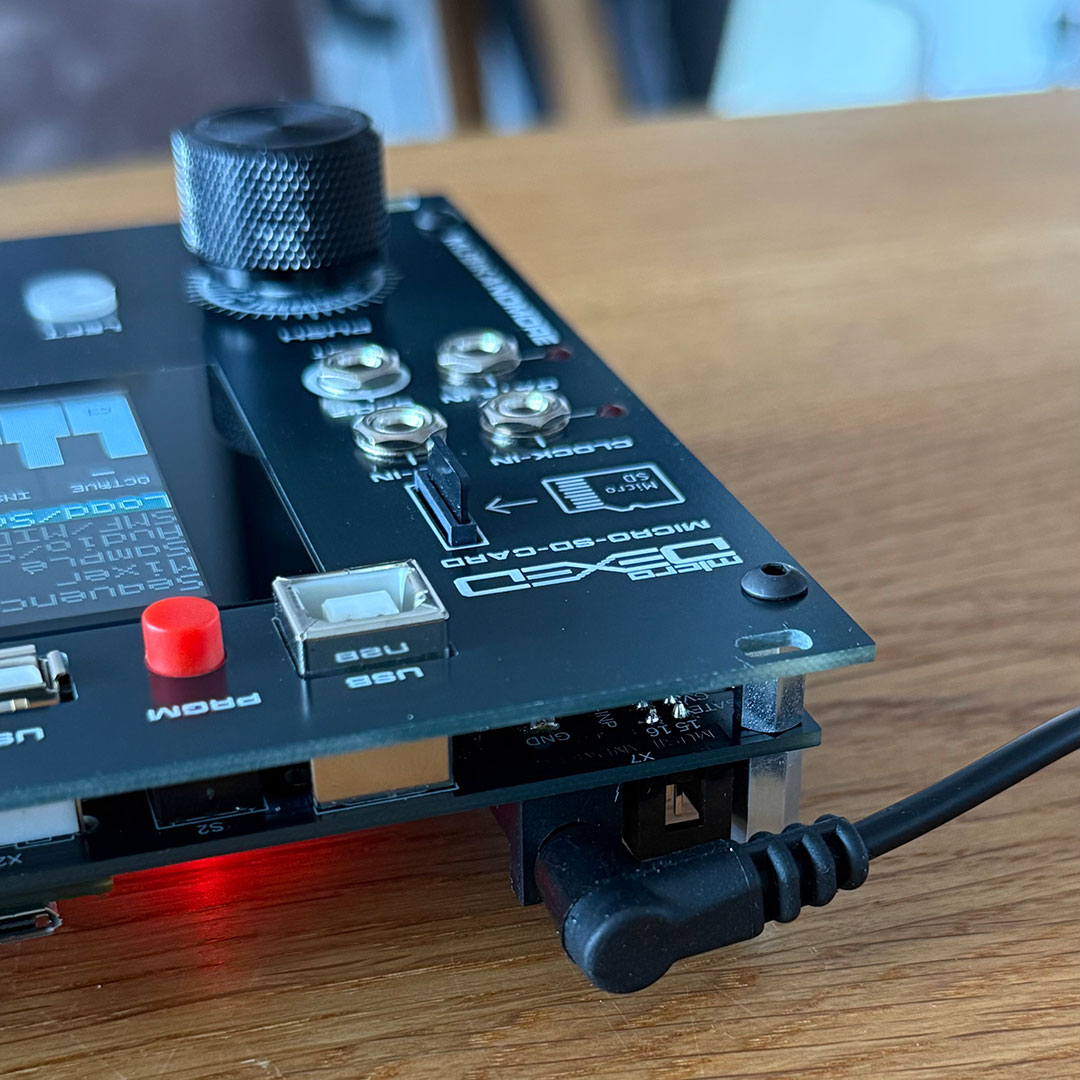

TS- /TRS 3,5mm Klinkenbuchsen und Micro-SD-Card Slot im Frontpanel

• Das NAVIPANEL- V3 hat neben dem Audio Stereo LINE OUT (TRS), auch LINE OUT L (TS) und LINE OUT R (TS). Das hat den Hintergrund, dass es in der Modularwelt häufig vorkommt, dass die Audio-Ausgänge nicht immer in Stereo gebraucht werden, sondern in R und L aufgesplittet auf unterschiedlich Modularmodule geführt werden.
• Der Headphones-Amp U5 (TDA1308) ist ein kleiner Stereo-Kopfhörerverstärker (PHONES) mit 40-50mW Ausgangsleistung (an 16-32 Ohm bei 5VDC Versorgungsspannung). Der Input vom Headphones-Amp wird direkt vom Line-Out R/L des DAC PCM5102 U3 geroutet.
• Die Midi-Kommunikation kann dann klassisch über TRS 3,5mm MIDI IN und MIDI OUT erfolgen. Die MIDI IN und MIDI OUT sind doppelt heraus geführt 1. Typ A und 2. Typ B, um die verschiedenen Synthesizer und Midi-Geräte mit dem richtigen Kabel verbinden zu können.
• Eine gute Kabelempfehlung für MIDI-DIN5 auf TRS-Midi sind die BEFACO-MIDI-Adapterkabel mit 1,5m Länge im 3er Pack.

Midikabel rot 3er Pack Klassifikation TYP A

• 3.5 mm TRS-Klinke auf 5-pol DIN-Stecker
• unter anderem kompatibel mit Geräten von Akai, Korg, Make Noise, ADDAC, Critter & Guitari, Dreadbox, Intellijel, Teenage Engineering, Twisted Electrons, Elektron.
• Link zum Produkt: https://www.thomann.de/de/befaco_trs_midi_cable_a.htm

Midikabel grau 3er Pack Klassifikation TYP B

• 3.5 mm Stereoklinke auf 5-pol DIN-Stecker
• unter anderem kompatibel mit Geräten von 1010Music, Arturia, Elektron, Erica Synths, Faderfox, Malekko, Polyend, Darkglass
• Link zum Produkt: https://www.thomann.de/de/befaco_trs_midi_cable_b.htm

Der Output SPDIF OUT ist voll funktionsfähig und in der Microdexed Software integriert. Der Output liefert ein Digitalsignal mit 44KHz /16Bit an die TS-Buchse 3,5mm Klinke (SPDIF OUT). Für den Anschluss an ein handelsüblichen SPDIF-Input benötigt es dann noch einen Kabeladapter von TS-Klinken-Stecker Mono 3,5mm auf einen Chinch-Stecker.

Der Output CLOCK OUT (gleiche Buchse wie SPDIF OUT) ist vollständig in der aktuellen Software integriert. Es sind 2 Software-Version für den Betrieb mit SPDIF oder CLOCK OUT vorhanden ( aktuelle Version unter “Downloads“).

Die TRS-Buchsen VOLUME PEDAL/CV-IN, CLOCK-IN und SUSTAIN PEDAL/GATE-IN sind hardware- und softwaremäßig funktionsfähig.

Technische Hinweise zu den Spannungspegel finden Sie unter „Technische Daten“.

Der Micro-SD-Card Slot2 ist als Erweiterung durch eine zusätzliche Micro-SD-Card gedacht. Mögliche Anwendungen sind Sounds, Soundbanks und Midifiles usw. auf „einfachen Weg“ ohne Ausbau der Micro-SD-Card des Teensy 4.1 oder Nutzung des Web Remote Console zu ermöglichen. Die Implementierung der notwendigen Software für die 2. Micro-SD-Card ist vollständig erfolgt.
Der Link zur Web Remote Console: https://positionhigh.codeberg.page/

Die Funktionsweise und Nutzung der USB HOST, USB-1, USB-2 USB-3 und den auf der Rückseite befindlichen  USB4-Port ist unter Pkt.14 beschrieben. Der Teensy 4.1 Micro-USB-Anschluss ist mit S1 PWR ON-OFF schaltbar und nicht mehr im Frontpanel zugänglich.

Für den Support der Hardware wenden Sie sich an:
Thomas Effendy, info@musikandmore.net oder @musikandmore bei Discord (https://discord.gg/XCYk5P8GzF)

Für Fragen zur Microdexed Software wenden Sie sich bitte an:
Mark Koslowski aka @positionhigh (https://discord.gg/XCYk5P8GzF)

30) Anhang A.

Stand: 18.09.2025

Quellennachweis / Links / Produktempfehlungen

• Bernstein Kugelgelenk Bestückungshalter / Link zum Produkt:
  https://www.bernstein-werkzeuge.de/produkte/produktdetails/9-250-esd-kugelgelenk-kombination-vario-6-tlg
• Lötzinn / Link zum Produkt:
  https://www.conrad.de/de/p/stannol-ks115-loetzinn-bleifrei-spule-sn99-3cu0-7-rom1-100-g-1-mm-588742.html
• Lötabsaugung / Link zum Produkt:
  https://www.reichelt.de/de/de/shop/produkt/loetrauchabsaugung_zerosmog_shield_pro-371544
• USB Host-Adapter von prjc.com / Link zum Produkt:
  https://www.pjrc.com/store/cable_usb_host_t36.html
• Widerstand-Farbcode-Tabelle: https://www.elektronik-kompendium.de/sites/bau/1109051.htm
• Aktuelle Software für NaviPanel-V3 erhalten Sie auf:https://codeberg.org/positionhigh/MicroDexed-touch/releases
• Aktuelles Original Handbuch vom Microdexed @positionhigh:
  https://codeberg.org/positionhigh/MicroDexed-touch/raw/branch/main/doc/MicroDexed-touch-manual.pdf
• prjc.com Teensy Software: https://www.pjrc.com/teensy/loader.html
• Discord Channel @positionhigh: https://discord.gg/XCYk5P8GzF
• Link zur Web Remote Console : https://positionhigh.codeberg.page/
• ARCELI USB-Isolator-Modul, Industrieller Isolator-Schutz gegen Audio-Störgeräusche, 1500V-Digitalmodul:
  https://www.amazon.de/dp/B07SJD86TD?ref=ppx_yo2ov_dt_b_fed_asin_title
• Midikabel rot 3er Pack Klassifikation TYP A
  https://www.thomann.de/de/befaco_trs_midi_cable_a.htm
• Midikabel grau 3er Pack Klassifikation TYP B
  https://www.thomann.de/de/befaco_trs_midi_cable_b.htm
• 4MS pod32 Gehäuse 32TE (powered)
  https://www.thomann.de/de/4ms_pod32_powered.htm
• 4MS pod32 Gehäuse 32TE (powered) (musikandmore.net)
• 4MS pod32 Gehäuse 32TE (unpowered) (Sonderbeschaffung über Thomann)
  https://www.thomann.de/de/4ms.html
• Netzteil für Eurorack Gehäuse 4MS pod32 / maximale Ausgangsleistung: 15 V / 3 A 45W
  https://www.thomann.de/de/4ms_power_brick_45w.htm
• 3D-Case / Gehäuse 32TE für NAVIPANEL V1 ab Mainboard v380 (musikandmore.net)
• 3D-Case / Gehäuse 32TE für NAVIPANEL V2 ab Mainboard v526 (musikandmore.net)
• 3D-Case / Gehäuse 32TE für NAVIPANEL V3 ab Mainboard v541 (musikandmore.net)
• USB C Lader/Powerversorgungs-Breakout U9 (Amazon)
  https://www.amazon.de/dp/B0CQNCFYGV?ref=ppx_yo2ov_dt_b_fed_asin_title

31) Anhang B. Kredits

Mitwirkende

Mark Koslowski aka @positionhigh (https://discord.gg/XCYk5P8GzF)
für die hervorragende Software- und Hardware-Basis richten.

Holger Wirtz für die ursprüngliche Portierung des DEXED PC/Desktop OS auf den Teensy 4.1 MICRODEXED – Microcontroller

Thomas Effendy https://musikandmore.net Hardwareentwicklung und Panel / PCB Design

Nicole Effendy – https://designvorsprung.de  für die Geduld mit den schier endlosen Korrekturlesungen der Bauanleitung und technischen Dokumentation.

32) Anhang C.

Lizenz und Urheberrecht

Creative Commons Namensnennung – Nicht kommerziell 4.0 International (CC BY-NC 4.0)

Es steht Ihnen frei:

Teilen – Kopieren und Weiterverbreiten des Materials in einem beliebigen Medium oder Format anpassen – das Material neu zu mischen, transformieren und darauf aufbauen.

Der Lizenzgeber kann diese Freiheiten nicht widerrufen, solange Sie die Lizenzbedingungen befolgen.

Unter den folgenden Bedingungen:

Namensnennung – Sie müssen den Urheber angemessen benennen, einen Link zur Lizenz angeben und etwaige Änderungen angeben. Dies ist in angemessener Weise möglich, jedoch nicht in einer Weise, die den Eindruck erweckt, der Lizenzgeber unterstütze Sie oder Ihre Nutzung.

Nicht kommerziell – Sie dürfen das Material nicht für kommerzielle Zwecke verwenden.

Keine weiteren Einschränkungen – Sie dürfen keine rechtlichen Bestimmungen oder technischen Maßnahmen anwenden, die andere rechtlich daran hindern, die in der Lizenz erlaubten Handlungen vorzunehmen.

Hinweise:
Sie sind nicht verpflichtet, die Lizenz für Teile des Materials einzuhalten, die gemeinfrei sind oder deren Nutzung durch eine anwendbare Ausnahme oder Einschränkung gestattet ist.

Es werden keine Garantien übernommen. Die Lizenz gewährt Ihnen möglicherweise nicht alle für Ihre beabsichtigte Nutzung erforderlichen Berechtigungen. Beispielsweise können andere Rechte wie Persönlichkeits-, Datenschutz- oder Urheberpersönlichkeitsrechte Ihre Nutzung des Materials einschränken.

Den vollständigen Lizenztext finden Sie unter:
https://creativecommons.org/licenses/by-nc/4.0/legalcode

Projekt: NAVIPANEL V3 for Microdexed
Autor: Thomas Effendy (Hardware Version V3-R4-v380 -V3-R5-v541)
Autor: Mark Koslowski (Software Microdexed Version 1.9.8.4-1.9.9.9)
E-Mail: info@musikandmore.net
Datum: 22.09.2025
Version: V.7.0-DE (dieses Dokument)
Lizenz: Creative Commons Namensnennung – Nicht kommerziell 4.0 International (CC BY- NC 4.0)

33) Anhang D.

Technische Daten

BOM-Technische Daten-NAVIPANEL-V3/ V7.0-DE

34) Anhang E.

BOM / Stückliste

BOM-Technische Daten-NAVIPANEL-V3/ V7.0-DE

35) Anhang F.

Änderungen:

PCB Version V3-R4-v380 vom 07.04.2025 / NAVIPANEL V3-v31 vom 25.01.2025.

Changelog: ab 30.03.2025 bis 15.04.2025

• neues 3D-Gehäuse Design von Mark Koslowski für FRONTPANEL V3 Eurorack
  3D-Case / Gehäuse 32TE für NAVIPANEL V3 (musikandmore.net) (New option)
• Jumper J1, J2, J3 , J4 für den CV-IN, wahlweise PEDAL INPUT Volume oder Control-Voltage 0-5V oder 0-10V R40/R49 (New option)
• Supressordioden 1N5817 D2,D3,D4,D5 entfernt.
• USB Host (X5) 4pol. im Frontpanel auf USB-A3 im Frontpanel gändert (X5 als 4pol. Steckerleiste auf der Lötseite vorgesehen.
• R/C Filterkombination ( Dämpfung ) für den Analog Input A1 integriert (New option)
• D8 Zenerdiode 5V1 im 5V Versorgungsinput als Verpolungsschutz und kurzzeitige Überspannungsbegrenzung auf max. 5,1VDC (New option)
• USB C- Lader und Spannungsversorgungsmodul integriert. (New option). Link zum Produkt: https://www.amazon.de/dp/B0CQNCFYGV?ref=ppx_yo2ov_dt_b_fed_asin_title
• J2 2pol. Stecker für externe +5V/GND Input- Jumper für USB-C Powermodul versetzt.
• Für USB-C 2 zusätzlich GND Pads geroutet (zusätzlich)
• MIDI Out Typ A und Typ B Buchsen auf PCB getauscht (Fixed)

36) Anhang F.

Änderungen:

Main-PCB Version V3-R5-v526 vom 16.05.2025 / NAVIPANEL V3-v49 vom 21.05.2025.

Changelog: ab 16.05.2025 bis 02.07.2025

• neues 3D-Gehäuse Design von Mark Koslowski für FRONTPANEL V3 Eurorack
  3D-Case / Gehäuse 32TE für NAVIPANEL V3 (musikandmore.net) (Finale Version mit MIDI to CV Integration)
• Buchsen und Steckerleisten für die optionalen Erweiterungplatinen MIDI to CV und PEDAL-USB
• Integration von CLOCK-IN und CLOCK-OUT mit Optokopplern zur galvanischen Trennung und Pegelanpassung.
• Spannungswandler DC-DC 5VCC -> 5VDD für die Optokoppler.
• C5 Elko von 470µF/6,3V auf 220µF/10V reduziert
• Alle 3,5mm TR/TRS Buchsen auf “Stereo” (grün) bis auf LINE OUT (schwarz) R und L abgeändert

37) Anhang F.

Änderungen:

Main-PCB Version V3-R5-v541 vom 02.07.2025 / NAVIPANEL V3-v49 vom 21.05.2025.

Changelog: ab 02.07.2025 bis 21.08.2025

• 3 Stück 3mm Befestigungsbohrungen für die optionalen Erweiterungplatinen MIDI to CV und PEDAL-USB
• Spannungswandler – Leiterbahn für 5V VDD für Optokoppler gefixed
• Dimensionierung einer Widerstände R41-R48 für Button LEDs einheitlich auf 680R gändert
• C5 Elko von 220µF/10V auf 100µF/16V reduziert
• SIL RN1 10K Netzwerk von der Lötseite auf Bestückungsseite geändert.. Platzproblem mit J2P VCC/GND Stecker
• CV-IN für 0-5V Input den Widerstand R40 von 1K/0,1% auf 910R/0,1% abgeändert
• Induktivität L2 100µH entfernt (GND Line… )

38) Anhang F.

Änderungen:

Main-PCB Version V3-R6-v582 vom 14.09.2025 / NAVIPANEL V3-R03-v53 vom 14.09.2025.

• Text 5V und 3,3V im Frontpanel getauscht
• Stücklisten als Unterseiten für Bauteile die zum Lieferumfang gehören, sich aber nicht unmittelbar auf den PCBs befinden
