Bauanleitung 8TE-Frontpanel MIDI-to-CV-PEDAL-USB/ V1.0-DE

Midi-to-CV-Breakout

Bauanleitung / Dokumentation / 8TE-Frontpanel MIDI-to-CV-PEDAL-USB

Bauanleitung 8TE-Frontpanel MIDI-to-CV-PEDAL-USB/ V1.0-DE

1) Haftungsausschlusserklärung

Bevor Sie mit dem Bausatz und der Bestückung beginnen, haben wir noch ein paar rechtliche Hinweise für Sie. Bitte lesen Sie sich den Disclaimer genau durch. Vielen Dank für Ihr Verständnis. Das Widerrufs- und Rückgaberecht erlischt, sobald Sie den DIY-Bausatz geöffnet haben und die enthaltenen Leiterplatten von Ihnen gelötet oder Frontpanels bestückt wurden. Der DIY-Bausatz kann nur im unbenutzten Zustand an uns zurückgesendet werden. Die Rücksende-Versandkosten trägt der Käufer. Die Gewährleistung beschränkt sich auf die im DIY-Bausatz befindlichen Bauelemente. Eventuelle Garantieansprüche werden aufgrund des Produkthaftungsgesetzes an unsere Lieferanten (Lieferkettennachweis) weitergegeben. Die Garantie erlischt bei unsachgemäßer Verwendung oder Benutzung, wie z.B. zu heißes oder zu langes Löten von elektronischen Bauelementen, das unweigerlich zur Beschädigung oder Totalverlust der Bauelemente führen kann.

Nicole Effendy (Designvorsprung) und Thomas Effendy (Musikandmore) sind frei von jeglichen Rechtsansprüchen, die aus Verletzungen durch das Bestücken, Löten und unsachgemäße Nutzung des NAVIPANEL V3 for Microdexed, sowie aus gesundheitlichen Schäden durch das Einatmen von Lötrauch resultieren können.

Dieses Projekt setzt gute Lötkenntnisse und ein gewisses Maß an Lötpraxis, sowie Elektronik-Grundkenntnisse voraus. Jedes Elektronikprojekt steht und fällt mit dem Werkzeug und der Sorgfalt beim Löten, SMD-Löten und das Löten von GND (Masse) Kupferflächen. Kalte Lötstellen sind die häufigsten Fehlerursachen in der Elektronik. Gleiches gilt auch für ungewollte Lötbrücken, z.B. durch zu viel Lötzinn.

Ein Punkt im Umgang mit elektronischen Bauelementen ist die ESD-Behandlung von Halbleiter-Bauelementen wie z.B. ICs, PSRAM, dem Teensy 4.1 usw. Wir wissen auch, dass nicht jeder Hobbyelektroniker oder Musiker einen ESD (elektrostatische Entladung, Englisch „ElectroStatic Discharge“) Lötarbeitsplatz hat. Leider kann eine solche Entladung die elektronischen Bauteile irreversibel beschädigen.

Tipp: Um Schäden an den Halbleitern zu vermeiden, nach Möglichkeit vor dem Berühren von Halbleitern etwas Metallisch-Leitendes, z.B. Heizkörper, berühren, um sich statisch zu entladen.

Die hier vorliegende elektronische Schaltung ist für den Betrieb mit USB 2.0, 5V DC-Steckernetzteil, (optional mit USB-C Power) und der 16pol. Eurorack-Spannungsversorgung (+5V und GND) vorgesehen. Der Einsatz von Powerbanks und die Spannungsversorgung per USB funktionieren sehr gut. Allerdings ist die Betriebszeit stark von der Leistung der Powerbank abhängig. Die Stromaufnahme des NAVIPANEL-V3 beträgt derzeit bei 5VDC ca. 250mA ohne angeschlossene USB Host Geräte.

Eine Spannungsversorgung mit LiPo 3,7V Akkus ist technisch nicht vorgesehen, da die USB-Geräte, der USB-Hub und die Analogbaugruppen zwingend 5V DC benötigen. Sollte der Einsatz des NaviPanel-V3 entgegen unserer Empfehlung trotzdem mit LiPo-Akkus erfolgen, sind wir frei von jeglichen Gewährleistungsansprüchen und nicht verantwortlich für einen technischen Defekt des NAVIPANEL-V3 for Microdexed oder anderer technischer Geräte!

LiPo 3,7V Akkus sind in der Handhabung nicht ungefährlich und sollten nur von Fachleuten mit entsprechenden Elektronik-Kenntnissen eingesetzt werden.

2) Lötempfehlung und Tipps

Verwenden Sie ausschließlich bleifreies Lötzinn mit einem Durchmesser von 0,7mm – 1,0mm, z.B. von STANNOL KS115 Sn99,3Cu0,7 d=1,0mm (Made in Germany). Der Lötdraht KS115 enthält ein kolophoniumfreies Flussmittel mit synthetischen Harzen.
Quellenachweis / Link zum Produkt: https://www.conrad.de/de/p/stannol-ks115-loetzinn-bleifrei-spule-sn99-3cu0-7-rom1-100-g-1-mm-588742.html

Ein weiterer Punkt ist die Lötrauchabsaugung.
Das Einatmen des Lötrauchs durch Mund und Nase ist gesundheitsschädlich. Deswegen sorgen Sie bitte für eine gute Absaugung der Lötdämpfe an den Lötstellen und eine gute Belüftung des Raumes. Der Lötrauch greift die Nasenschleimhaut an – das merkt man leider nicht sofort – und wer viel Leiterplatten bestückt und lötet, sollte dann schon aus eigenem Interesse, für eine gute Lötrauchabsaugung sorgen. Eine gute Empfehlung ist die Lötrauchabsaugung ist der ZeroSmog Shield Pro von Weller. Kein Schnäppchen, aber sehr effektiv.
Quellennachweis / Link zum Produkt: https://www.reichelt.de/de/de/shop/produkt/loetrauchabsaugung_zerosmog_shield_pro-371544,

Das Lötgerät sollte mindestens eine Leistung von 30VA, besser 70VA und wenn möglich eine regelbare Löttemperatureinstellung im Bereich von 275°C bis max. 375°C haben. Eine Reinigung der Lötspitze mit Kupfergeflecht und einem Schwamm (der Schwamm wird mit Wasser gefüllt) ist notwendig, um die Zunderreste an der Lötspitze zu entfernen.

3) Arbeitsvorbereitung – Bestückung und Löten

Wir empfehlen folgendes Elektronikwerkzeug und Zubehör:

  • Elektronikseitenschneider und Elektronikflachzange
  • Schlitz- oder Kreuzschlitz-Schraubendreher klein
  • Innensechskant-Schlüssel (Imbus) 2mm (M3x5/6 ISK-Schrauben)
  • 5,5mm (M3) Steckschlüssel oder 5,5mm Maulschlüssel
  • 8mm (M6) Steckschlüssel für 6-Kantmuttern für die TRS 3,5mm Buchsen im Frontpanel
  • Lötzinn (siehe Pkt.2)
  • Entlötsaugpumpe oder Entlötsaugkupferlitze 1,5mm breit (nur für alle Fälle)
  • Ein Multimeter zum Überprüfen der Versorgungspannungen, zum Abgleich der DAC Outputs und ggf. zum Nachmessen der Metallschicht-Widerstände
  • eine kleine ESD-Pinzette (für die PSRAMs sehr nützlich)
  • Eine hitzebeständige Silikonmatte (min. DIN A4 Format)
  • Lötrauchabsaugung (siehe Pkt.2)
  • Eine „dritte Hand“ oder Elektronikschraubstock (z.B. Bernstein Spannfix Vario 9-250 ESD) o.ä.
  • Quellennachweis / Link zum Produkt: https://www.bernstein-werkzeuge.de/produkte/produktdetails/9-250-esd-kugelgelenk-kombination-vario-6-tlg

4) GND – Löten von GND Pads und Flächen

Die GND-Pins brauchen für eine saubere Lötstelle eine sehr gute Wärmeverteilung, also möglichst das Lötpad und den Bauteil-Pin gleichzeitig erwärmen und ganz wenig Lötzinn dazugeben, die Lötung ist „gut“ wenn das Lötzinn „freiwillig“ in die Durchkontaktierung fließt.

Kleiner Tipp: Generell ist weniger (Lötzinn) mehr. Je größer die „Lötkugel“ desto wahrscheinlicher ist eine „kalte Lötstelle“! Das die GND-Pins schwerer, als die anderen Pins, zu Löten sind, ist der beidseitigen GND-Kupferflächen und dessen großer Wärmeableitung auf der Leiterplatte geschuldet. Der elektrische Vorteil durch gute Masseverteilung auf Löt- und Bestückungsseite überwiegt aber.

5) Vorbereitung und Sortierung der Bauelemente

Hinweis:
Wir setzen voraus, dass Sie das NAVIPANEL V3 schon besitzen, da das eine Hardware-Erweiterung für das NAVIPANEL V3 Mainboard ab Version V3-R05-v526 oder neuer ist.

Bauelemente nach Typ sortieren:

Widerstände, Kerkos, Elkos, Dioden, Spulen, ICs, LEDs, DIP-Switch, USB-A Buchsen, sonstige Stecker und Buchsen, Stehbolzen, Schrauben, Sechskantmuttern und U-Scheiben. Mit unserer speziellen Testsoftware für die Navipanel V3-Hardware können Sie die DAC CV-Outputs testen und abgleichen. Die zum Zeitpunkt der Auslieferung aktuelle Software laden Sie sich auf unserer Webpage unter “Downloads”.

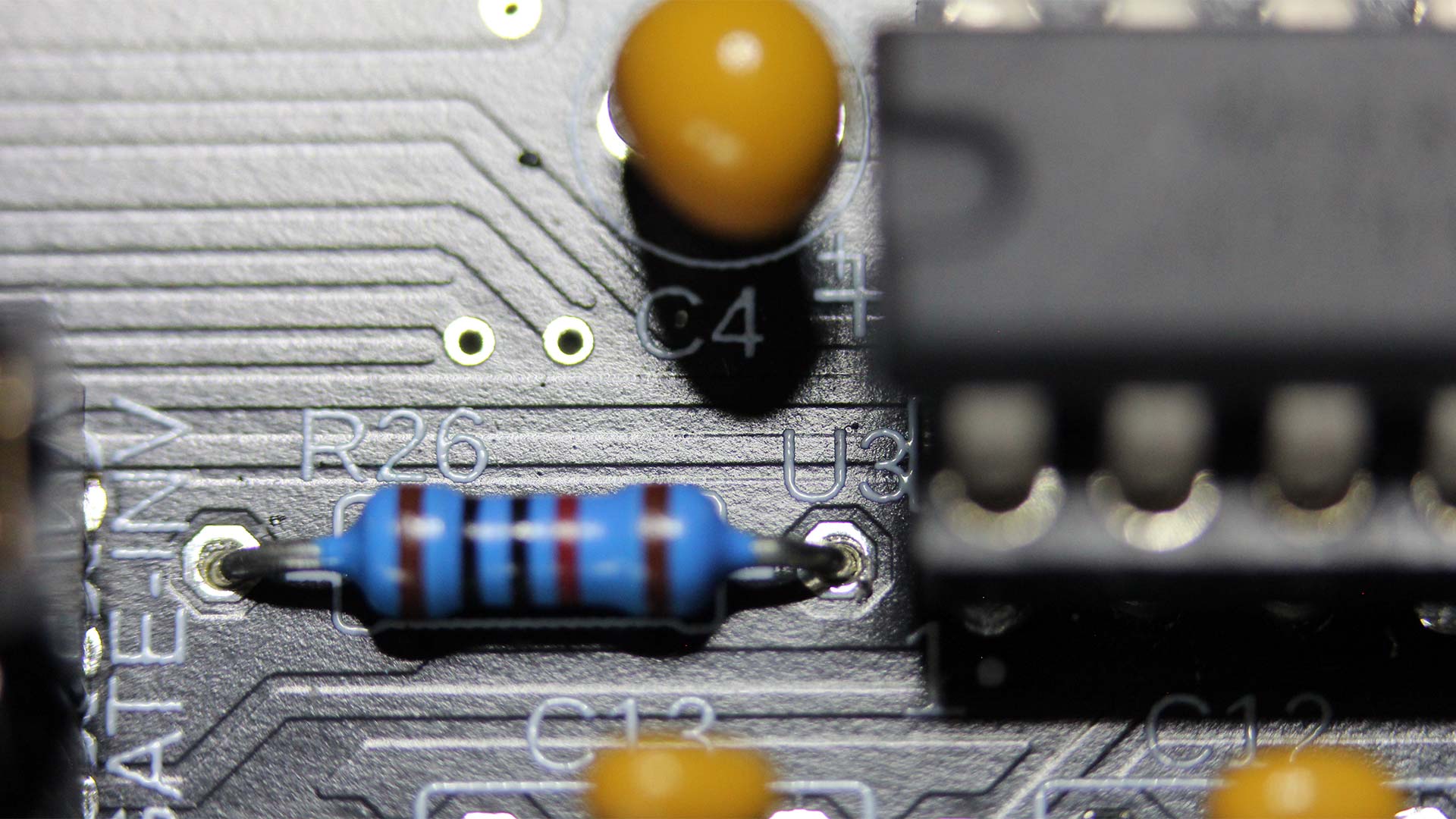

Widerstandsbestimmung mit der Farbcode-Tabelle

Die Widerstände sind am Papiergurt von uns beschriftet. Wir liefern ausschließlich Metallschicht-Widerstände mit 1% und 0,1% Toleranz. Die Farbcodierungstabelle finden Sie hier: Quelle: https://www.elektronik-kompendium.de/sites/bau/1109051.htm

Beispiel: das NAVIPANEL V3 DIY-Kit mit 2 Frontpanels

Die Farbcode-Tabelle

Bevor man mit der Widerstandsbestimmung anfängt, muss man zählen, wie viele Farbringe auf dem Widerstand aufgebracht sind. Kohleschichtwiderstände haben üblicherweise 4 Ringe. Metallschichtwiderstände haben 5 Ringe. Bei Widerständen mit 5 Ringen ist der Widerstandswert etwas genauer angegeben. Dann muss man feststellen welcher Ring der erste ist. Üblicherweise versucht man herauszufinden, welcher Ring der letzte Ring ist. Es ist der Toleranzring, der angibt, wieviel Prozent der bestimmte Widerstandswert vom tatsächlichen Widerstandswert abweichen darf. Meistens hat der Toleranzring die Farbe Gold. Wenn es diese Farbe nicht gibt, dann muss man auf die beiden äußeren Ringe achten. In der Regel hat einer einen größeren Abstand zum Körperende. Das ist der Toleranzring. Dann beginnt man von vorne den Widerstandswert zusammenzusetzen. Die Farben haben bestimmte Werte. Der erste und der zweite Ring bestimmen den Widerstandszähler (beim Kohleschichtwiderstand, 4 Ringe). Der dritte Ring dient als Multiplikator. Er bestimmt wie hoch der Widerstandswert ist. Der vierte Ring ist der Toleranzring, der die Abweichung des Widerstandswerts bestimmt (beim Kohleschichtwiderstand, 4 Ringe).

Widerstandsbestimmung mit der Farbcode-Tabelle

6) Bestückung des 8TE-Frontpanel-MIDI to CV / Pedal-USB Board

Das 8TE-Frontpanel-Midi to CV-Pedal-USB besteht aus 3 Baugruppen und ein NAVIPANEL V3 Komplettgerät:

WICHTIG: Die X1W 16pol. abgewinkelte 2x8pol. Stiftleiste wird nicht bestückt!

7) Bestückung der Bauelemente Widerstände, Kerko

Das 8TE-Frontpanel-Pedal-USB Breakout-Board wird als Sandwich, wie das Navipanel V3, montiert. Die Bauelemente werden normal auf der Bestückungsseite bestückt. Alle Bauteile praktisch nach Bauhöhe der Bauelemente fixieren und verlöten:

  • erst die Metallschicht-Widerstände (sind alle am Papiergurt von uns beschriftet)
  • erst Widerstand R1, R2, R3, R4 für die LEDs
  • dann den C2 Kerko 100nF

8) Bestückung der Bauelemente Eurorack_IN 16pol. X2 / 16pol. Steckerleiste X1 Expa.Board 8TE

  • WICHTIG: Der X1 und X2 sind 16pol. gerade Wannenstecker.
  • der 16pol. (2x8pol.) Wannenstecker X2 ist für die Verbindung zu dem Midi to CV-Pedal-USB Breakout Board, das mit dem kurzen Flachbandkabel (10cm) angeschlossen wird..
  • der 16pol. (2x8pol.) Wannenstecker X1 ist für die Verbindung zum EURORACK mit dem 2. Flachbandkabel (20cm)

HINWEIS: Die LEDs -12V / +12V der Eurorack-Spannungsversorgung sind über den S1-PWR /Eurorack geschaltet und dienen nur der Visualisierung.

8TE-Midi-to-CV-Pedal-USB-Eurorack-Top-7192

Bestückungsansicht: Bestückung mit Metallschichtwiderstand R1, Kerko C2

8TE-Midi-to-CV-Pedal-USB-Eurorack-Bottom-16pol-7193

Lötansicht: X2 16pol. (2x8pol.) Wannenstecker ist für die Verbindung zu dem Pedal / USB Breakout Board
X1 16pol. (2x8pol.) Wannenstecker ist für die Verbindung zur EURORACK Spannungsversorgung

8TE-Pedal-USB-Eurorack-16pol-Back-7197

Lötansicht: Komplette Bestückung Widerstände, Kerko C2, S1 und S2, X3, X4B, X5, X6, USB-A4 Buchse, alle LEDs und GATE-OUT-TS-Klinkenbuchse und 8TE-Frontpanel

9) Bestückung der CV-OUT/TRS-Buchsen / USB-A4 / S1/S2 / X3-X8

Jetzt werden die 6,35mm (1/4″) TRS-Buchsen auf Amphenol TRS Breakout, die USB-Buchse und die Switches eingelötet. Bei den Switches unbedingt auf die Einbaurichtung achten, dünne Kerbe muss rechts sein. Das Foto rechts dient nur der Ansicht (Bestückung vom NAVIPANEL V3)

  • X3 USB-4-Printbuchse vertikal einlöten
  • Steckerleisten X4B, X5 und X6, Buchsenleiste X7 6pol. einlöten
  • den S1 PWR (WHITE), S2 Polarizid (GREEN) für Volume Pedal
  • 2x TRS- (schwarz) 6,35mm für Pedal Volume und Pedal Sustain, Steckerleiste X8 auf Amphenol TRS Breakout einlöten
    Bitte die 2x TRS Buchsen und Steckerleiste X8 im montierten Zustand mit dem Frontpanel ausrichten, verschrauben und dann erst einlöten!
  • dann die 4 Stück 3mm LED 1-4 mit Abstandhalter 9mm einlöten. Das lange Bein ist + Anode. Die Anode + Pol der LED ist auf der Platine gekennzeichnet
  • TS Klinkenbuchse 3,5mm (BLACK) GATE-OUT
  • 4 Stück CV-OUT A-D TS Klinkenbuchsen 3,5mm (BLACK) einlöten
8TE-Midi-to-CV-Pedal-USB-Eurorack-7176

Bild mit Bestückung der Amphenol TRS 6,35mm Breakout-Platine (X8) und X7 Buchsenleiste 6pol und Switches S1/S2.

8TE-Pedal-USB-Eurorack-Back-7199

Bild mit Bestückung der Amphenol TRS 6,35mm Breakout-Platine (X8) und X7 Buchsenleiste 6pol.

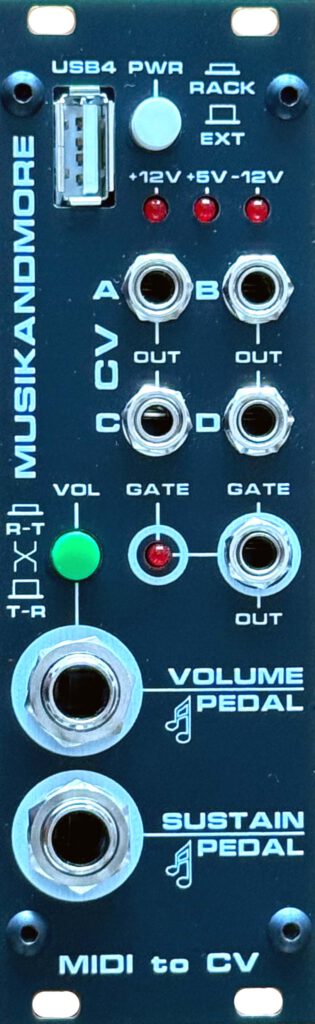

8TE-Midi-to-CV-Pedal-USB-Eurorack-7176

Frontansicht: Komplette Bestückung mit S1, S2, X1, X2, USB-A4 Buchse, 4 CV-OÚT TS-Buchsen, alle LEDs und GATE-OUT-TS-Buchse und 8TE-Frontpanel

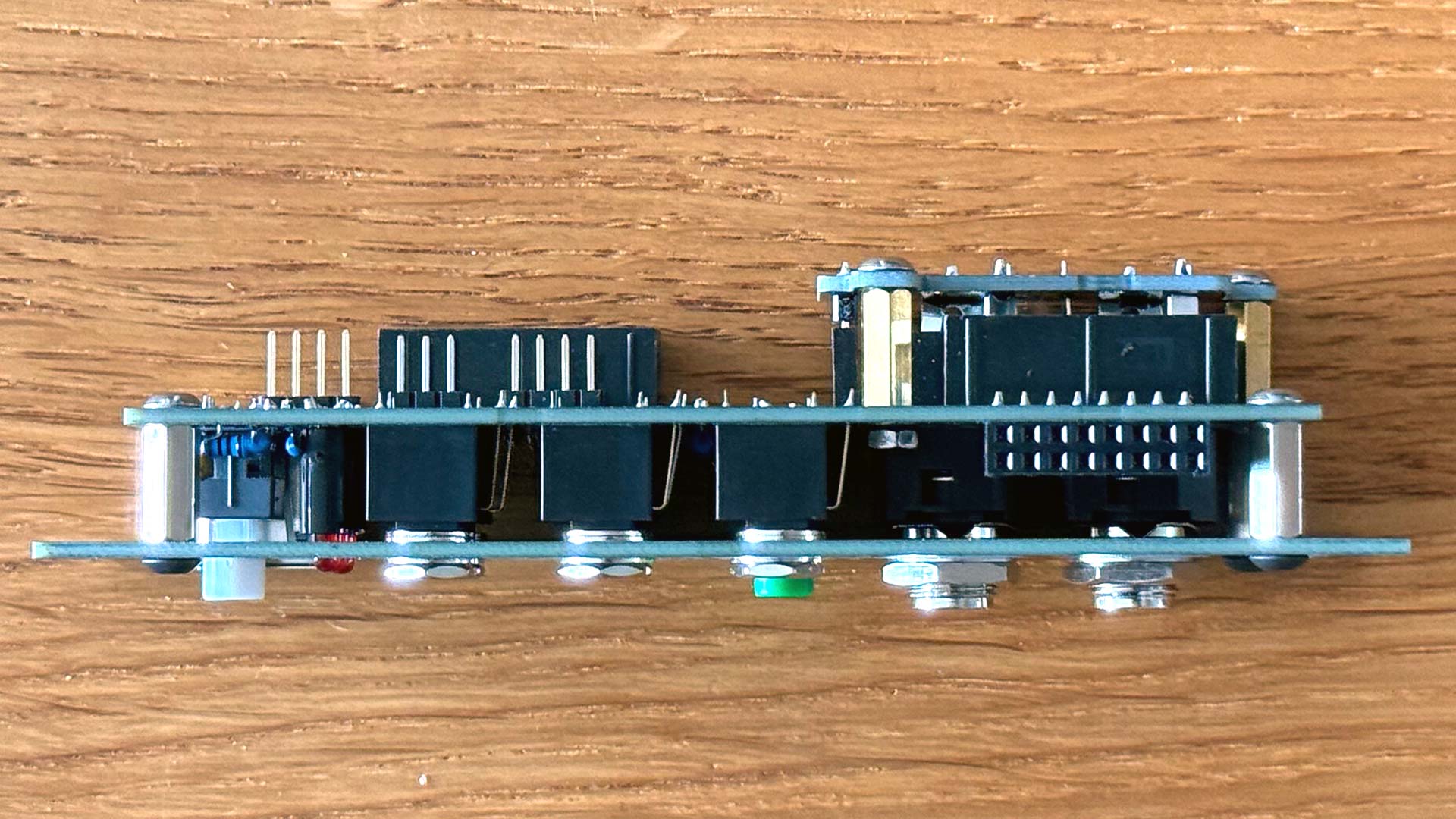

8TE-Midi-to-CV-Pedal-USB-Eurorack-TRS-Right-7178

Seitenansicht Rechts : 8TE Frontpanel komplett mit Amphenol-TRS-Breakout und dem Midi-to-CV-Pedal-USB-Breakout Board. Die 16pol. Buchsenleiste X1W entfällt.
Jumper JP9 normal Profile Buchsenleiste 1x3pol Verbindung zum Mainboard.
JP1 1-2 = CLOCK OUT /  JP1 2-3 = SPDIF OUT
JP3 1-2 = GATE OUT über 8TE Frontpanel
JP3 2-3 = GATE OUT OFF

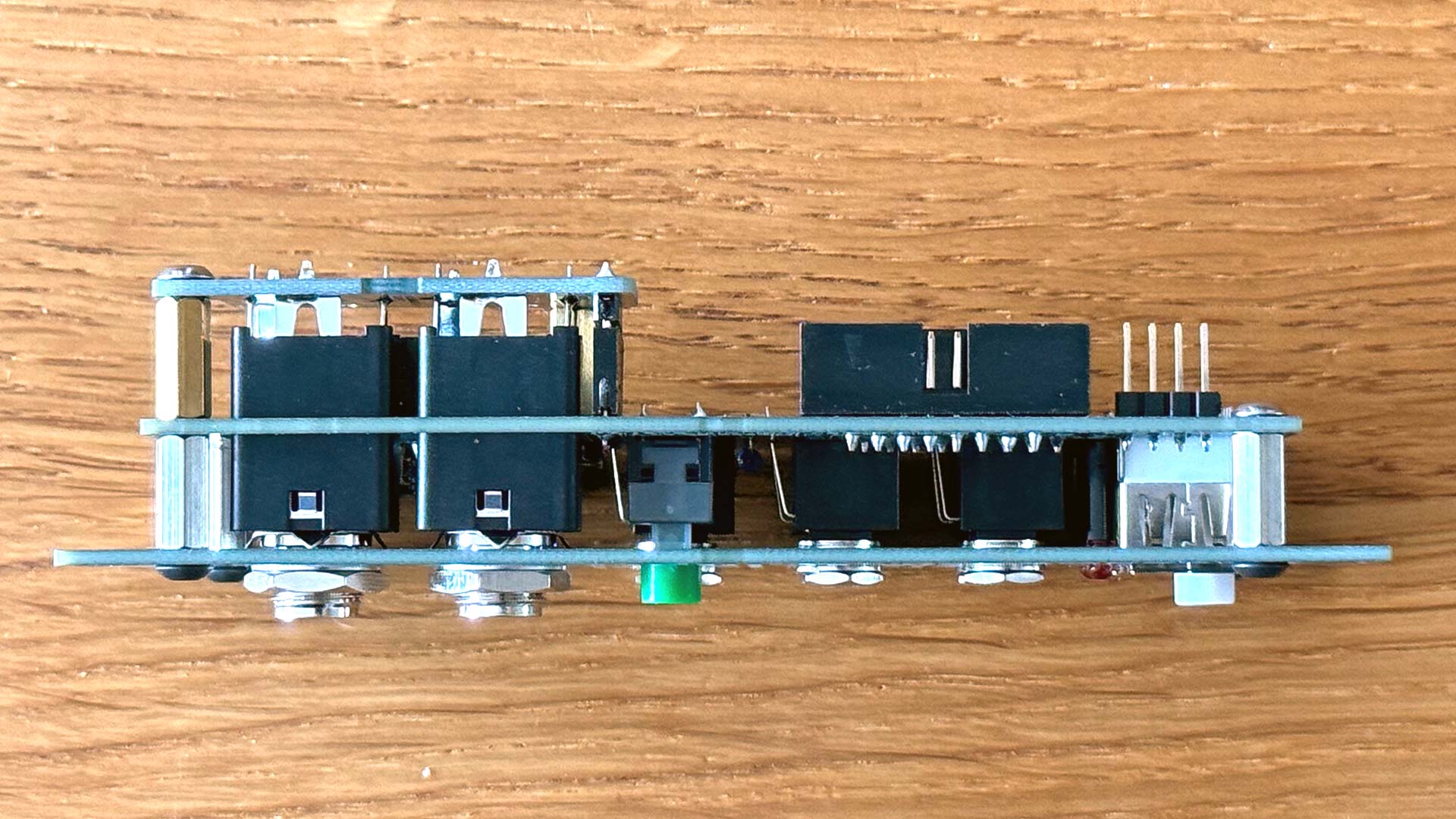

8TE-Midi-to-CV-Pedal-USB-Eurorack-TRS-Left-7177

Seitenansicht / Links: Midi-to-CV Breakout-Board, Frontpanel für Midi-to-CV-Pedal-USB, Jumper, Stecker- und Buchsenleisten Bestückung. Das 4pol. Verbindungskabel für die, in dem 8TE-Frontpanel befindlichen USB-A4 Anschluss X3 mit dem X4B verbinden! Auf die richtige Polarität achten: Pin 1 = 5VUSB / Pin 4 = GND.

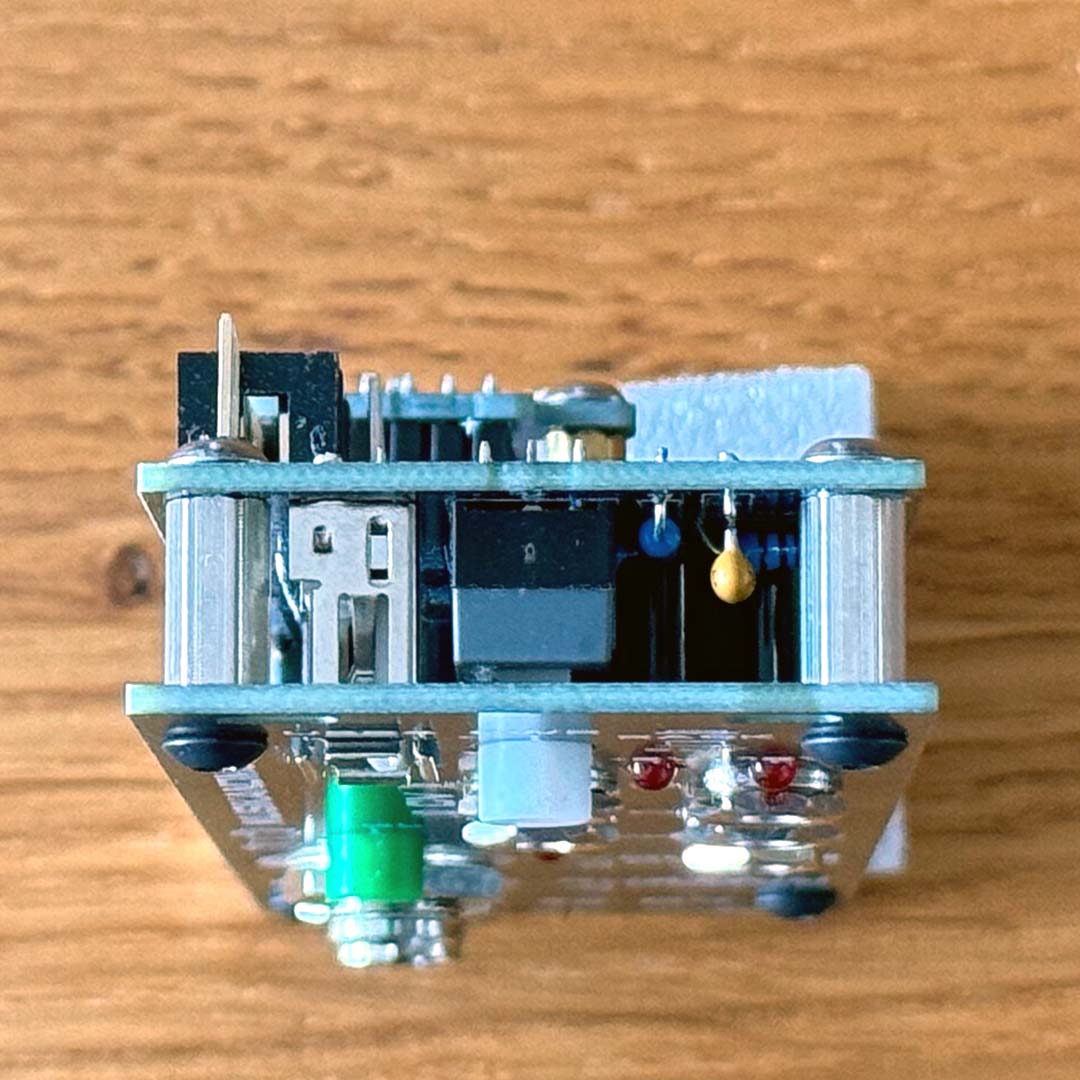

8TE-Midi-to-CV-Pedal-USB-Eurorack-USB-A-Top-7180

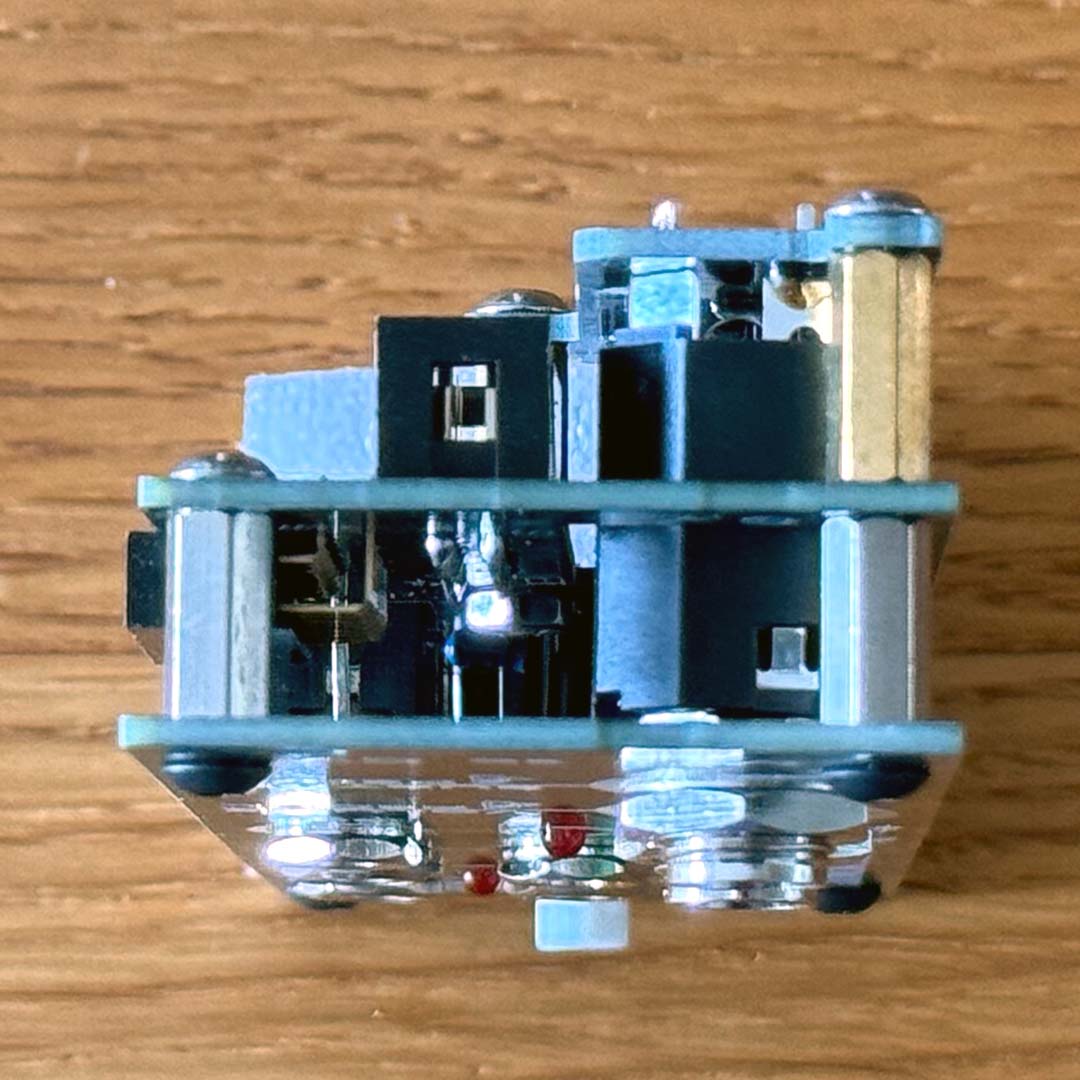

8TE-Midi-to-CV-Pedal-USB-Eurorack-USB-A-Bottom-7181

10) Inbetriebnahme / Funktionstest

Wir gehen davon aus, das bereits ein funktionsfähiges Mainboard V3-R05-v541, ein Midi-to-CV-Pedal-USB-Breakout Board vorhanden ist.

Setzen Sie vor dem Aufstecken vom Mainboard folgende Jumper:

  • JP1 = 1-2 CLOCK_OUT auf den TRS Output auf dem Mainboard durchschleifen.
  • JP3 = 2-3 um den SPDIF_OUT als GATE-OUT durchzuschleifen.
  • Bitte die richtige Software unter Downloads herunterladen und auf dem Teensy 4.1 installieren.

10.1) kurzer Funktionstest:

  • USB B Stecker und das Mainboard NAVIPANEL V3 mit Spannung versorgen
  • S1 PWR Mainboard NAVIPANEL V3 betätigen „ON“ = LED 5V leuchtet
  • LED1 PWR/+5V auf dem 8TE-Frontpanel-Midi-to-CV-Pedal-USB Board leuchtet
  • S1 PWR betätigen „OFF“ = LED 5V leuchtet NICHT
  • LED1 PWR/+5V auf dem 8TE-Frontpanel-Midi-to-CV-Pedal-USB Board leuchtet NICHT

Wenn das erfolgreich ist, die Spannungen (S1 ON) mit einem Multimeter die Versorgungsspannung +5V VCC5 und GND auf dem 8TE-Frontpanel Midi-to-CV-Pedal-USB Breakout-Board kontrollieren. Die Höhe der Spannungen ist abhängig von der USB Schnittstelle des PCs, MACs oder USB Hubs. Die Spannung sollte aber zwischen 4,8V und 5,2V liegen. Wir empfehlen generell einen externe Spannungsversorgung des Mainboards.

Testprogramm für NAVIPANEL V3 und 8TE-Frontpanel-MIDI-to-CV-PEDAL-USB

Wir haben zum Auslieferungszeitpunkt bereits unser Testprogramm auf den Teensy geflasht. (das gilt nur für Kunden, die das DIY-Komplett-Kit gekauft haben!)
Das Testprogramm testet die LEDs, die Buttons, die RGB Encoder LEDs und Encoder Buttons, die TRS- USB-Midischnittstelle, vorausgesetzt sie haben ein Keyboard an dem Midi-Input angeschlossen. MIDI IN wird zu MIDI Out per Software durchschleift. Beide Leds blinken bei einem Midi Signal synchron.
Weiter werden die Inputs SUSTAIN IN und LED und das Volume Pedal getestet.GATE-OUT / CLOCK OUT (intern und extern) wird auch getestet.

Genaue Funktionsbeschreibung der Testsoftware unter “Downloads”

Wenn der Abgleich erfolgreich war, können Sie wieder die MICRODEXED Software auf den Teensy 4.1 flashen.

Jetzt den weißen Schalter auf dem NAVIPANEL V3 wieder auf S1 PWR „OFF“ schalten.

Das Setup für die Midi-to-CV-Pedals-USB

Jetzt ist das Setup für den Microdexed an der Reihe. Hierzu lesen Sie bitte die sehr ausführlich Bedienungsanleitung von @positionhigh unter folgenden Link: https://codeberg.org/positionhigh/MicroDexed-touch/raw/branch/main/doc/MicroDexed-touch-manual.pdf

SYSTEM_SETTINGS-Setup-7716-1523-K82-MDT

Microdexed mit Midi-to-CV SYSTEM SETTINGS (Bestückung zeigt NAVIPANEL V3 Demogerät!)

MIDI/CV-EXTRAS/TEST-Setup-7717-1523-K82-MDT

Microdexed mit Midi-to-CV Extras/Test (Bestückung zeigt NAVIPANEL V3 Demogerät!)

SYSTEM_SETTINGS-Setup-7716-1523-K82-MDT

Microdexed mit Midi-to-CV SYSTEM SETTINGS (Bestückung zeigt NAVIPANEL V3 Demogerät!)

MIDI/CV-EXTRAS/TEST-Setup-7717-1523-K82-MDT

Microdexed mit Midi-to-CV Extras/Test (Bestückung zeigt NAVIPANEL V3 Demogerät!)

10.3) Es ist fast geschafft!

  • den weißen Schalter vom Mainboard auf S1-PWR „OFF“
  • danach kann die Endmontage erfolgen… Frontpanel  NAVIPANEL V3 montieren
  • den weißen Schalter vom Mainboard wieder auf S1-PWR „ON“
  • Volume Pedal und Sustain-Pedal anschliessen. Die 3,5mm TRS Buchsen im Frontpanel vom Mainboard für SUSTAIN und VOL PEDAL sind parallel mit den 6,35mm TRS Buchsen auf dem Midi to CV / Pedal-USB Breakout Board geschaltet.
  • z.B. CLOCK OUT / CLOCK IN mit externem Syntheziser oder Microdexed verbinden und Testen.
  • Die aktuelle Softwareversion finden Sie unter Downloads von @positionhigh hat die notwendigen Funktionen implementiert.
  • CLOCK IN 0/5V (Optokoppler getrennt)
  • CLOCK OUT 0/5V (Optokoppler getrennt)
  • SUSTAIN PEDAL IN 0/5V
  • VOLUME PEDAL IN 0-3,3V
Eurorrack-Komplett-NaviPanel-8TE-Midi-to-CV-7412

Midi-to-CV-Pedal-USB Breakout-Board, Ansicht von rechts mit Mainboard (Desktop- oder Eurorack-Variante)

Eurorrack-Komplett-NaviPanel-8TE-Midi-to-CV-7415

Midi-to-CV-Pedal-USB Breakout-Board, Ansicht von der Lötseite und Mainboard (Desktop- und Eurorack-Variante) mit 8TE-Frontpanel für Midi-to-CV-Pedal-USB

11) Testumgebung mit 4 Microdexed / USB Geräten / Midi CC-Fader V3

Wir haben in folgender Konfiguration getestet:

Testumgebung: AKAI MPCmini, ARTURIA MiniLab3 und 1x Microdexed NAVIPANEL V2 4MS – 3x Microdexed NAVIPANEL V3 und MIDI FADER V3. Zum Testen von CLOCK IN/OUT oder den CV Outputs, GATE OUT haben wir noch analoge Modulargeräte im Eurorack Format wie VCO, ADSR, VCF, und VCA sowie die notwendigen Mono- und Stereomixer im Testsetup.

Musikandmore-Microdexed-Test-Setup_7721

Testumgebung: AKAI MPCmini, ARTURIA MiniLab3 und 1x Microdexed NAVIPANEL V2 4MS – 3x Microdexed NAVIPANEL V3 und MIDI FADER V3.

Das komplette Setup ist über das Behringer Eurorack Go mit exterem Netzteil 95VA und USB-Steckernetzteilen versorgt.

AKAI MPCmini über USB-Host am Microdexed NAVIPANEL V2 4MS

Testumgebung: Wir haben folgende Konfiguration mit dem USB-Hub 1-4 an 3 von 4 möglichen USB-A Ports getestet

  • AKAI MPC mini (Midi über USB)
  • AKAI MPD 218 (Midi über USB)
  • ARTURIA MiniLab3 (Midi über TRS MIDI IN)

die Gesamtstromaufnahme lag im Bereich von 390mA – 410mA, also noch gut unter 500mA.

Hinweis:

Wenn der schwarze Druckschalter S3 USB PWR nicht auf „ON“ steht, können die USB-Ports1-4 vom U6 USB-Hub nicht, z.B. für die USB Midi-Datenübertragung, benutzt werden. Generell ist die USB Nutzung mit Audio und Midi ein heikles Thema. Viele Ports haben bei Belastung nicht einmal 4,4V (statt der notwendigen 5V USB). Ein weiteres Phänomen sind eventuelle Störgeräusche auf den Audio-Outputs bei USB Audio und /oder Audio-Line-Output-Nutzung. Im Studio ist eine galvanische USB Trennung zur Beseitigung von Masseschleifen und der USB „Störfeuer“ sehr hilfreich. Wir verwenden in unserem Studio mehrere dieser USB-Trennmodule.
Link zum Produkt: ARCELI USB-Isolator-Modul, Industrieller Isolator-Schutz gegen Audio-Störgeräusche,1500V
Digitalmodul: https://www.amazon.de/dp/B07SJD86TD?ref=ppx_yo2ov_dt_b_fed_asin_title

12) Externe Spannungsversorgung und Eurorack NAVIPANEL und Optionen

Hilfreich ist auch eine externe 5V-Versorgung (J1), entweder über den DC Stecker 5V/1A oder über ein externes (USB-) 5VDC Steckernetzteil, um ggf. eventuelle Störgeräusche oder „Brummen“ zu verhindern. In der neuen Version ab April 2025 ist jetzt auch ein USB-C-Versorgunganschluss (J2P_POWER-IN) vorgesehen.

WICHTIG: Der X19 16pol. abgewinkelter Wannenstecker auf dem Midi-toCV Breakout Board und Pedal-USB Breakout Board wird nicht bestückt (die Spannungsversorgung erfolgt über das Mainboard wird nur +5V und GND verwendet. Die externe Versorgung macht aber nur Sinn, wenn der USB PC oder MAC Anschluss zur Datenübertragung nicht benutzt wird. Also dezentral ohne Notebook oder ähnliches, z.B. bei Liveauftritten. Aber es funktioniert auch beides, extern +5V und USB an PC oder MAC.

WICHTIG: Der Power-Schalter vom NAVIPANEL V3, S1 PWR (weiße Kappe) muss dann bei externer Spannungsversorgung auf „OFF“

13) Zusätzliche Hardware-Funktionen und Buchsen

Der Output SPDIF OUT ist voll funktionsfähig und in der Microdexed Software integriert. Der Output liefert ein Digitalsignal mit 44KHz /16Bit an die TS-Buchse 3,5mm Klinke (SPDIF OUT). Für den Anschluss an ein handelsüblichen SPDIF-Kabeladapter von TRS-Klinken-Stecker Mono 3,5mm auf einen Chinch-Stecker.

Der Output CLOCK OUT (gleiche Buchse wie SPDIF OUT) ist vollständig in der aktuellen Software integriert. Es sind 2 Software-Versionen für den Betrieb mit SPDIF oder CLOCK OUT vorhanden ( aktuelle Version unter “Downloads“).

Die TRS-Buchsen VOLUME PEDAL/CV-IN, CLOCK-IN und SUSTAIN PEDAL/GATE-IN sind hardware- und softwaremäßig funktionsfähig.
Hinweise zu den Spannungspegel finden Sie unter „Technische Daten“.

Die Funktionsweise und Nutzung der USB HOST, USB-1, USB-2 USB-3 und den auf der Rückseite befindlichen USB4-Port (USB-HOST) ist unter Pkt.11 beschrieben. Der Teensy 4.1 Micro-USB-Anschluss ist mit S1 PWR ON-OFF schaltbar und nicht mehr im Frontpanel zugänglich.

Für den Support der Hardware wenden Sie sich an:
Thomas Effendy, info@musikandmore.net oder @musikandmore bei Discord (https://discord.gg/XCYk5P8GzF)

Für Fragen zur Microdexed Software wenden Sie sich bitte an:
Mark Koslowski aka @positionhigh (https://discord.gg/XCYk5P8GzF)

14) Das fertige Gerät NAVIPANEL V3 for Microdexed mit der MIDI to CV / Pedal-USB Option

Fotos mit verschiedenen Geräte-Ansichten:

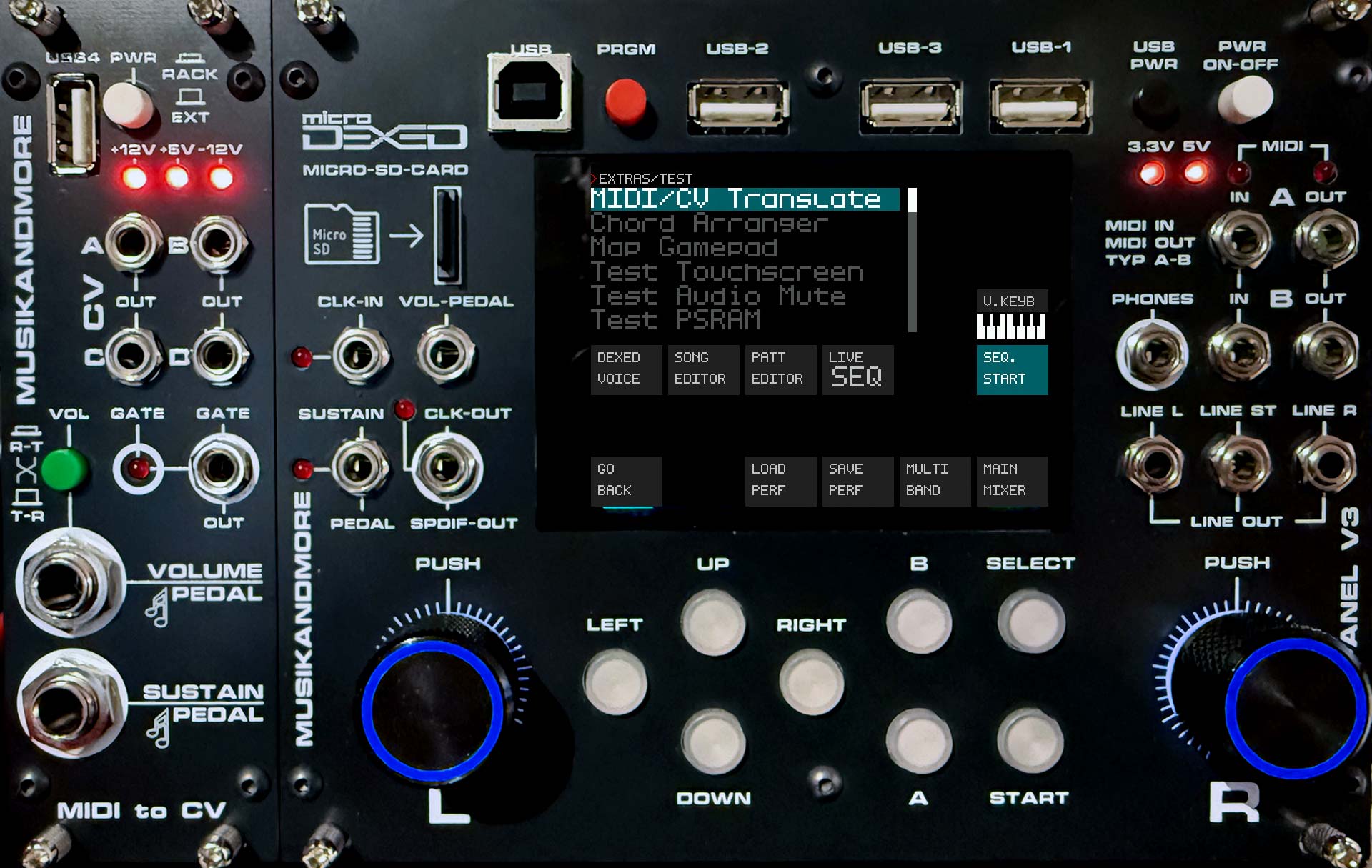

Navipanel-Midi-to-CV-7789

Gehäuse-Variante Eurorack 3HE/40TE mit 8TE-Frontpanel MIDI to CV / Pedal-USB

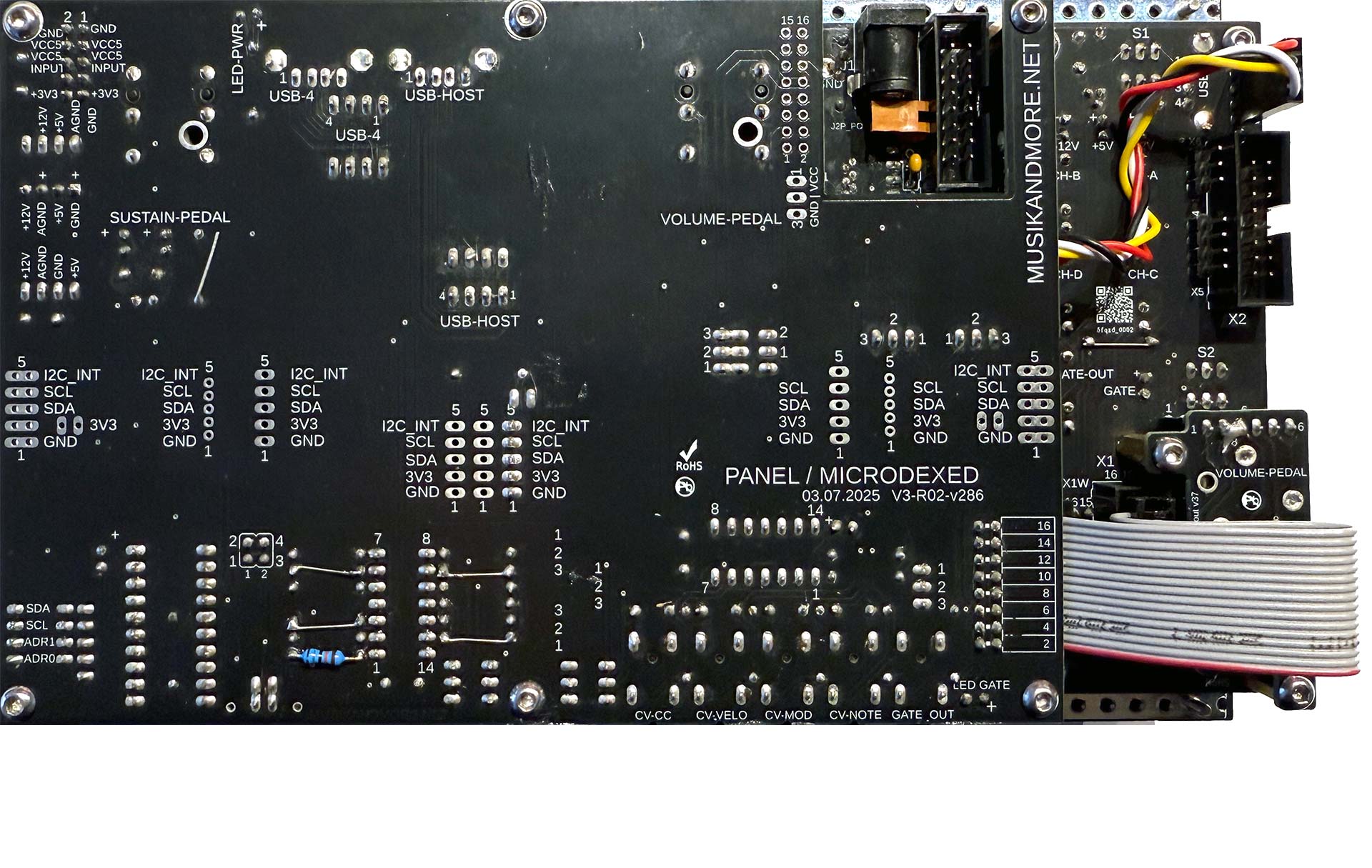

Navipanel-Midi-to-CV--Loetseite

Geräte-Variante Lötseite Eurorack 3HE/40TE mit 8TE-Frontpanel MIDI to CV / Pedal-USB

15) Anhang A.

Stand: 18.09.2025

Quellennachweis / Links / Produktempfehlungen

16) Anhang B. Kredits

Mitwirkende

Mark Koslowski aka @positionhigh (https://discord.gg/XCYk5P8GzF)
für die hervorragende Software- und Hardware-Basis richten.

Holger Wirtz für die ursprüngliche Portierung des DEXED PC/Desktop OS auf den Teensy 4.1 MICRODEXED – Microcontroller

Thomas Effendy https://musikandmore.net Hardwareentwicklung und Panel / PCB Design

Nicole Effendy – https://designvorsprung.de  für die Geduld mit den schier endlosen Korrekturlesungen der Bauanleitung und technischen Dokumentation.

17) Anhang C.

Lizenz und Urheberrecht

Creative Commons Namensnennung – Nicht kommerziell 4.0 International (CC BY-NC 4.0)

Es steht Ihnen frei:

Teilen – Kopieren und Weiterverbreiten des Materials in einem beliebigen Medium oder Format anpassen – das Material neu zu mischen, transformieren und darauf aufbauen.

Der Lizenzgeber kann diese Freiheiten nicht widerrufen, solange Sie die Lizenzbedingungen befolgen.

Unter den folgenden Bedingungen:

Namensnennung – Sie müssen den Urheber angemessen benennen, einen Link zur Lizenz angeben und etwaige Änderungen angeben. Dies ist in angemessener Weise möglich, jedoch nicht in einer Weise, die den Eindruck erweckt, der Lizenzgeber unterstütze Sie oder Ihre Nutzung.

Nicht kommerziell – Sie dürfen das Material nicht für kommerzielle Zwecke verwenden.

Keine weiteren Einschränkungen – Sie dürfen keine rechtlichen Bestimmungen oder technischen Maßnahmen anwenden, die andere rechtlich daran hindern, die in der Lizenz erlaubten Handlungen vorzunehmen.

Hinweise:
Sie sind nicht verpflichtet, die Lizenz für Teile des Materials einzuhalten, die gemeinfrei sind oder deren Nutzung durch eine anwendbare Ausnahme oder Einschränkung gestattet ist.

Es werden keine Garantien übernommen. Die Lizenz gewährt Ihnen möglicherweise nicht alle für Ihre beabsichtigte Nutzung erforderlichen Berechtigungen. Beispielsweise können andere Rechte wie Persönlichkeits-, Datenschutz- oder Urheberpersönlichkeitsrechte Ihre Nutzung des Materials einschränken.

Den vollständigen Lizenztext finden Sie unter:
https://creativecommons.org/licenses/by-nc/4.0/legalcode

Projekt: NAVIPANEL V3 for Microdexed
Autor: Thomas Effendy (alle Hardware Version V3-R04-v380 -V3-R05-v541, V3-R02-v286, V3-R03-v309, V3-R01-v64, V3-R02-v73, V3-R02-v84)
Autor: Mark Koslowski (Software Microdexed Version 1.9.8.4-1.9.9.9)
E-Mail: info@musikandmore.net
Datum: 23.09.2025
Version: V.1.0-DE (dieses Dokument)
Lizenz: Creative Commons Namensnennung – Nicht kommerziell 4.0 International (CC BY- NC 4.0)

20) Anhang F.

Änderungen:

Changelog: ab dem 21.05.2025 bis 02.07.2025

8TE Frontpanel-Pedal-USB / PCB Version V1-R01-v7 vom 25.05.2025
8TE Frontpanel-Midi-to-CV / Pedal-USB – PCB Version V1-R01-v11 vom 21.05.2025
8TE Main PCB – Midi-to-CV / Pedal-USB – PCB Version V2-R02-v76 vom 02.07.2025

  • PCB–Steg links für Amphenol-TRS-6-35mm verbreitet
  • Steckerleiste X1W in Buchsenleiste geändert

21) Anhang F.

Änderungen:

Changelog: ab 02.07.2025

8TE-Frontpanel-Midi-to-CV-Pedal-USB – PCB Version V3-R02-v84 vom 21.09.2025

  • Stücklisten als Unterseiten für Bauteile die zum Lieferumfang gehören, sich aber nicht unmittelbar auf den PCBs befinden
  • minimale Korrekturen der PCB-Beschriftung
